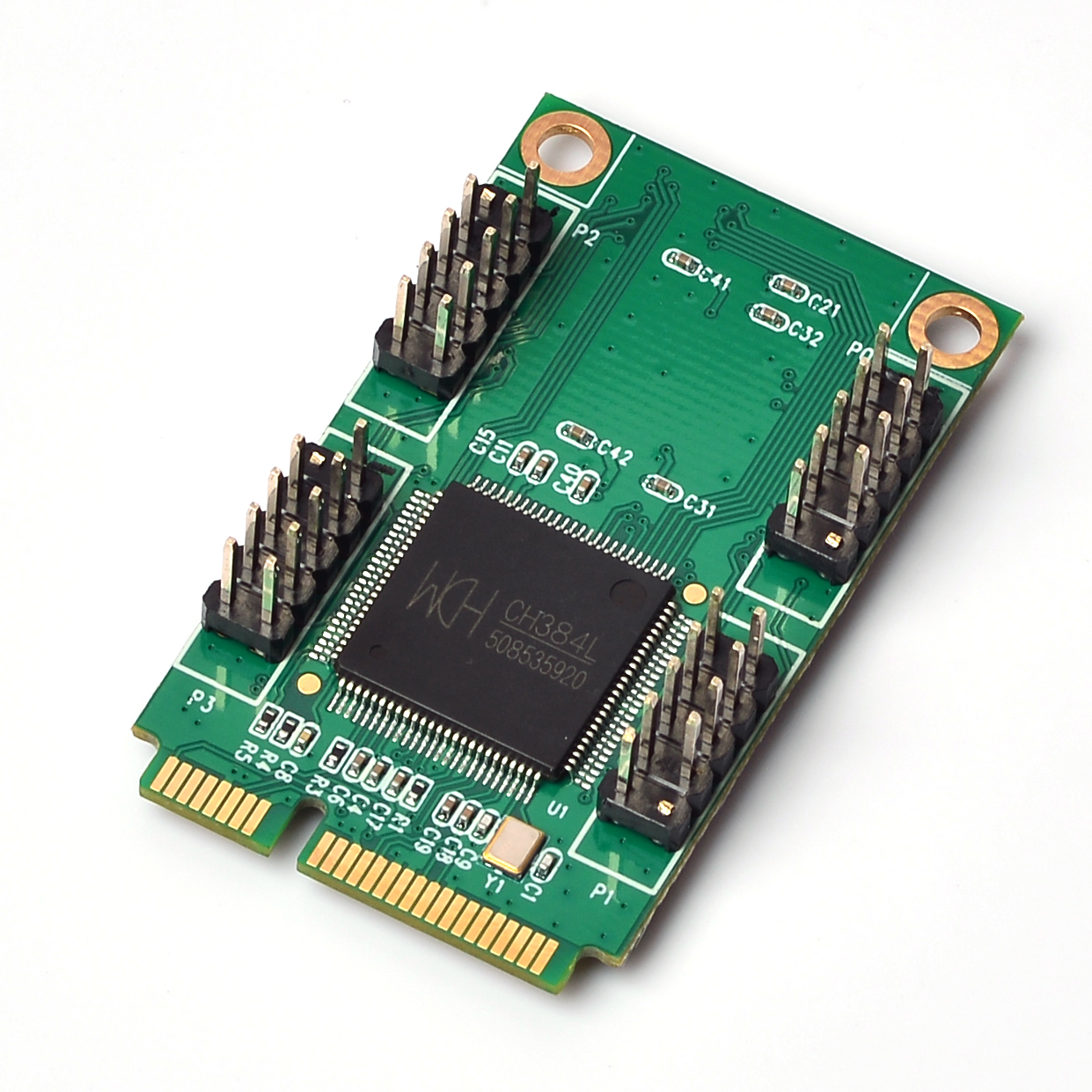

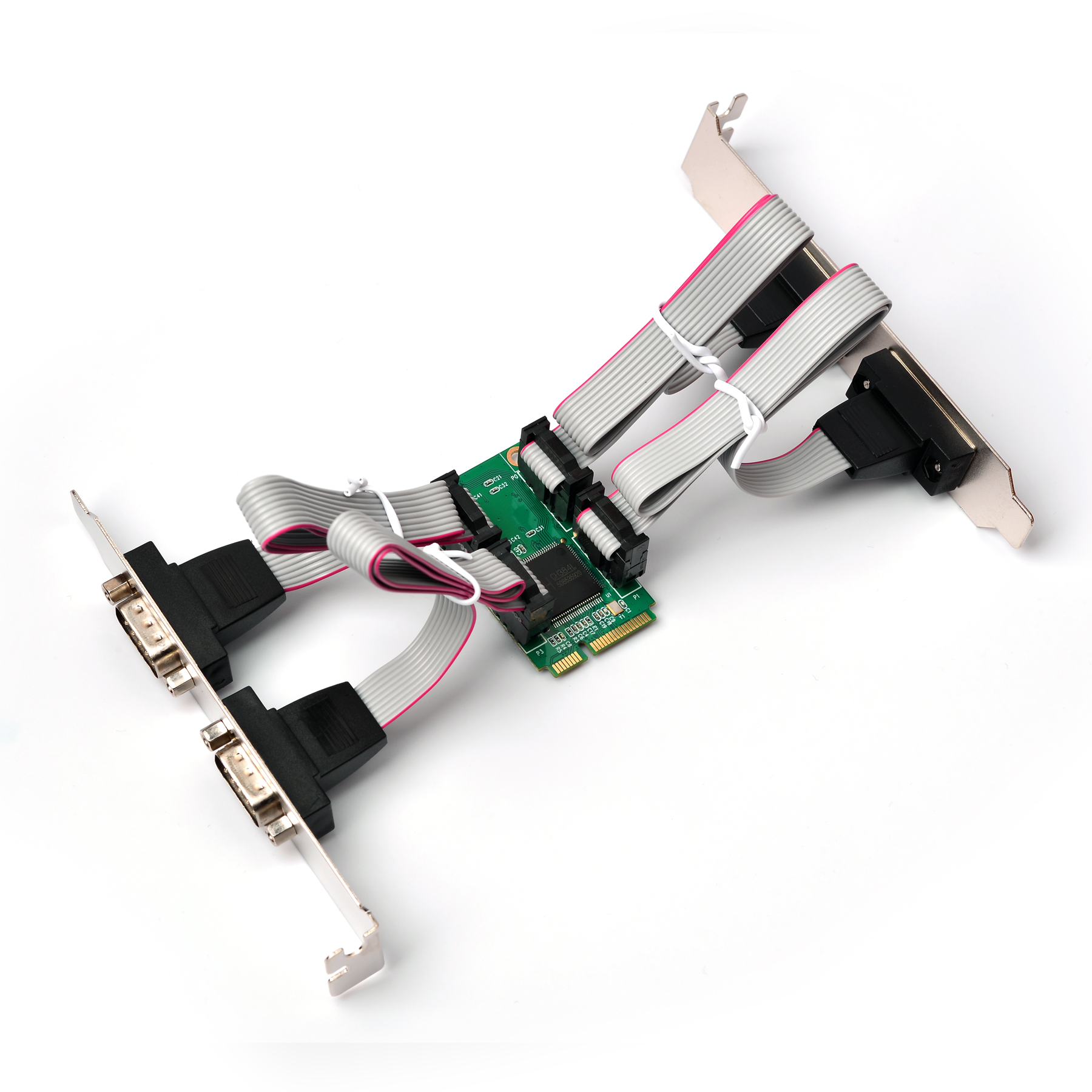

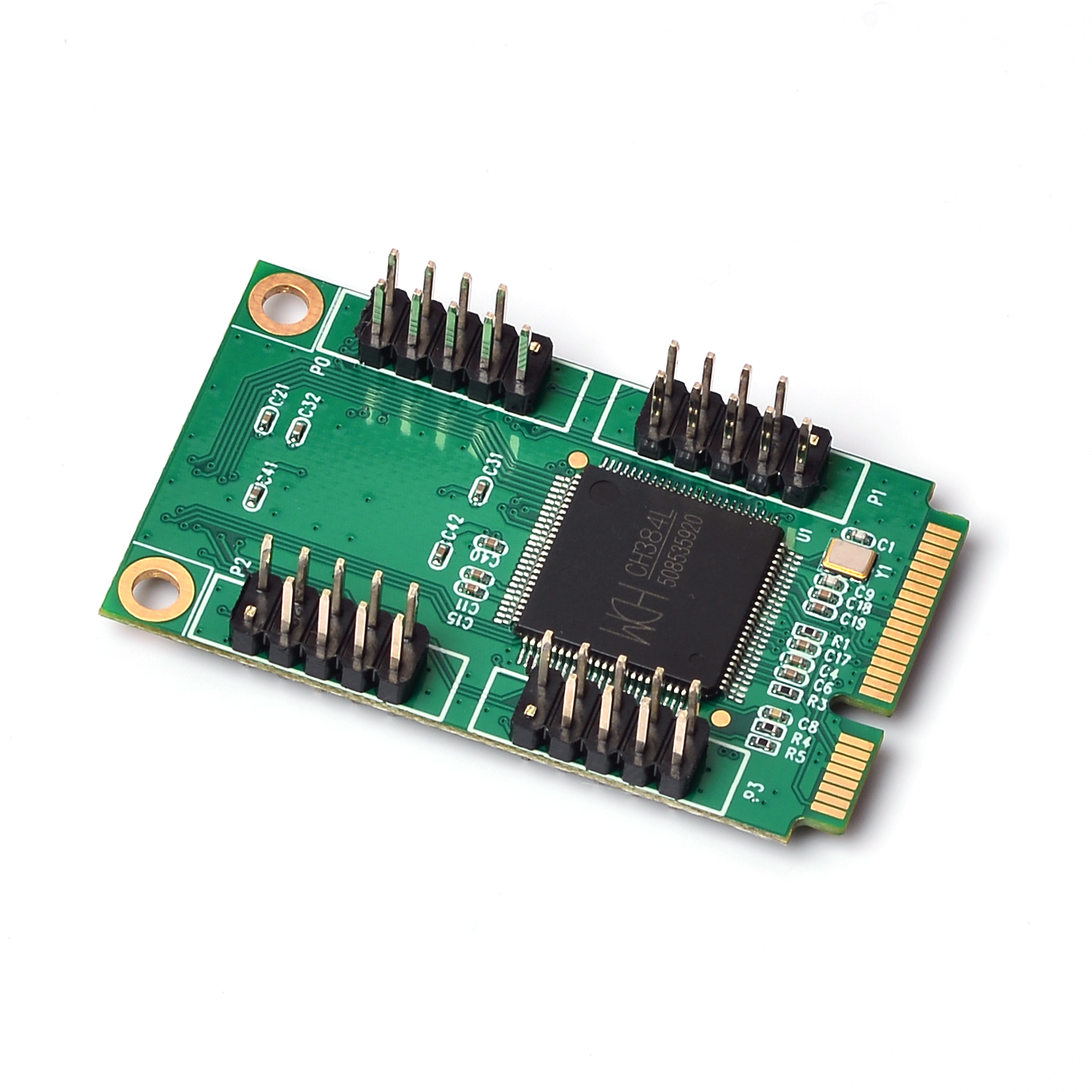

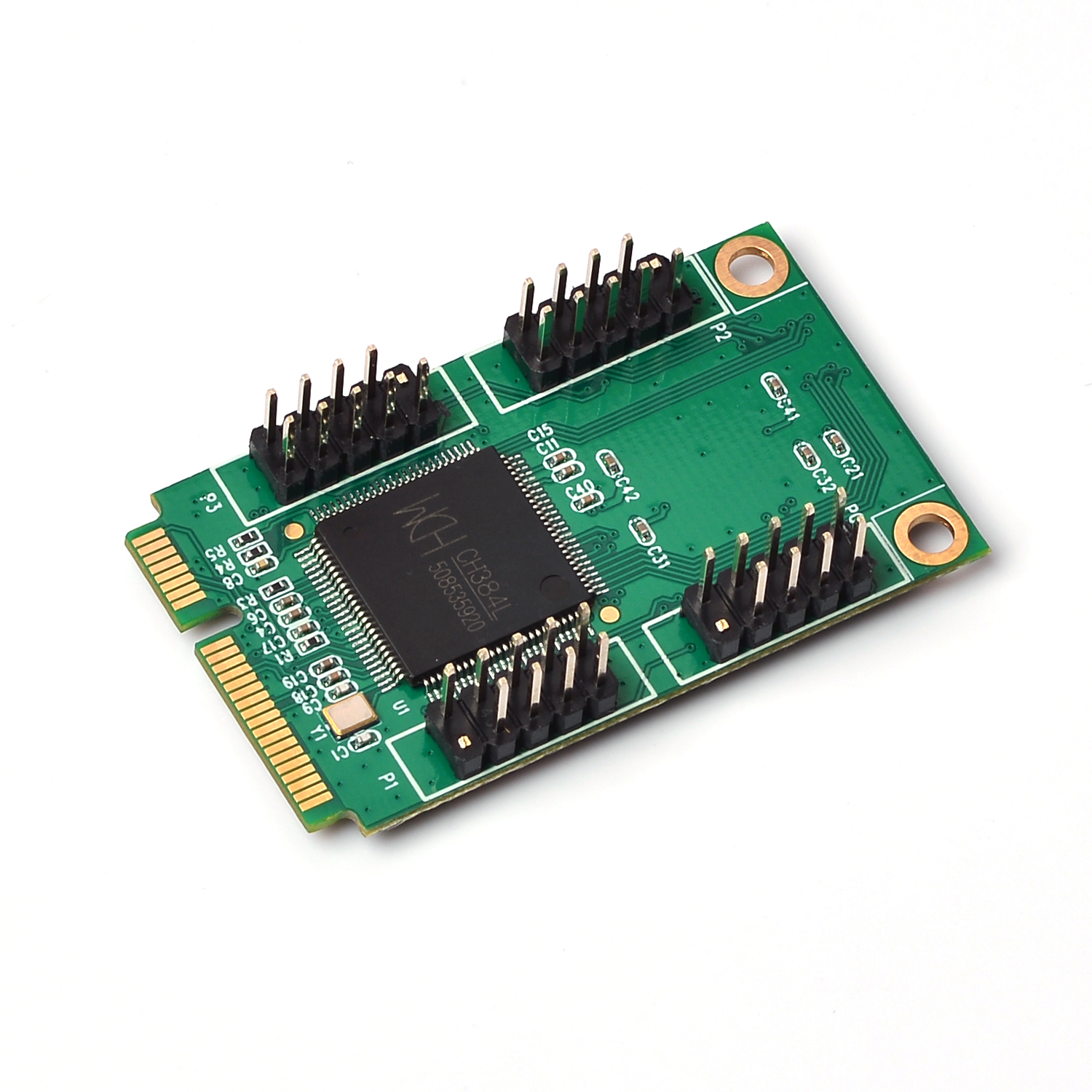

E1-MPE384-4S是由Mini PCI-E轉出4個RS232串口，串口采用串口DB9接口，可以連接多種串口設備如PC、終端、調制解調器、打印機、掃描儀等，每個端口數據速率都可以達到 230.4 Kbps，提供調制解調器控制信號，確保串口設備外圍設備的兼容性。是為POS、ATM等應用而設計的，可以用于工業自動化系統制造和系統集成。

規格參數：

總線：PCI Express x1 Mini-PCE接口

Mini PCI Express,Rev.1.2
支持一個PCI Express通道。
符合PCI Express基本規范修訂版3.1a

串口界面(RS232)

硬件 WCH384(兼容16C550C)
接口：DB9針式
串口數：4
串口標準：RS-232 DB9串口定義

波特率：50 bps 至 230.4 Kbps
串口通信參數 數據位：5，6，7，8
停止位：1，1.5，2
奇偶校驗：None，Even，Odd，Space，Mark
流量控制：RTS/CTS，XON/XOFF
I/O地址：由BIOS分配
IRQ：由BIOS分配
串口信號 RS-232：TxD，RxD，RTS，CTS，DTR，DSR，DCD，GND

線性保護
ESD保護：內置15 KV

支持的操作系統

Windows11/10/5.1/8/Vista/XP及Server2019/2018/2012/2008/2003 32位/64位系統，Linux系統，DOS系統

E1-MPE382-2S  E1-MPE382-2S1P E1-MPE384-4S

Mini PCI-Express串口/并口擴展卡

快速安裝指南

一、產品簡介
西霸Mini PCI-Express系列多串口卡/并口卡采用Mini PCI-Express總線接口，可用于具有Mini PCI-Expess插槽的電腦上。隨著電腦技術的發展，越來越多的電腦主板不再集成串口或并口，通過安裝西霸串口卡或并口卡產品，能夠?yàn)殡娔X擴展出串口或并口，從而連接串口或并口設備，可適用于POS機，串口或并口打印機，串口鍵盤，密碼鍵盤，串口LED顯示器，刷卡機，工業自動化控制等串口設備。

二、功能與規格參數

概述
·易于安裝，系統自動分配IRQ和I/O地址
·一個主板可接多片串口或并口擴展卡
·支持Windows11,10, 8.1, 8, 7, Vista, XP, Server2012, 2008，2003（32位/64位）以及Linux操作系統

PCI-Express界面
·完全符合PCI-Express 2.0總線規范,PCI Express X1物理界面
·PCI-Express總線傳輸率可達2.5Gbps
·適用于E1-MPE382-2S E1-MPE382-1P E1-MPE382-2S1P

PCI界面
完全符合PCI總線規范Rev2.3
支持PCI電源管理模式
支持PCI IRQ共享功能，為增加更多擴展卡節約資源
適用于FG-PMT05B系列產品

串口界面

完全獨立的2個（4個）異步串口，兼容16C550/16C552/16C554/16C750并有所增強
每個串口數據傳輸率可達230.4Kbps(具體傳輸率參見產品規格表）
支持5，6，7或者8個數據位以及1或者2個停止位
內置256byte的FIFO先進行出緩沖器，支持4個FIFO觸發級
支持奇偶校驗或無檢驗，空白0，標志1等檢驗方式
支持MODEM調制解調器信號：CTS,DSR,RI,DCD,DTR,RTS,RS232電平模式
支持硬件流控制信號CTS和RTS自動握手和自動傳輸速度控制，兼容16C550C
支持串口幀錯誤檢測、支持Break線路間隔檢測
支持全雙工和半雙工串口通訊
通過跳線可設置可設置串口第1腳供電功能（+5V，+12V，具體支持供電方式參見產品規格表）

并口界面
符合SPP、Nibble、Byte、PS/2、EPP、ECP等IEEE1284并口/打印工作方式
支持雙向數據傳輸，支持最高1M字節/每秒的傳輸速度

三、跳線設置(本產品不支持供電)
串口卡部分產品可通過跳線設置為設備供電。可以提供第1腳供電。跳線出廠默認設置為原串口信號功能，在跳線旁標注+5V,CD,+12V為串口第一針供電，（另一種跳線旁標注+5V，RI,+12V為串口第九針供電）請?jiān)谶B接串口設備前，確認設備使用的供電需求方式，以免跳線設置錯誤，造成系統或設備損壞。

四、驅動安裝

安裝好串口卡后，重啟電腦，系統會自動檢測到新硬件，并彈出驅動安裝界面，請點擊取消，把驅動光盤放到CD中，打開光盤，打開WCH目錄，打開CH38X目錄，打開操作系統對應的安裝目錄，如Windows，雙擊運行PCIsetup.exe文件，選擇自動識別卡，點擊安裝驅動按鈕，安裝程序自動復制驅動文件，完成后如下圖所示，點擊Exit退出安裝程序。

安裝完成后，在設備管理器下端口可看到新增加的串口或并口，如下圖

一般情況下，系統會自動找到新的硬件，并完成相對應的驅動程序安裝。部分電腦可能無法自動安裝驅動程序，請手動在設備管理器里刷新硬件，然后彈出的驅動程序安裝界面選擇自動安裝即可。
其他版本Ｗindows操作系統安裝方法與Windows XP相同。
Linux安裝請參閱相應目錄下的PDF或TXT文檔。

五、更新驅動程序與驅動下載

驅動下載請點擊下載圖標下載：

六、驅動程序安裝校驗

驅動程序安裝完成后，請?jiān)谠O(shè)備管理器查看串口或并口安裝情況，如上圖中安裝了一片2串1并擴展卡，端口（COM和LTP)下新增COM14,COM15以及并口LPT3。其他型號產品檢驗方式相同。

七、串口/并口端口參數設置驅動程序安裝校驗

在設備管理器下，打口端口，鼠標右鍵點擊相應的串口選 項，如“PCI Express-Seriall(COM14)”，點擊屬性，在高級選項標簽頁可以更改串口端口號，可以設置串口參數，如波特率，數據位，停止位，檢驗位，流量控等參數，如下圖所示。設置波特率時請參照連接設備的要求，一般需要把參數率設置為同一參數，才能保證串口傳輸正確。詳細安裝與使用說明可驅動文件包內的"CH38X系列板使用說明.chm"文件。
