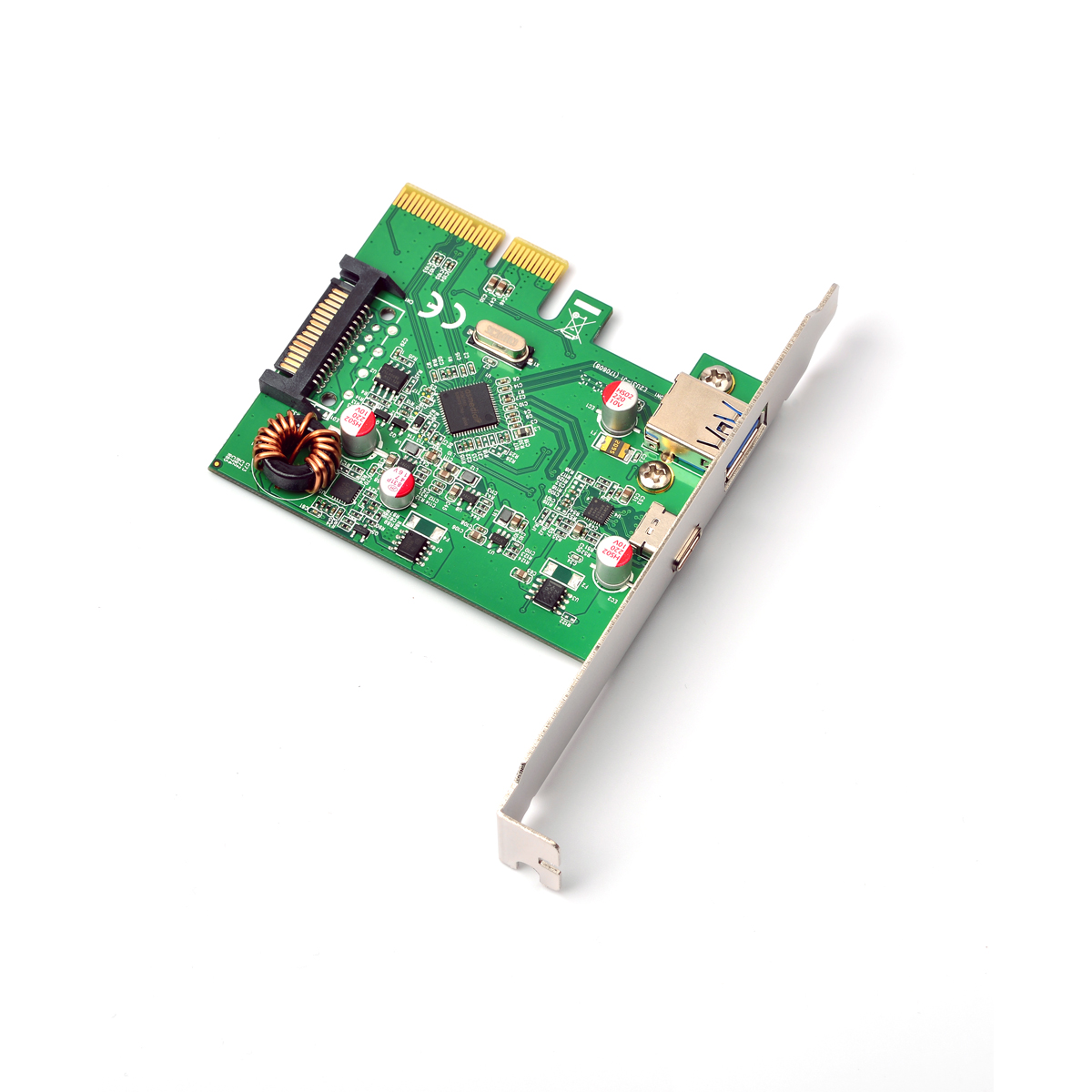

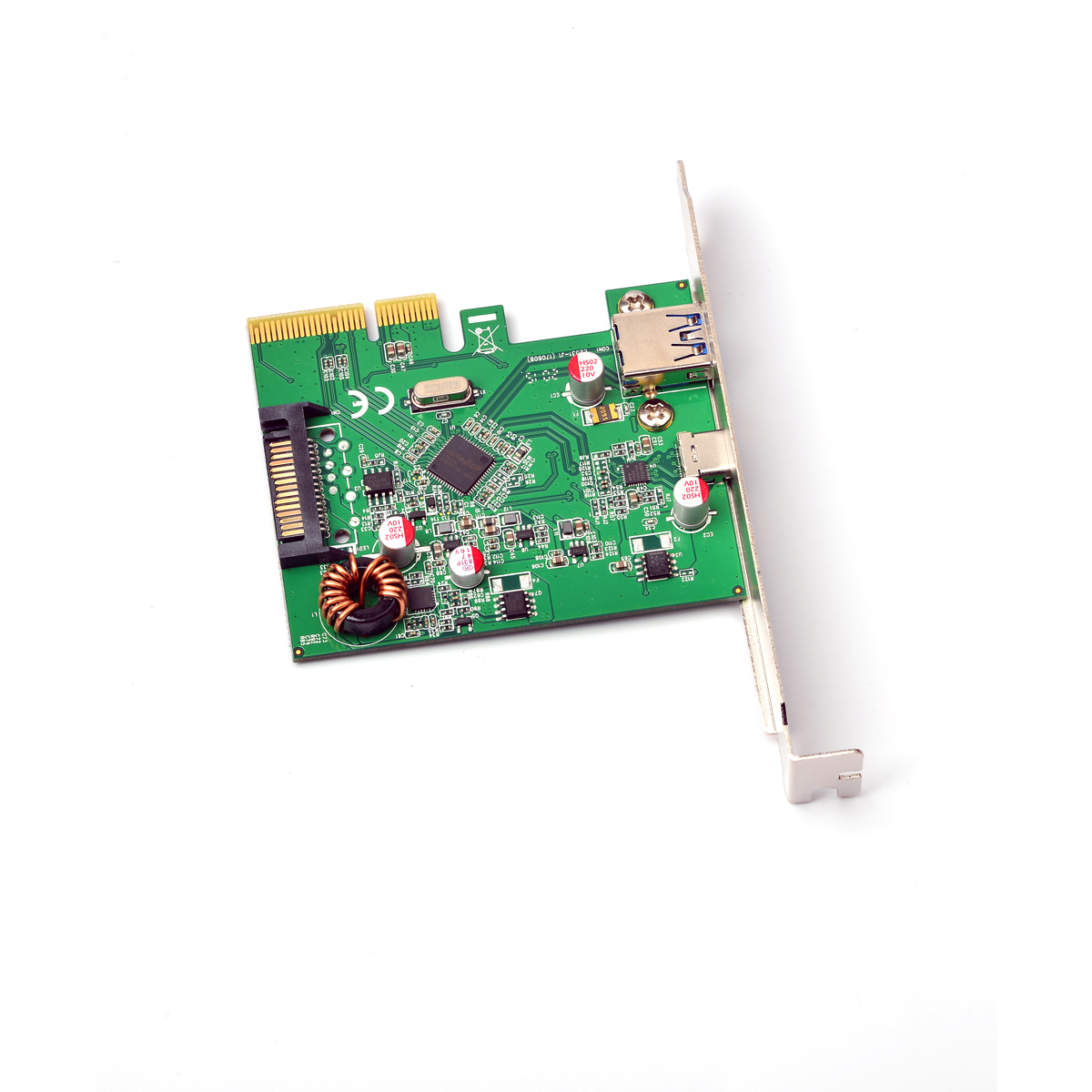

本款PCI-Express 2.0/3.0 USB3.1板卡符合通用串行總線3.1規范v1.0和PCI Express 3.0/2.0規范。USB 3.1速度為10 Gbps全雙工模式,是USB 3.0 (5 Gbps) 的2倍，向下兼容USB 3.0 (5 Gbps) 及USB2.0高速(480 Mbps)、全速(12 Mbps)、和低速(1.5 Mbps)模式。當臺式電腦需要更大的容量，以及與USB設備（如外部硬盤驅動器,固態硬盤(SSD),光驅,高清晰度攝像機等）連接需要更高的數據傳輸速度時，本產品是您最佳的選擇。
規格參數
通用參數
· 基于祥碩 ASM3142主控芯片
· 符合英特爾xHCI v1.1 規范

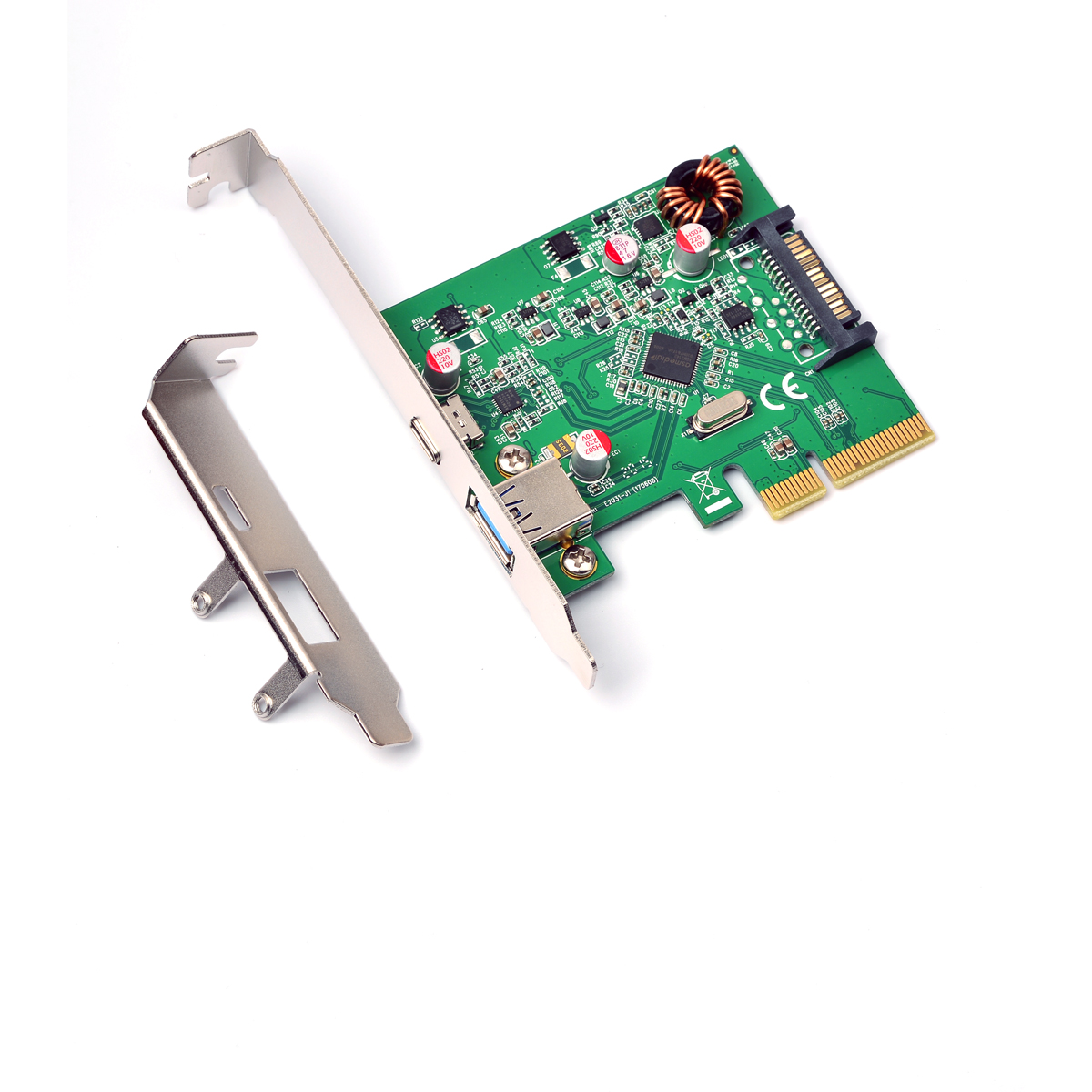

· 支持標準鐵片及短型鐵片
· 支持Windows 7/8/8.1/10 32位/64位操作系統
PCI-Express 插槽
· 支持PCI-Express 2.0 2-Lane(x4) / PCI-Express 3.0 1-Lane(x1)界面
· 支持PCI總線電源管理規范 v1.2
USB 界面
· 符合通用串行總線 3.1 規范 v1.0
· USB 3.1(10 Gbps) 接口,向下兼容 USB3.0 (5 Gbps), USB 2.0 高速 (480Mbps), 全速 (12Mbps) 及低速(1.5Mbps) 界面
· 支持所有兼容USB數據傳輸類型
· 支持所有兼容USB外圍設備(如:鍵盤、鼠標、顯示器、游戲柄等)
· 支持USB設備熱拔插
· 內置電源給USB接口供電.
包裝明細
請仔細檢查包裝是否包含以下項目，如果有任何損壞或缺少的項目，請盡快聯系經銷商解決：
· PCI-Express USB3.1 板卡 x 1
· 驅動光盤 x 1
· 使用說明書 x 1
系統要求
· 主板至少要有一個可用的PCI-Express 1.0/2.0/3.0 的x4,x8或x16插槽,推薦 使用PCI-Express 2.0/3.0 插槽可以支持超高速USB3.1 10Gbps帶寬
· 有一個可用的操作系統
· 一個可用的光驅
硬件安裝
1. 關閉計算機及所有與計算機連接的外部設備，并斷開計算機電源。
2. 參考計算機說明書打開機箱蓋
3. 找到一個可用的PCI Express插槽（最好是PCI Express 2.0 / 3.0插槽）并去
除插槽保護托。
4. 小心將本產品插入PCI Express插槽,并用螺絲將本產品鎖緊到機箱支架,使其
固定。.
5. 將PC電源電源接口插到本產品供電口(部分型號無需供電), 并裝上計算機機箱
蓋
6. 確認安裝沒問題之后開打計算機電源。
驅動安裝
Windows驅動安裝
1. 啟動電腦然后插入驅動光盤到光驅中，假設光驅的盤符是D:\.
2. 轉到以下目錄: D:\Asmedia\ASM3142\
3. 雙擊 “setup.exe” 文件
4. 安裝向?qū)⒁龑?dǎo)您完成安裝過程，按照屏幕上的指令，直到安裝完成。
驗證驅動安裝
如果要驗證驅動程序是否已經正確安裝，請確保Windows設備管理器下面沒有黃色驚嘆號或問號標記的設備，并且在通用串行總線控制器類下面看到以下項目，那么你已經成功地安裝該產品的驅動程序
ASMedia XHCI 1.1 Host Controller
獲取最新的驅動、軟件或其他文檔
請?jiān)L問以下網址獲取最新的驅動、軟件或其他文檔：
https://yunpan.#/surl_yvR4cGtFE3G
適用于以下型號：E3-PCE3142-1A1CPD（1個A型接口,1個支持快帶充電C型接口）E3-PCE3142-1A1C（1個A型接口,1個標準C型接口）
