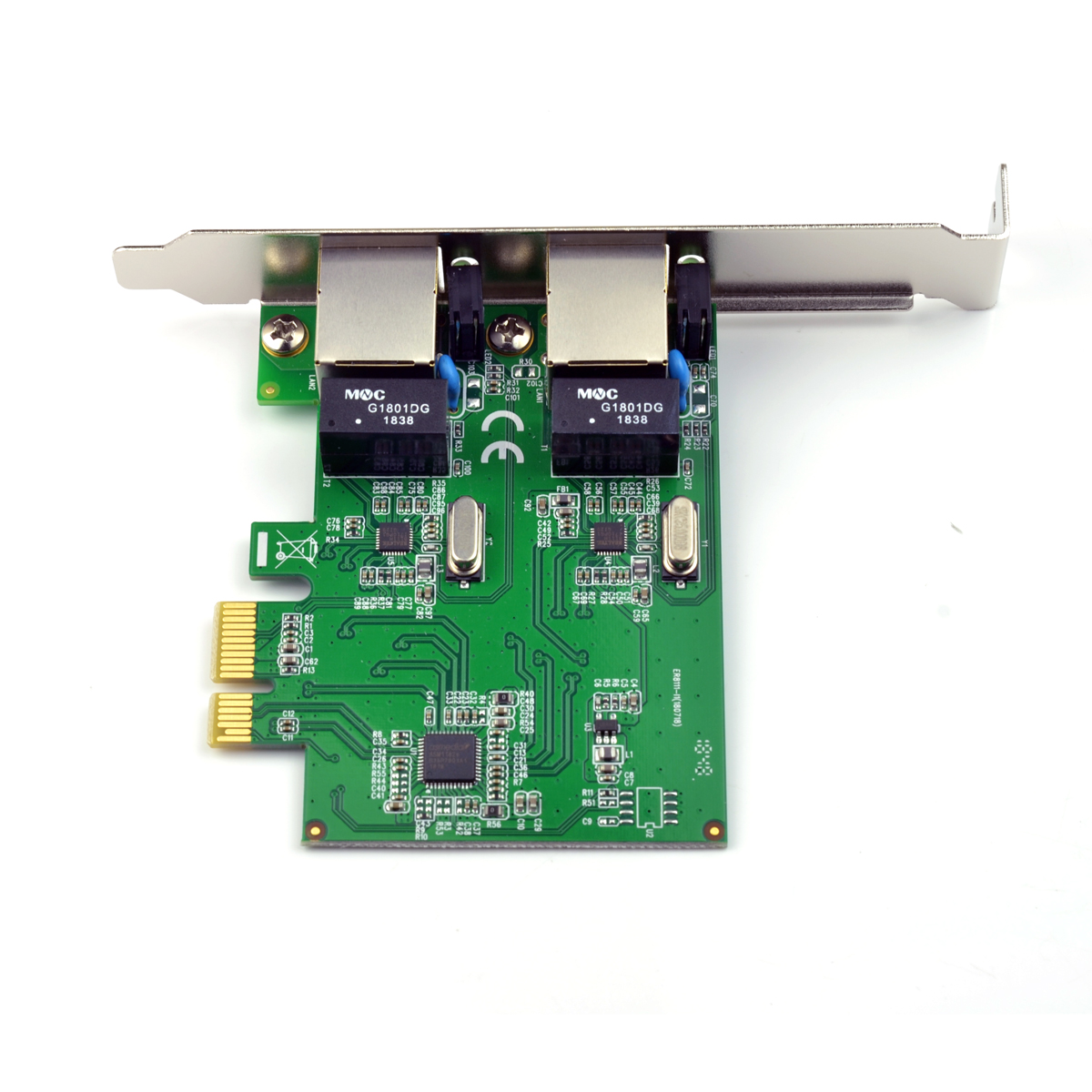

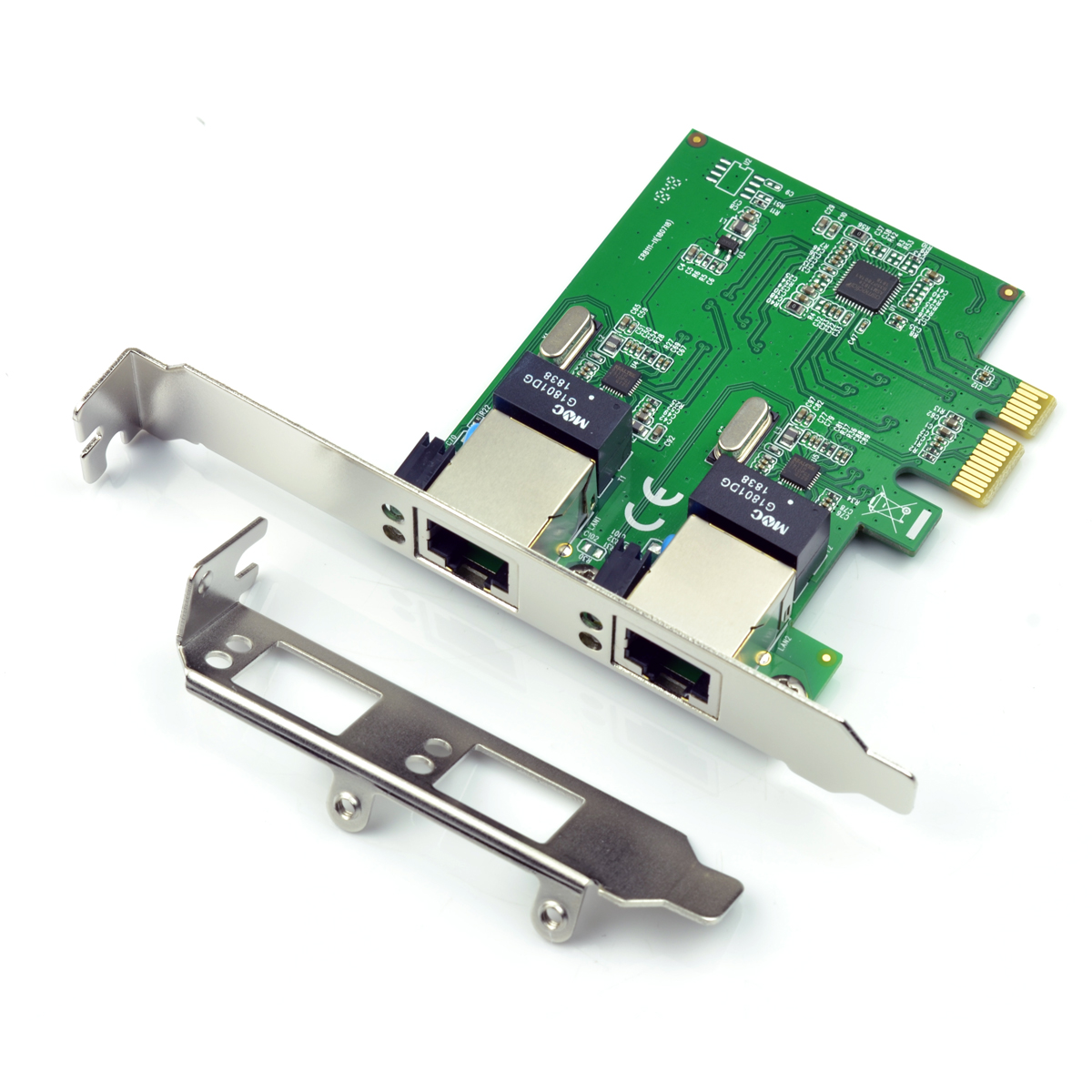

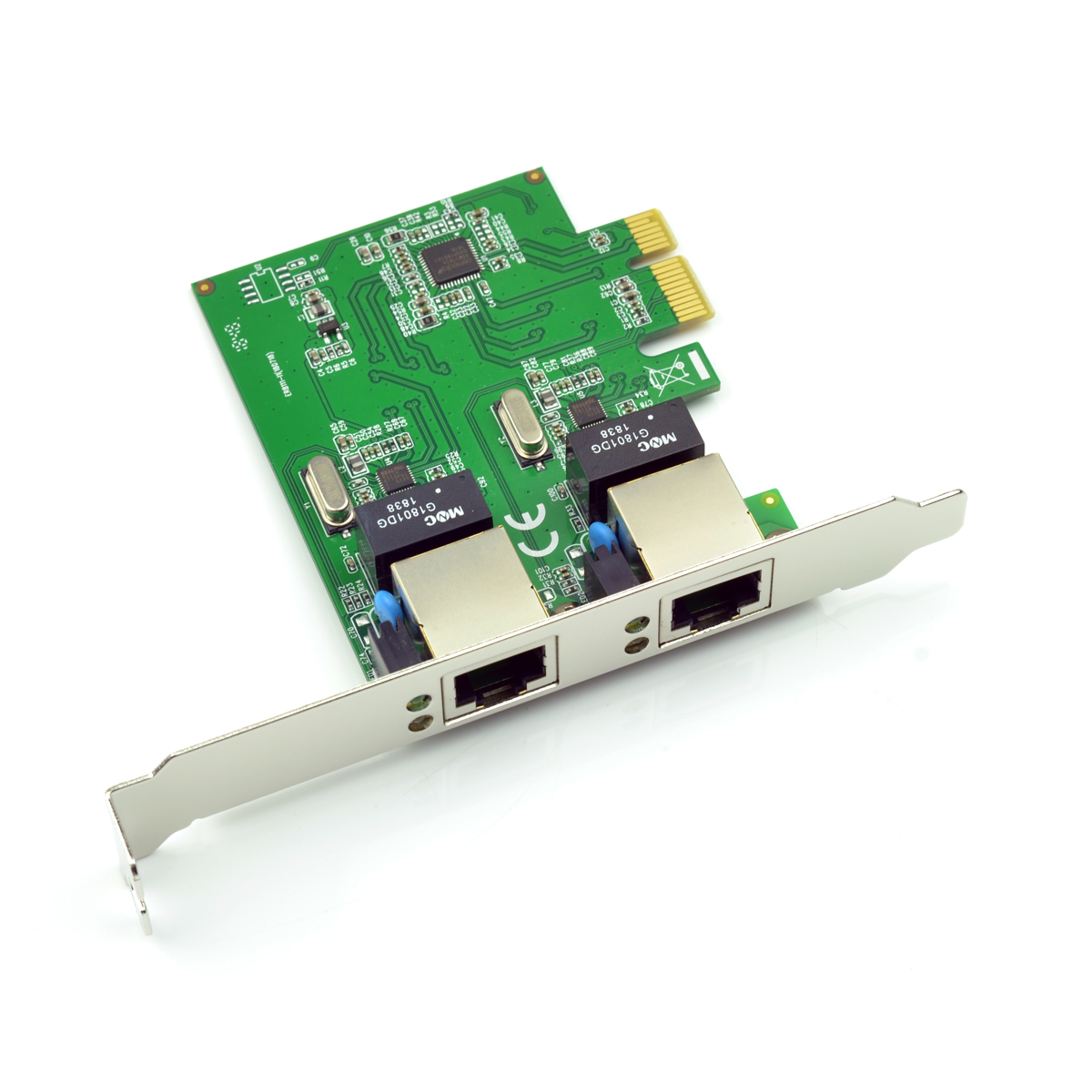

本產品由PCI-Express轉出2個電網口，產品采用最先進的 DSP 技術和混合模式信號技術，可通過 CAT5 UTP 電纜、CAT3 UTP（僅限 10Mbps）或更高的線纜提供高速傳輸。實現諸如交叉檢測和自動校正，極性校正，自適應均衡，串?dāng)_消除，回聲消除，定時恢復和糾錯等功能，以在高速下提供強大的傳輸和接收能力。

支持 ECMA睡眠主機標準代理。該標準規定了通過代理維護網絡連接和存在，以便延長更高功率主機的睡眠持續時間。它代表主機處理一些網絡任務，允許主機長時間保持睡眠模式。操作代理的必需和可選行為包括生成回復數據包，忽略數據包和喚醒主機。

完全兼容 Microsoft NDIS5，NDIS6（IPv4，IPv6，TCP，UDP）校驗和和分段任務卸載功能，并支持 IEEE 802 IP 第 2 層優先級編碼和 IEEE 802.1Q 虛擬橋接局域網（VLAN），這些功能有助于降低 CPU 利用率，尤其有利于在網絡服務器上運行時的性能。

支持接收端擴展（RSS）以對傳入的 TCP 連接進行哈希處理，并對多個 CPU 之間的接收數據進行負載均衡，RSS 可提高每秒的事務數和每秒的連接數，從而提高網絡吞吐量。

適用于臺式機、移動、工作站、服務器、通信平臺和嵌入式應用等等。

規格參數：

符合PCI-Express 規范 Revision 1.1,PCI-Express 4x接口
高性能千兆網絡控芯片 Realtek RTL8111H

線纜類型：
1000Base-T Cat 5E/6 或更高：可達 100m
100Base-Tx Cat5/5E/6 或更高：可達 100m
10Base-T Category 3/4/5/5E/6 或更高：可達 100m

兼容現有的CAT-5類網絡布線

端口類型 1 個 8-Pin RJ45 接口

PCIe 總線 PCI Express v1.1 (2.5GT/s) x1；兼容 x1、x8、x16

端口速率 10/100/1000Mbps
電源供電 PCIe 供電
符合 IEEE 802.3, 802.3u and 802.3ab支持全雙工網絡模式(IEEE 802.3x)
支持IEEE 802.1P layer 2 Priority Encoding
支持IEEE 802.1Q VLAN 標記
支持交叉檢測和自動校正操作
支持WOL (Wake-On-LAN) 功能
支持短鐵片（短鐵片為選配件）

支持的操作系統:

Windows XP、Vista、7、8/8.1、10、1132/64bit   Windows Server 2003 / R2 、2008 / R2 、2012 / R2、2016 / R2、2019 / R2 32/64bit
Linux Stable Kernel version 2.6.x / 3.x / 4.x 或更新
CentOS / RHEL 6.x / 7.x 或更新
Ubuntu 14.x/16.x 或更新
FreeBSD 9 / 10 / 11 或更新
Vmware ESX/ESXi 4.x / 5.x / 6.x 或更新

FG-ENW01A ENW01B ENW02A/B/C EMTW03A
PCIE 千兆以太網卡
使用手冊

一、產品概述：

本產品由PCI-Express轉出2個電網口，產品采用最先進的 DSP 技術和混合模式信號技術，可通過 CAT5 UTP 電纜、CAT3 UTP（僅限 10Mbps）或更高的線纜提供高速傳輸。實現諸如交叉檢測和自動校正，極性校正，自適應均衡，串?dāng)_消除，回聲消除，定時恢復和糾錯等功能，以在高速下提供強大的傳輸和接收能力。

支持 ECMA睡眠主機標準代理。該標準規定了通過代理維護網絡連接和存在，以便延長更高功率主機的睡眠持續時間。它代表主機處理一些網絡任務，允許主機長時間保持睡眠模式。操作代理的必需和可選行為包括生成回復數據包，忽略數據包和喚醒主機。

完全兼容 Microsoft NDIS5，NDIS6（IPv4，IPv6，TCP，UDP）校驗和和分段任務卸載功能，并支持 IEEE 802 IP 第 2 層優先級編碼和 IEEE 802.1Q 虛擬橋接局域網（VLAN），這些功能有助于降低 CPU 利用率，尤其有利于在網絡服務器上運行時的性能。

支持接收端擴展（RSS）以對傳入的 TCP 連接進行哈希處理，并對多個 CPU 之間的接收數據進行負載均衡，RSS 可提高每秒的事務數和每秒的連接數，從而提高網絡吞吐量。

適用于臺式機、移動、工作站、服務器、通信平臺和嵌入式應用等等。

規格參數：

符合PCI-Express 規范 Revision 1.1,PCI-Express 4x接口
高性能千兆網絡控芯片 Realtek RTL8111H

線纜類型：
1000Base-T Cat 5E/6 或更高：可達 100m
100Base-Tx Cat5/5E/6 或更高：可達 100m
10Base-T Category 3/4/5/5E/6 或更高：可達 100m

兼容現有的CAT-5類網絡布線

端口類型 1 個 8-Pin RJ45 接口

PCIe 總線 PCI Express v1.1 (2.5GT/s) x1；兼容 x1、x8、x16

端口速率 10/100/1000Mbps
電源供電 PCIe 供電
符合 IEEE 802.3, 802.3u and 802.3ab支持全雙工網絡模式(IEEE 802.3x)
支持IEEE 802.1P layer 2 Priority Encoding
支持IEEE 802.1Q VLAN 標記
支持交叉檢測和自動校正操作
支持WOL (Wake-On-LAN) 功能
支持短鐵片（短鐵片為選配件）

支持的操作系統:

Windows XP、Vista、7、8/8.1、10、1132/64bit及Windows Server 2003 / R2 、2008 / R2 、2012 / R2、2016 / R2、2019 / R2 32/64bit

Linux Stable Kernel version 2.6.x / 3.x / 4.x 或更新
CentOS / RHEL 6.x / 7.x 或更新
Ubuntu 14.x/16.x 或更新
FreeBSD 9 / 10 / 11 或更新
Vmware ESX/ESXi 4.x / 5.x / 6.x 或更新

二、連接電腦
1. 關閉計算機，拔掉計算機電源插座以斷開計算機供電（防止帶電插拔網卡時瞬間高電流損壞網卡），打開機箱蓋。
2. 把網卡插到計算機PCI-Express插槽上，可以適用1x , 4x, 8x 等插槽。
3. 擰緊螺絲，使網卡擋板固定在機箱上，蓋回機箱蓋。
4. 網線的一端連接到網卡上，另一端插入待接網絡的網線接口。
5. 接計算機供電插座，開啟計算機。

三、安裝與更新驅動程序軟件

驅動程序在隨產品附件光盤內，驅動目錄為Ｘ:/Realtek/RTL8111（X為光驅在系統的盤符），對應的每個操作系統目錄找到SETUP.exe文件，運行后自動完成驅動程序安裝。驅動程序更新在Windows 10/8.1/8/7/Vista/XP下基本相同，在此以Windows 7系統為例。
1. 將光盤插入光驅。右鍵單擊“計算機”，選擇“管理”。

2. 單擊“設備管理器”，雙擊“網絡適配器”，右鍵單擊需更新驅動程序的網卡，選擇“更新驅動程序軟件”。

3. 選擇“瀏覽計算機以查找驅動程序軟件”。點擊“瀏覽”，在光盤里選取 對應系統的驅動程序軟件，點擊“下一步”。

4. 接下來的安裝過程大概需要幾秒鐘的時間，請稍作等待。點擊“關閉”完成驅動程序軟件更新。
