轉：本文簡單介紹mSATA接口和mini PCI-E接口的區別，實際mini PCI-E也分為標準mini PCI-E與網卡專用mini PCI-E，區別在于針腳定義不同，具體區別太復雜了，待有確切的相關文章再予補充。

以下僅供參考：

mSATA接口和mini PCI-E接口的區別

mSATA接口

作用：連接固態硬盤

mSATA接口在標配固態硬盤的一體機帶有，它的形狀和mini PCI-E接口完全一致，都是54Pin針腳，因此非常容易混淆，不過mSATA接口安裝的都是全高卡，而且部分機型還會在接口附近標注字樣，大家要注意區分。

由于mSATA接口基于SATA總線，傳輸速度要比mini PCI-E接口高很多，二者之間也不具備通用性，如mini PCI-E接口的固態硬盤就無法在mSATA接口上使用。

mini PCI-E接口

一體機如帶無線，會配備這一接口，因?yàn)闊o線網卡已經成為一體機的標配。、它基于PCI-E總線，可以為一體機擴展外圍設備，如藍牙模塊、3G模塊、無線網卡模塊mini PCI-E接口的固態硬盤等。不過mini PCI-E接口帶寬不高，比較適合一些對數據吞吐量要求不是非常高的外圍設備使用。部分主板內部有多個mini PCI-E接口，除了內置無線網卡外，還會多預留至少一個給3G模塊用（并且預埋有天線）。二者雖然接口通用，但卻又“半高卡”和“全高卡”的區別，購買模塊時要注意。

_________________________________________

mSATA接口是標準SATA的迷你版本，由于mSATA SSD占用體積比2.5寸標準更小，因而在不少筆記本中得到采用。同時mSATA接口的SSD可以方便固定在主板上成為一體，也開始受到不少臺式機用戶的喜愛。

mSATA接口與mini PCI-E接口的外觀相同，并且物理引腳相容。但并不能直接互通使用。這給不少人帶來了疑惑。有朋友買了mSATA SSD回來卻發現安裝后無法識別SSD。
mSATA的接口外觀上雖然與mini PCI-E完全一樣，但是數據信號需要連接到SATA控制器，而非PCI-E控制器上，二者因此不能兼容。大多數主板的此類接口只能使用其中一種功能。

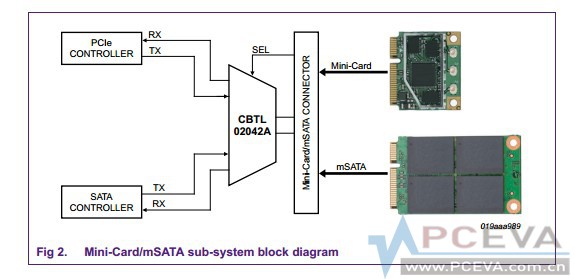

要實現一個接口同時兼容mSATA與mini PCI-E，需要使用PCI-Express/SATA路由芯片來解決。這個芯片本質上就是一個雙向多路復用器，以NXP CBTL02042芯片為例：

mSATA和mini PCI-E接口有著相同的外形和類似的引腳分配。CBTL02042通過第43針腳來識別當前插入到插槽中的是mSATA設備還是mini PCI-E設備：mini PCI-E設備的第43針被定義為no connect未連接，而mSATA的第43針定義是GND地線。
識別設備類型后，路由芯片就能夠?qū)⒔涌趯?dǎo)通到對應的通道，從而實現了一個接口兼容mSATA與mini PCI-E兩種設備的目的。目前來看這是最完美的解決方案。


市面上提供mini PCI-E/mSATA插槽的主板大致分為4類：
只提供mini PCI-E:
多數主板屬于此類。mini PCI-E接口主要就是用于安裝無線網卡，提供板載Wifi功能。

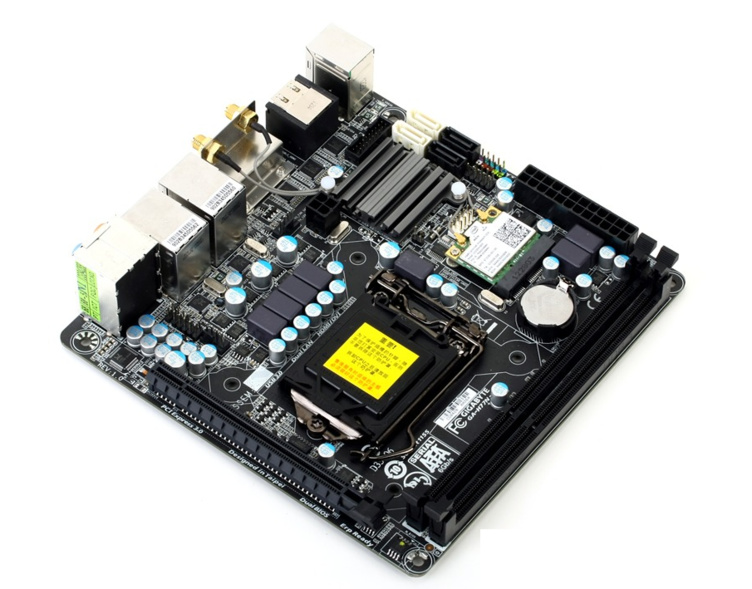

技嘉GA-H77N WIFI提供了一個mini PCI-E插槽，搭配安裝半高規格的無線網卡。



只提供mSATA:

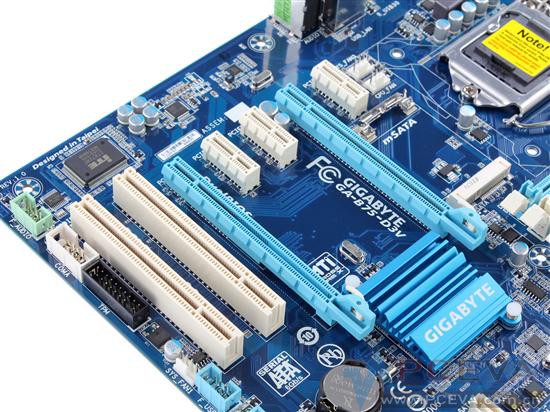

技嘉的GA-B75-D3V，提供了一個mSATA插槽，專門用于mSATA SSD。

同時提供mini PCI-E與mSATA接口:

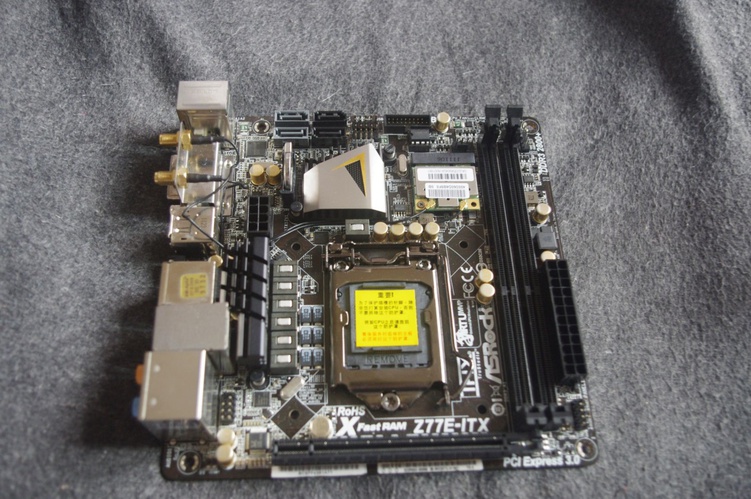

華擎Z77E-ITX同時具備mSATA(背面)與mini PIC-E(正面)插槽



正面的mini PCI-E插槽，用于安裝無線網卡（附送）。

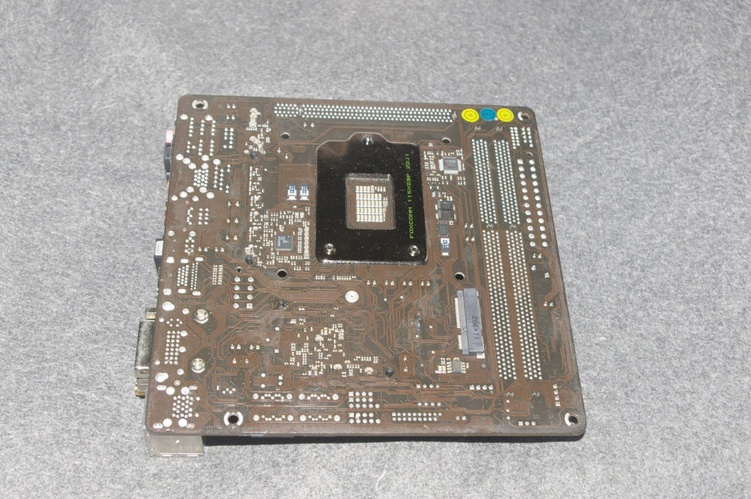

背面的mSATA插槽，用于安裝mSATA接口的SSD(非標配):

雙向多路復用，同時兼容mSATA/mini PCI-E：

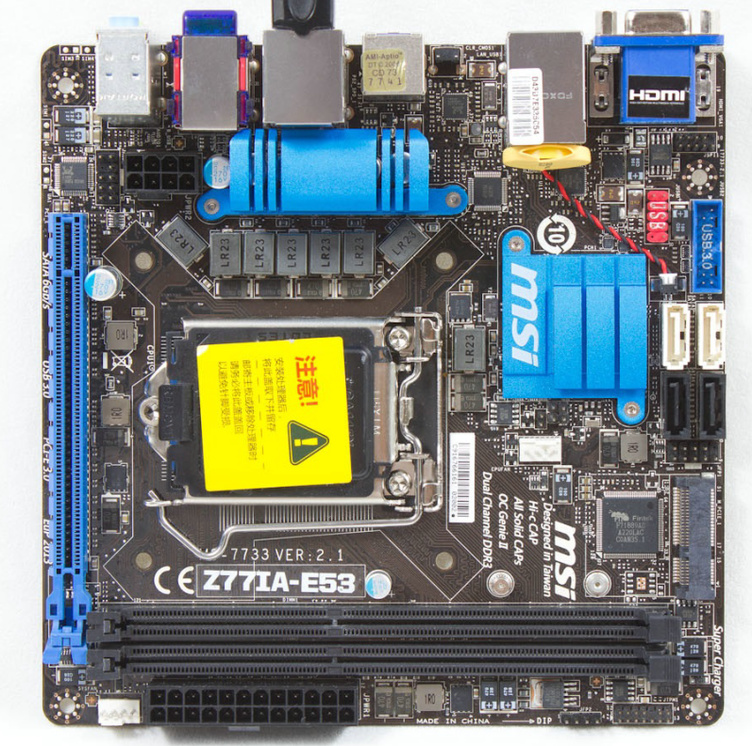

微星Z77IA-E53

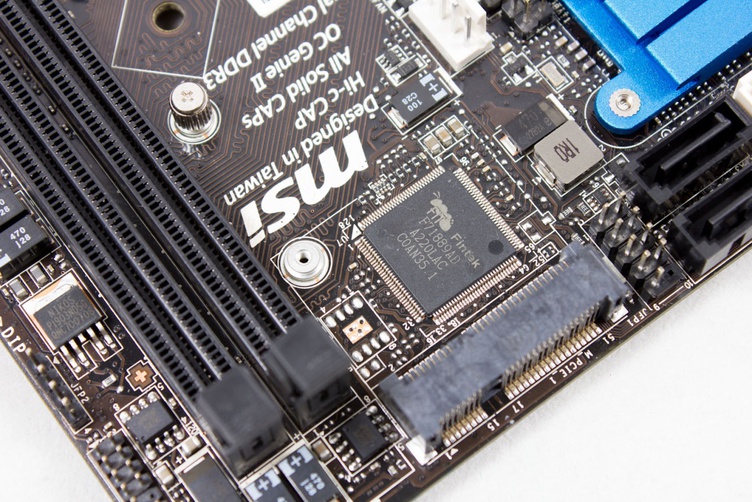

能夠同時兼容半高與全高規格的設備：


總結
由于mSATA接口需要復用主板的SATA接口，目前多數主板的mSATA接口為3Gbps規格(SATA2.0)。6Gbps(SATA3.0)速率的mSATA更多的出現在筆記本上。
mSATA SSD的大小約為51mm*30mm，為全高mini PCI-E卡的長度。
mini PCI-E無線網卡多數為半高規格，約為27mm*30mm。當然了，也不能排除有Intel 3945這類全高規格的，不過半高規格還是占據了多數。
mSATA與mini PCI-E接口的外觀相同，安裝位的規格可以作為判斷接口類型的一個參考。半高位的基本可以肯定是用來安裝無線網卡的mini PCI-E插槽；而要判定插槽為mSATA，除了安裝位需要是全高規格以外，最好還是查一下主板廠商的資料進行一下確認。多數支持mSATA的主板會進行明確的標注，而如果沒有相關信息，則該插槽很可能是mini PCI-E標準的。
