PCI串口/并口擴展卡

快速安裝指南

一、產品簡介
采用PCI總線接口，可用于具有PCI插槽的電腦上。隨著電腦技術的發展，越來越多的電腦主板不再集成串口或并口，通過安裝西霸串口卡或并口卡產品，能夠?yàn)殡娔X擴展出串口或并口，向并口，異步串口支持半雙工收發自動切換，支持最高4Mbps的通訊波特率。在具有PCI插槽的電腦上擴展出串口或并口，可適用于POS機，串口或并口打印機，串口鍵盤，密碼鍵盤，串口LED顯示器，刷卡機，工業自動化控制等串口設備。

二、功能與規格參數

概述
·易于安裝，系統自動分配IRQ和I/O地址
·一個主板可接多片串口或并口擴展卡
·支持Windows11,10, 8.1, 8, 7, Vista, XP, Server2012, 2008，2003（32位/64位）以及Linux操作系統

PCI界面

完全符合PCI總線規范Rev2.3
支持PCI電源管理模式
支持PCI IRQ共享功能，為增加更多擴展卡節約資源
適用于FG-PMT05B系列產品

串口界面

完全獨立的兩個異步串口，兼容16C450、16C550 及16C552 并且有所增強。

支持5、6、7 或者8個數據位以及1 或者2 個停止位。

支持奇、偶、無校驗、空白0、標志1等校驗方式。

可編程通訊波特率，支持115200bps 以及最高達4Mbps的通訊波特率。

內置16 字節的FIFO先進先出緩沖器，支持4 個FIFO 觸發級。

支持MODEM調制解調器信號CTS、DSR、RI、DCD、DTR、RTS，由75232芯片轉成RS232電平。

支持硬件流控制信號CTS 和RTS自動握手和自動傳輸速率控制，兼容TL16C550C。

支持串口幀錯誤檢測、支持Break 線路間隔檢測。

支持全雙工和半雙工串口通訊。

通過跳線可設置可設置串口第1腳供電功能（+5V，+12V，具體支持供電方式參見產品規格表）

并口界面

支持SPP、Nibble、Byte、PS/2、EPP、ECP 等IEEE1284并口/打印口工作方式。

支持雙向數據傳輸，支持最高達2M 字節/每秒的傳輸速度

三、跳線設置
串口卡部分產品可通過跳線設置為設備供電。可以提供第1腳供電。跳線出廠默認設置為原串口信號功能，在跳線旁標注+5V,CD,+12V為串口第一針供電，（另一種跳線旁標注+5V，RI,+12V為串口第九針供電）請?jiān)谶B接串口設備前，確認設備使用的供電需求方式，以免跳線設置錯誤，造成系統或設備損壞。

四、驅動安裝

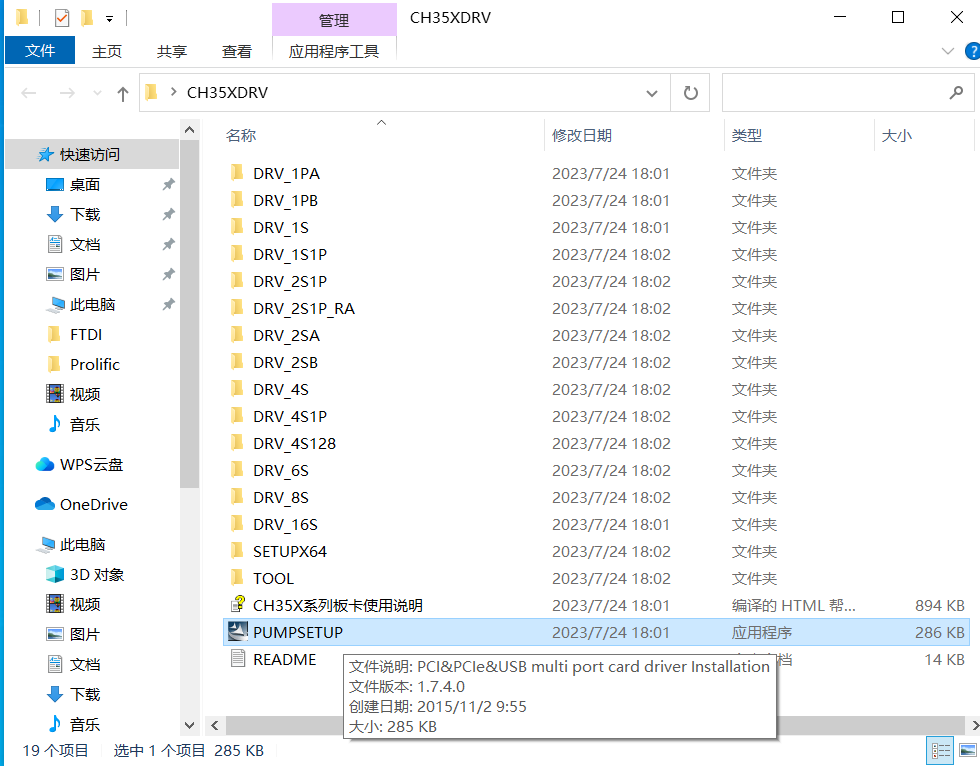

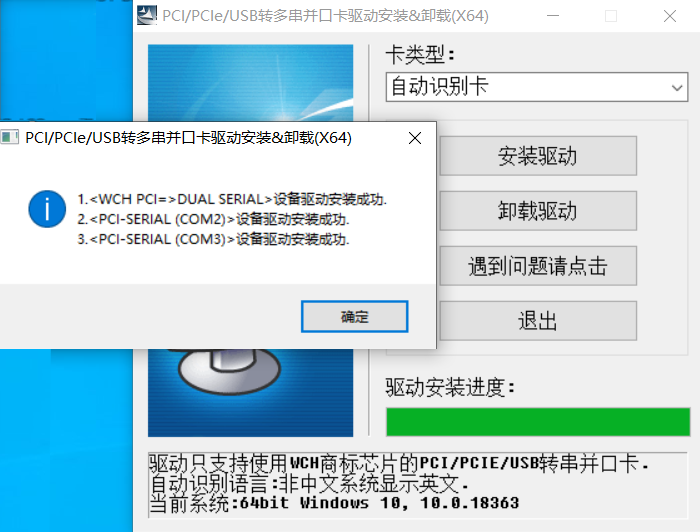

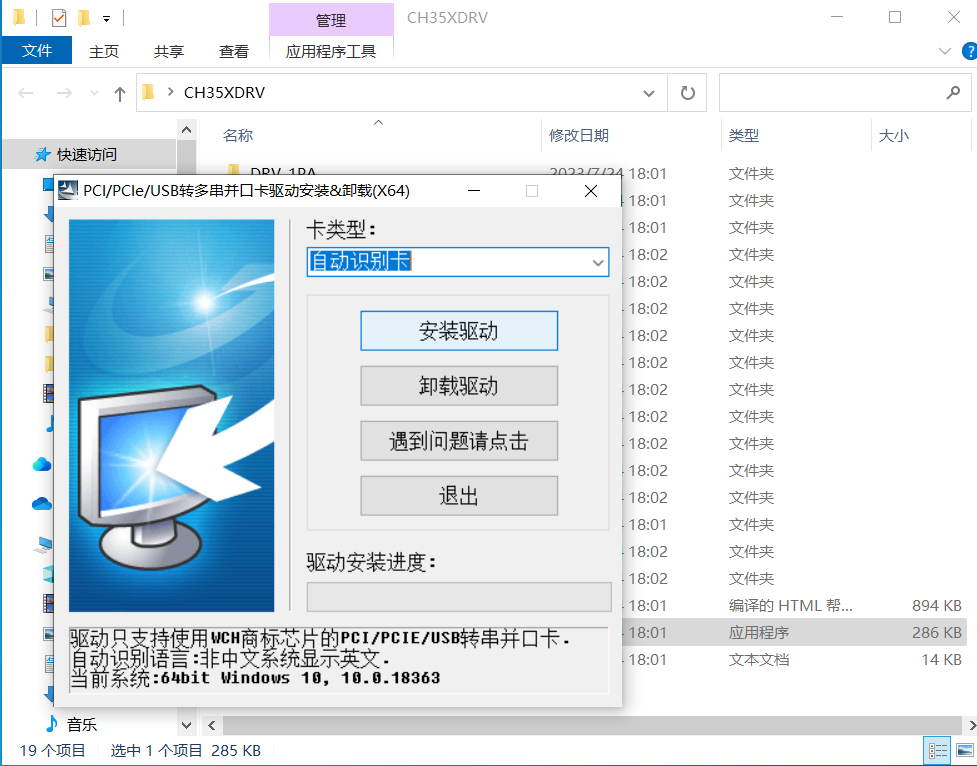

安裝好串口卡后，重啟電腦，系統會自動檢測到新硬件，并彈出驅動安裝界面，請點擊取消，把驅動光盤放到CD中，打開光盤，打開WCH目錄，打開CH35X目錄，打開操作系統對應的安裝目錄，如Windows，雙擊運行PUMPSETUP.exe文件，選擇自動識別卡，點擊安裝驅動按鈕，安裝程序自動復制驅動文件，完成后如下圖所示，點擊Exit退出安裝程序。

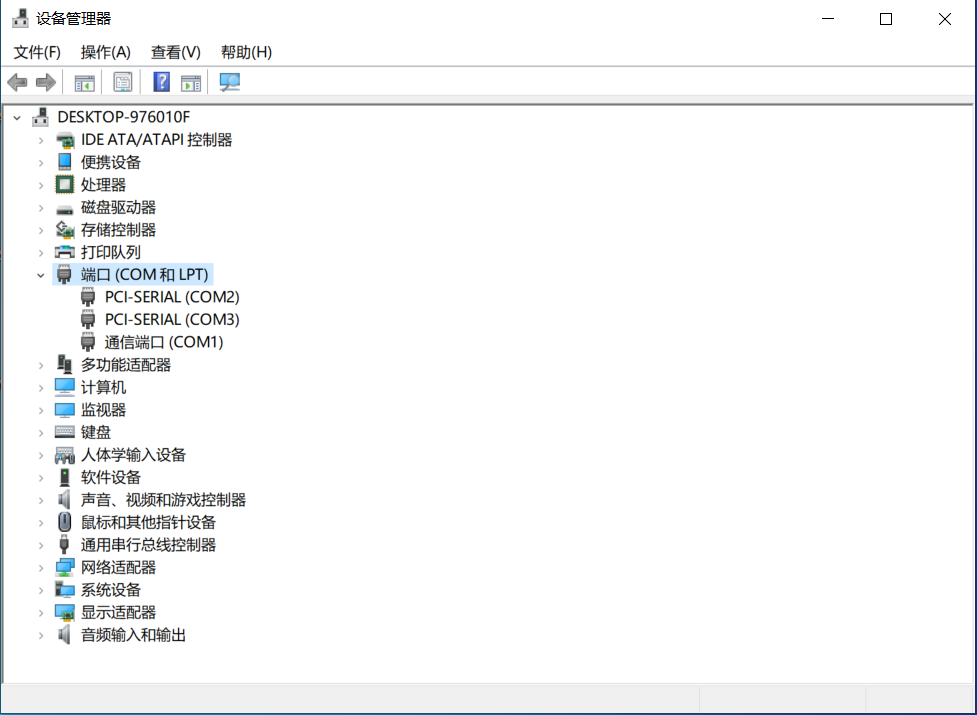

安裝完成后，在設備管理器下端口可看到新增加的串口或并口，如下圖新增加COM2與COM3。

一般情況下，系統會自動找到新的硬件，并完成相對應的驅動程序安裝。部分電腦可能無法自動安裝驅動程序，請手動在設備管理器里刷新硬件，然后彈出的驅動程序安裝界面選擇自動安裝即可。
其他版本Ｗindows操作系統安裝方法與Windows XP相同。
Linux安裝請參閱相應目錄下的PDF或TXT文檔。

五、更新驅動程序與驅動下載

驅動下載：

六、驅動程序安裝校驗

驅動程序安裝完成后，請?jiān)谠O(shè)備管理器查看串口或并口安裝情況，如上圖中安裝了一片2串口擴展卡，端口（COM和LTP)下新增COM2,COM3。其他型號產品檢驗方式相同。

七、串口/并口端口參數設置驅動程序安裝校驗

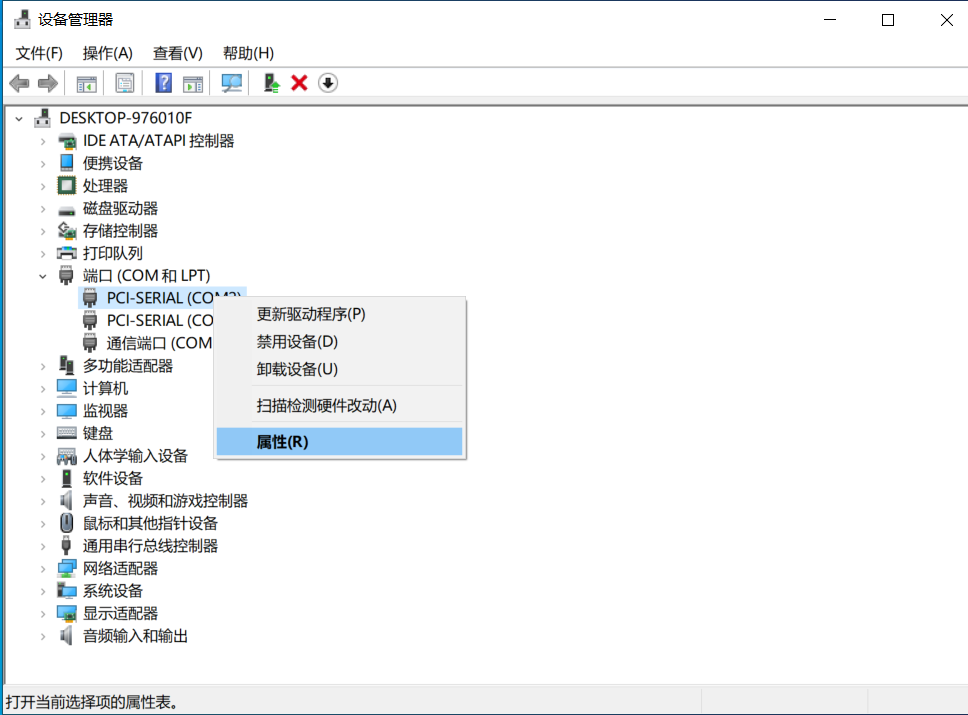

在設備管理器下，打口端口，鼠標右鍵點擊相應的串口選 項，如“PCI-Seriall(COM2)”，點擊屬性。

在端口設置里可以設置串口參數，如波特率，數據位，停止位，奇偶檢驗，流量控等參數，如下圖所示。設置波特率時請參照連接設備的要求，一般需要把參數率設置為同一參數，才能保證串口傳輸正確。

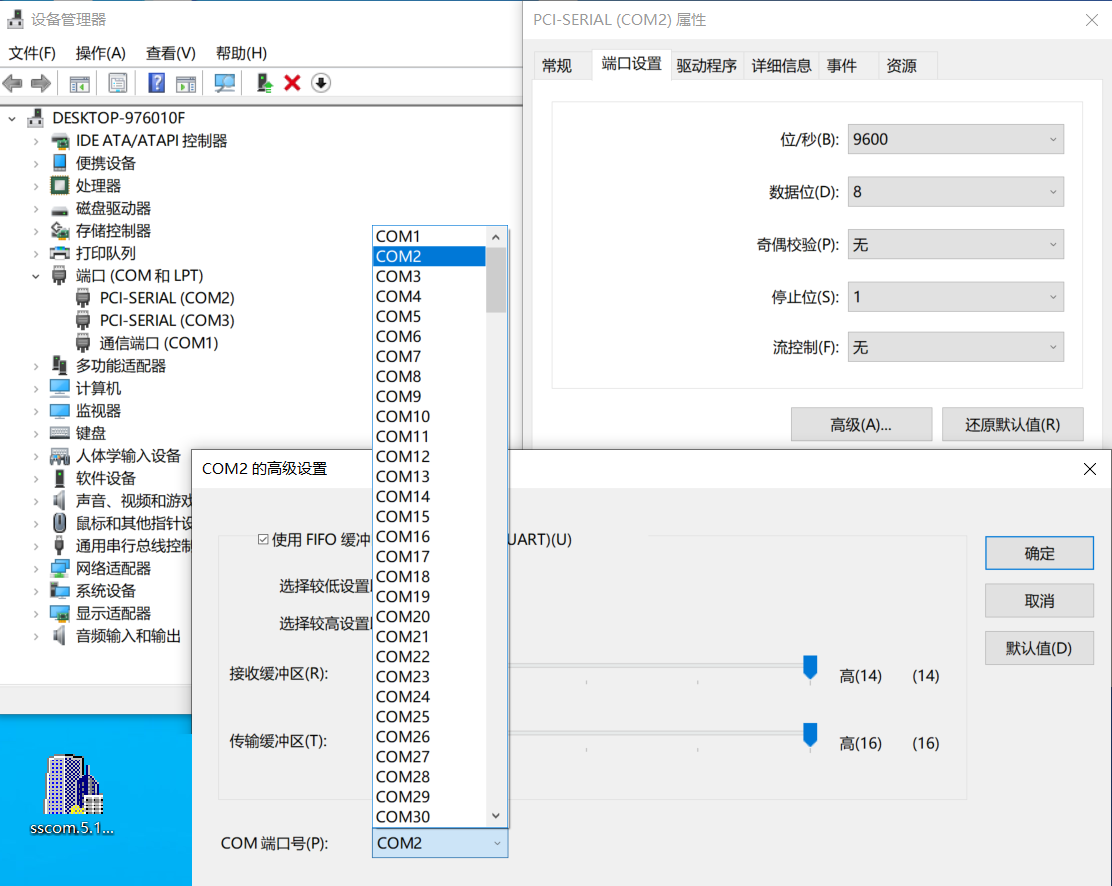

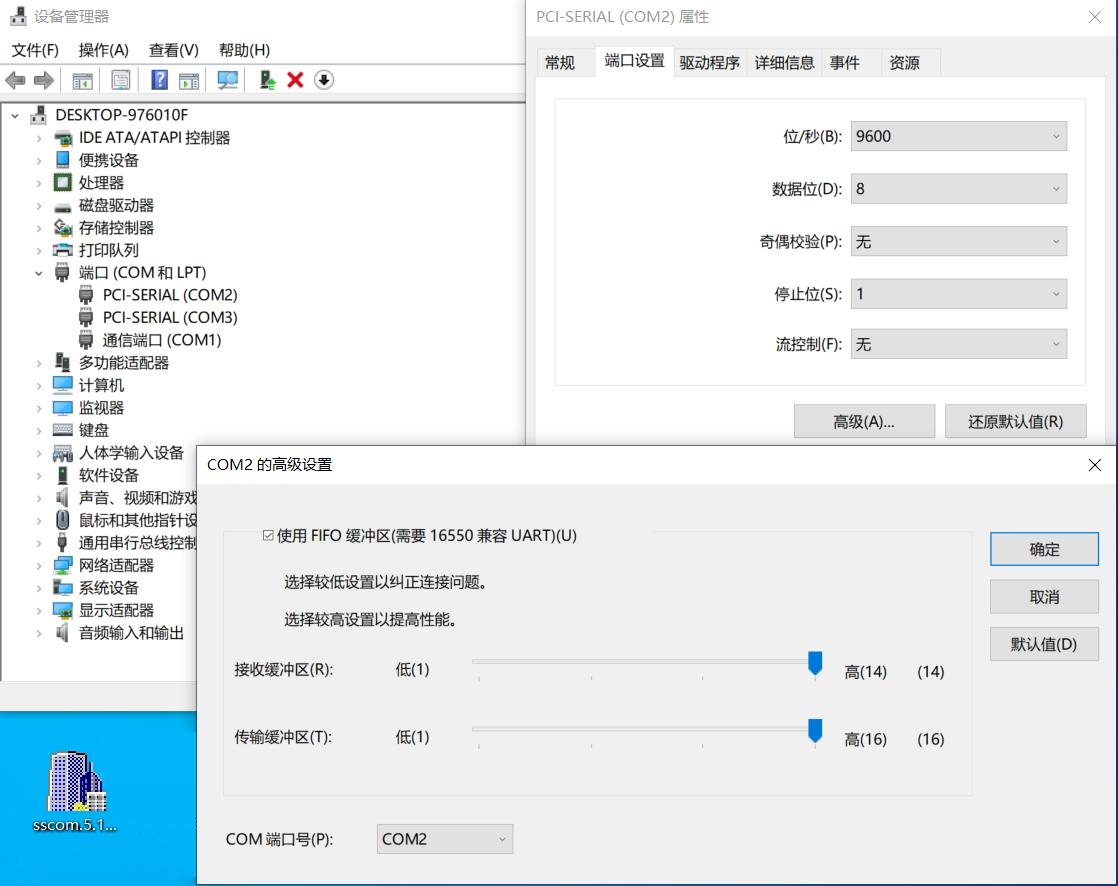

在端口設置頁點高級(A)...按鈕，進入COM口的高級設置選項，可以更改端口號，可以調整FIFO緩沖區的大小。
