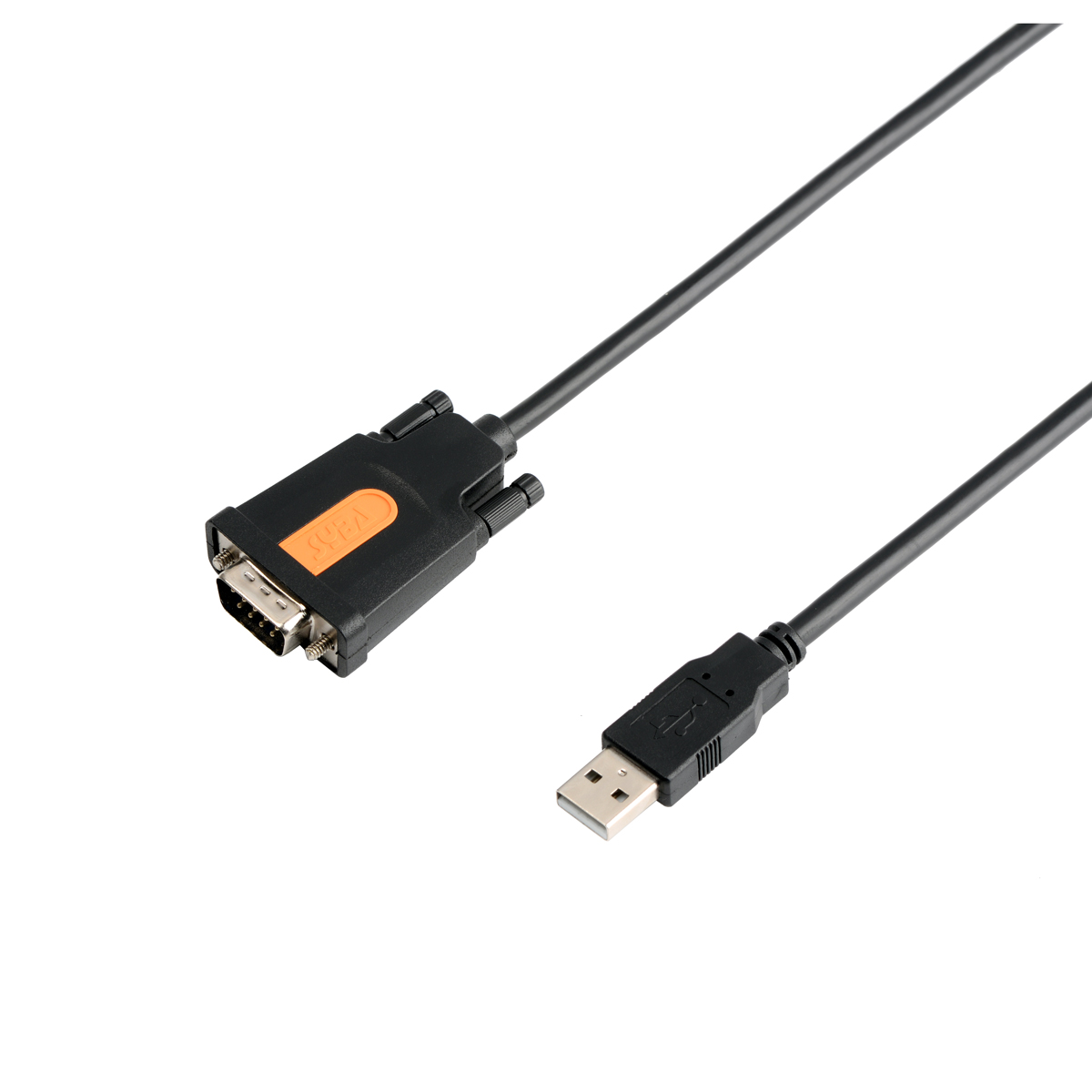

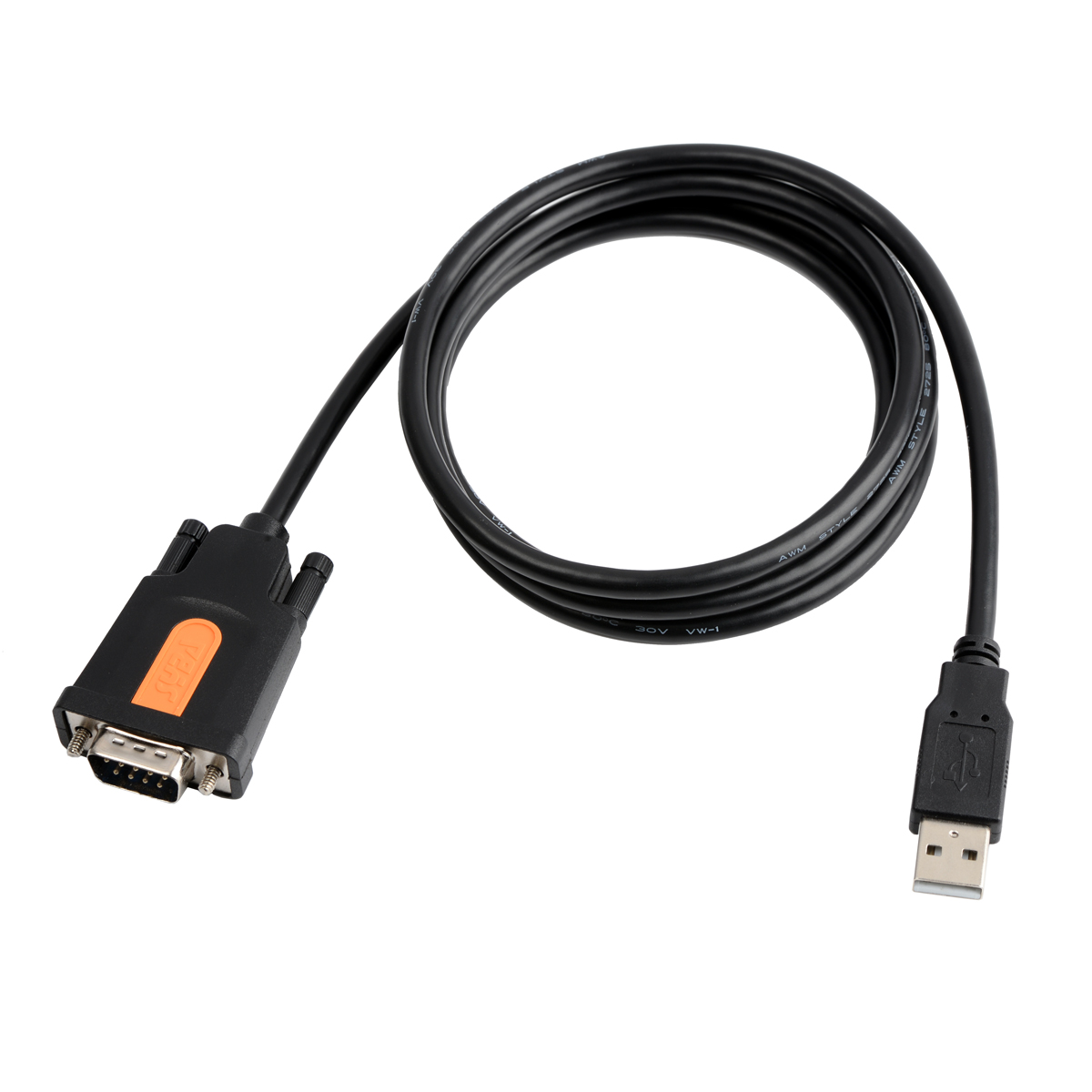

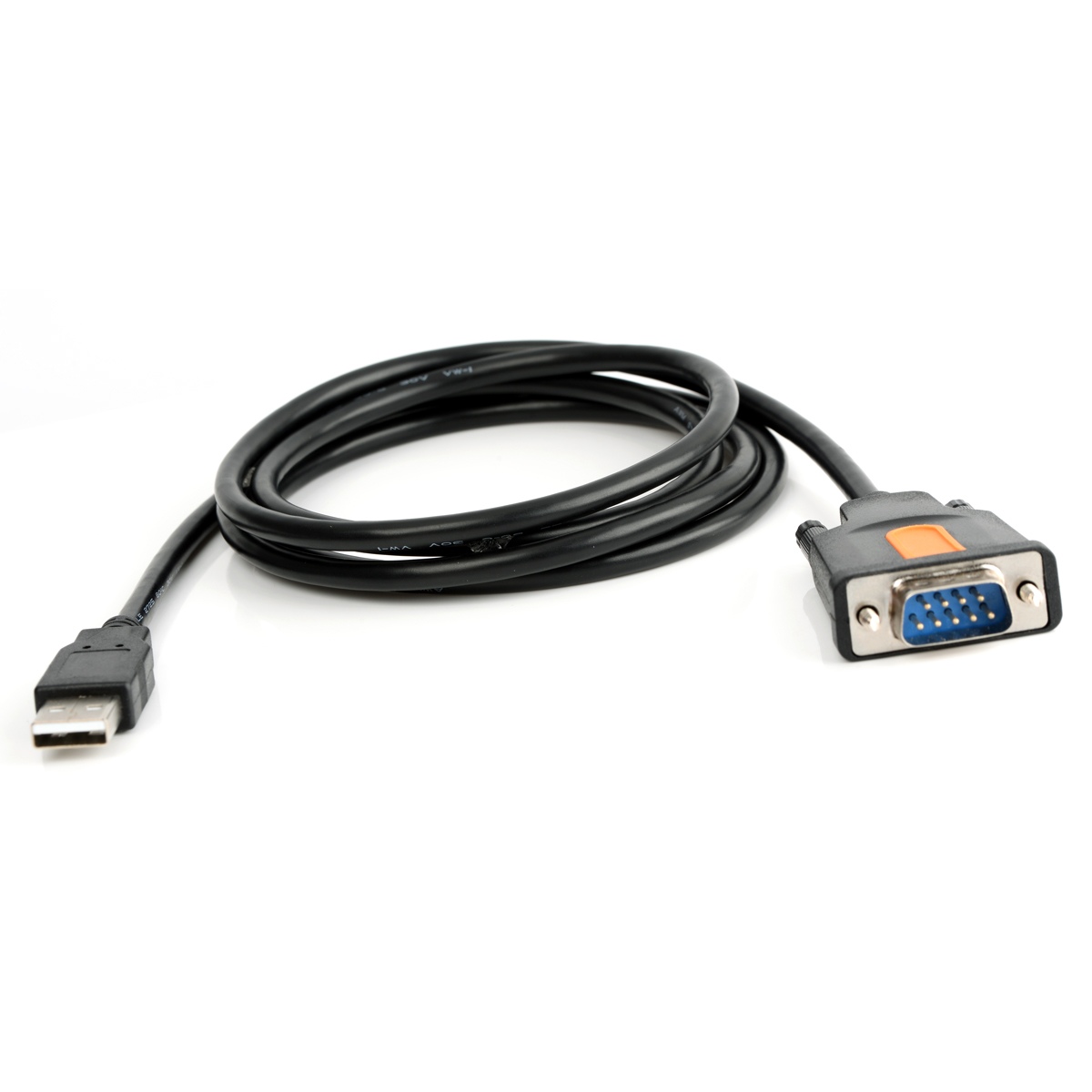

E1-UAD232F由USB接口轉出一個RS232串口(DB9），可用于連接調制解調器、蜂窩電話、PDA、ISDN終端適配器、衛星接收機、圖形輸入板、條碼掃描器、標簽打印機、GPS、無線分組、數碼相機、讀卡器等系列設備。

規格參數：
USB界面
符合USB1.0,1.1,2.0標準
USB信號：VCC,D-,D+,GND

支持USB掛起和恢復

支持由USB總線供電

設備提供了預編程的唯一的USB序列號

串口界面

支持RS-232串行接口，從300bps 至921.6Kbps波特率

支持可配置的256字節出站緩沖區和128字節入站緩沖區

FIFO接收和傳輸緩沖區可提高數據吞吐量支持遠程喚醒從調制解調器輸入信號

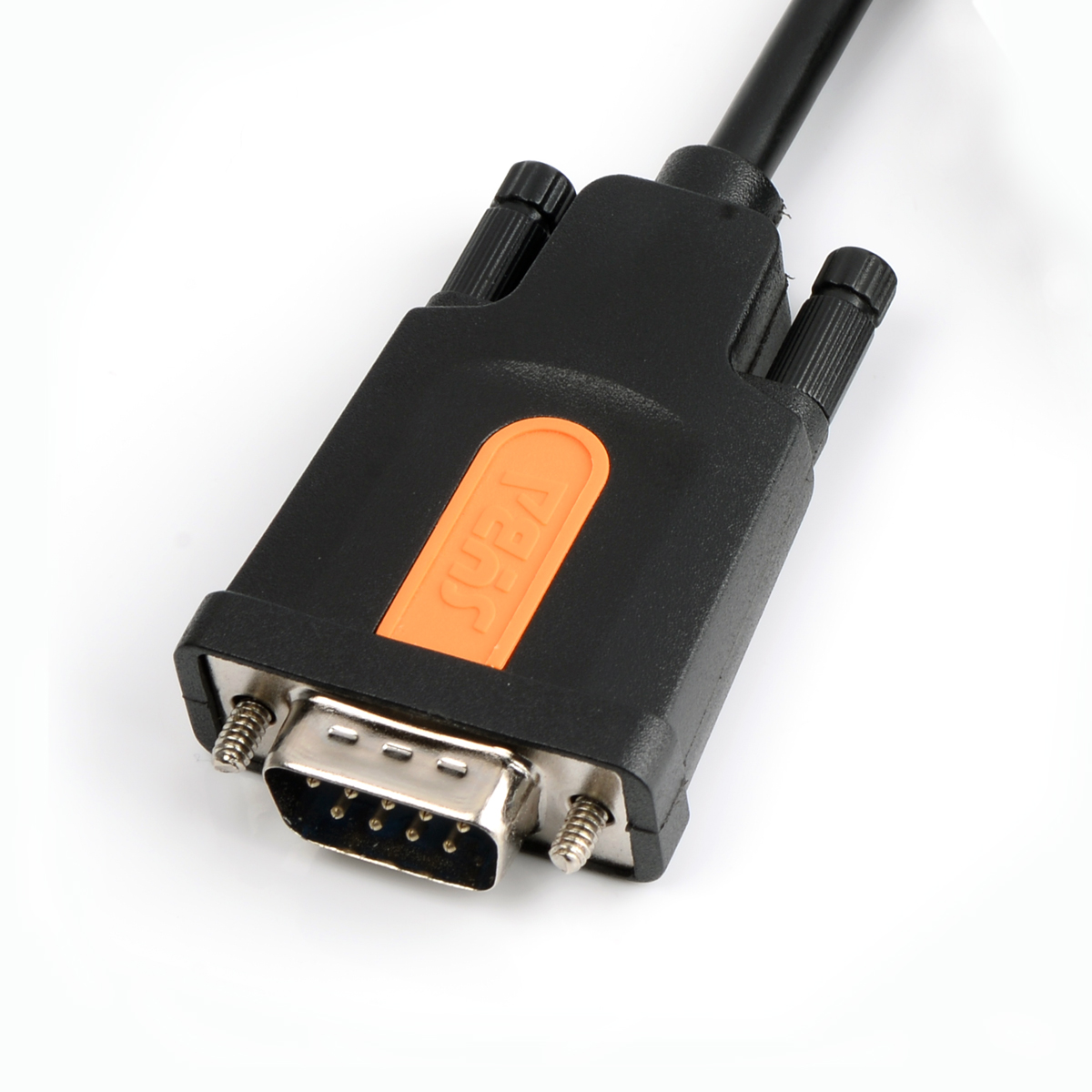

標準RS232接口，采用DB9針定義

RS-232信號：CD,RXD,TXD,DTR,GND,DSR,RTS,CTS,RI

支持7或8數據位

支持1或2停止位
支持奇校驗、偶校驗、空白、標志以及無校驗
全輔助硬件或X-ON/X-OFF流量控制

內建支持事件字符和換行符

支持常用的MODEM聯絡信號RTS、DTR、DCD、RI、DSR、CTS。

驅動系統支持
Windows11/10/8.1/8/7/XP(32 & 64位)/Vista/2008/2003/2000 以及Linux等系統

E1-UAD232F

USB轉RS-232轉換器

說明書

一、概述

隨著計算機產業的不斷發展，USB接口已開始替代計算機原有的各種低速外圍接口，然而工業環境中許多重要的設備仍然使用RS-232接口，因此許多用戶使用USB轉RS-232轉換器來實現計算機與RS-232設備之間傳輸數據。E1-UAD232F是一款采用通用串行總線USB到RS-232的轉換器，采用FDTI公司的芯片，無需外加電源，兼容USB、RS-232協議，能夠通過計算機的USB接口轉換為RS232信號。RS-232的每個數據線提供流通保護，確保RS-232信號正確傳輸。RS-232端通過DB9公頭的連接器連接，轉換器內部帶有零延時的自動收發轉換，獨有的I/O電路自動控制數據流方向，而不需要任何握手信號（如RTS,DTR等），無需跳線設置實現全雙工RS-232模式轉換，即插即用。確保適合一切現在的通信軟件與接口硬件。

E1-UAD232F接口轉換器采用FTDI公司芯片，數據通訊速率300BPS-921.6Kbps。

二、性能參數

1、標準：符合USB2.0 V1.1全速標準，USB速率可達12Mbps

2、USB信號：VCC、D-、D+、GND（A型接口）

3、RS232信號：DCD、RXD、 TXD、 DTR、 GND、 DSR、 RTS、 CTS、 RI

4、工作方式：異步工作、點對點工作

6、方向控制：采用數據流向自動控制技術，自動判別和控制數據傳輸方向

7、波特率：300-921.6Kbps，自動偵測串口信號速率

8、負載能力：支持點到點通信方式
9、傳輸距離：RS-232端5米（傳輸速率為9600bps）,USB線長1.5米

10、接口保護:±15KV靜電保護

11、接口形式:USB端A類接口，DB9公頭的連接器連接

12、傳輸介質:USB屏蔽線

13、使用環境:-20℃到75℃，相對濕度為5%到95%

14、支持Win2000/2003/2008/2012/XP/Vista/7/8/8.1/10/11/CE/Mac/Linux等操作系統

三、連接器和信號

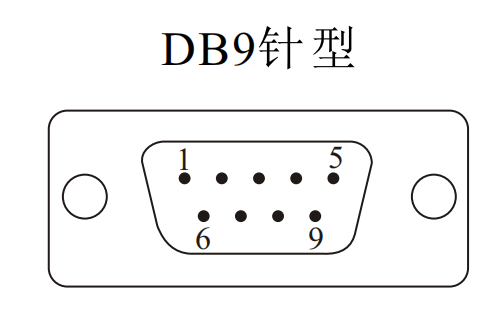

1、RS-232輸出信號及接線端引腳定義

2、USB輸入引腳定義

 VCC、D-、D+、GND

四、硬件安裝及應用

安裝E1-UAD232F接口轉換器前請仔細閱讀本產品及設備使用說明書，將產品插到計算機USB接口，本產品采用USB/DB-9轉換器為產品的輸入/輸出接口，無需跳線設置自動實現RS-232通信。

五、故障及排除

1、數據通信失敗

A、檢查USB接口是否正確，在計算機設備管理端口是否有新增串口

B、檢查RS-232輸出接口接線是否正確

C、檢查供電是否正常

D、檢查接線端子是否連接良好

2、數據丟失或錯誤

A、檢查數據通信設備兩端數據速率、格式是否一致

六、安裝驅動程序

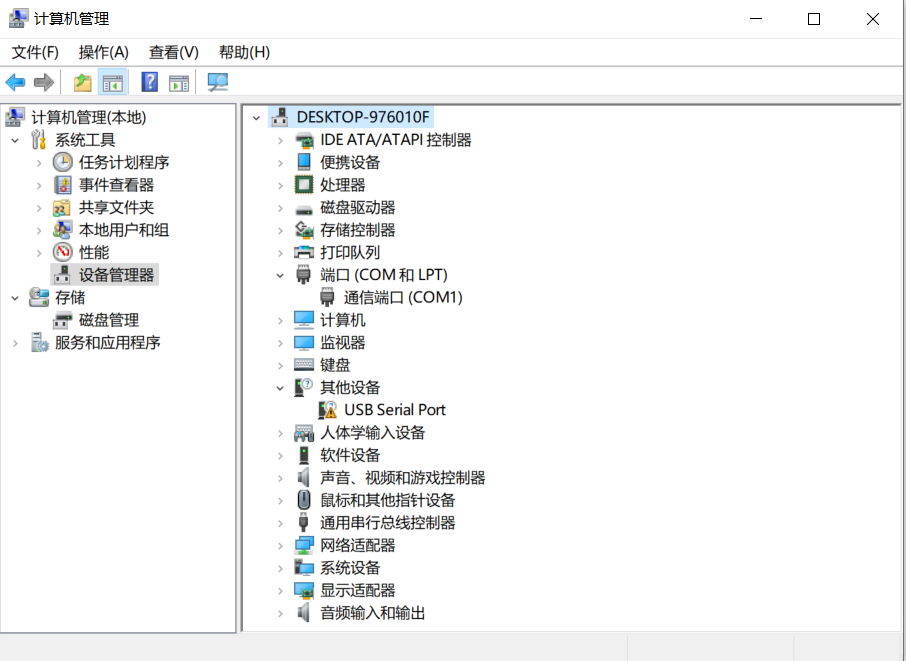

當插上E1-UAD232F產品的時候，系統管理器會在其他設備出現帶黃色嘆號的“USB Serial Port”設備。

打開產品附帶的驅動光盤，在FT232目錄下，選擇USB2.0 Driver目錄，找到計算機對應的操作系統，比如“win xp server2003 2008 2012 Vista 7 8 8.1 10 32-64bit”目錄，運行“CDM211216_Setup.exe”驅動安裝程序，如下圖：

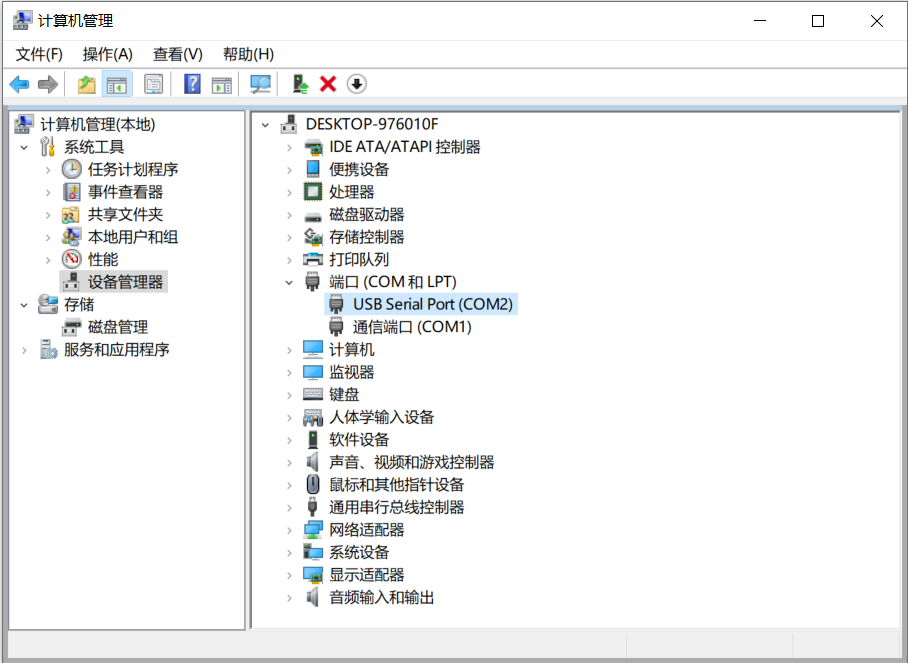

按照程序操作指引自動完成驅動安裝,安裝完后 ，在設備管理器發現 端口（COM和LPT1）下新增串口如：USB Serial Port(COM2)

七、串口端口參數設置

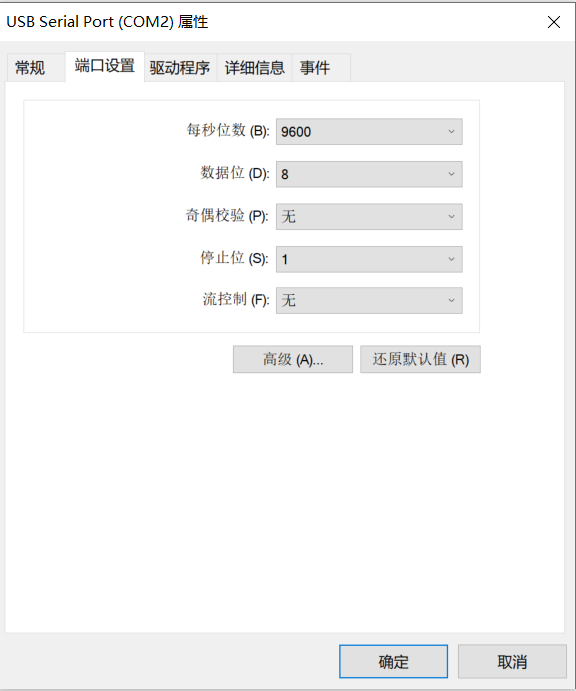

右鍵點擊相應的串口選項，如"USB Serial Port(COM2)", 單擊屬性，在“端口設置”標簽里可以更改COM端口號， 設置傳輸波特率、數據位、奇偶校驗、停止位、流控制等參數。參見下圖：
