性能參數：

1、標準：符合USB2.0  V1.1全速標準，USB速率可達11Mbps

2、USB信號：VCC、DP+、DP-、GND（A型接口）

3、RS485信號：T/R+、 T/R-、 GND

4、RS422信號：T/R+、 T/R-、 RXD+、 RXD-、 GND

5、工作方式：異步工作、點對點、點對多點、2線半雙工、4線全雙工

6、方向控制、采用數據流向自動控技術，自動判別和控?cái)?shù)據據傳輸方向

7、波特率：300-921600bps，自動偵測串口信號速率

8、負載能力：支持點到多點最多可連接32臺從設備

9、傳輸距離：RS-485/RS-422端1200米（傳輸速率為9600bps）,USB口不超5米

10、接口保護:±15KV靜電保護

11、接口形式:USB端A類接口，DB9公頭的連接器連接

12、傳輸介質:雙絞線或屏蔽線

14、使用環境:-20℃到75℃，相對濕度為5%到95%

15、傳輸距離:0-1200米(921600bps-9600bps)

16、支持Win2000/2003/2008/2012/XP/Vista/7/8/8.1/10/11/CE/Mac/Linux等操作系統

包裝清單

1x USB/RS422/485接口轉換器

1x 驅動光盤

1x 說明書

1xDB接線端子

E1-UAD850F

USB轉RS-485/422轉換器

說明書

一、概述

隨著計算機產業的不斷發展，USB接口已開始替代計算機原有的各種低速外圍接口，然而工業環境中許多重要的設備仍然使用RS485/RS422接口，因此許多用戶使用USB轉RS-485/RS-422轉換器來實現計算機與RS-485/RS-422設備之間傳輸數據。

E1-UAD850F是一款采用通用串行總線USB到RS-485/RS-422的轉換器，采用FDTI公司的芯片，無需外加電源、兼容USB、RS-422、RS485協議，能夠通過計算機的USB接口轉換為RS-485或RS-422差分信號。

RS-485/RS-422的每個數據線提供流通保護，確保RS-485/RS-422信號正確傳輸。RS-485/RS-422端通過DB9公頭的連接器連接，轉換器內部帶有零延時的自動收發轉換，獨有的I/O電路自動控制數據流方向，而不需要任何握手信號（如RTS,DTR等），無需跳線設置實現全雙工（RS-422)、半雙工（RS-485）模式轉換，即插即用。確保適合一切現在的通信軟件與接口硬件。

E1-UAD850F接口轉換器可以為點到點，點到多點的通信提供可靠連接，點到多點每臺轉換器可允許連接32個RS-485或RS-422設備，數據通訊速率300-921600bps。

二、性能參數

1、標準：符合USB2.0  V1.1全速標準，USB速率可達11Mbps

2、USB信號：VCC、DP+、DP-、GND（A型接口）

3、RS485信號：T/R+、 T/R-、 GND

4、RS422信號：T/R+、 T/R-、 RXD+、 RXD-、 GND

5、工作方式：異步工作、點對點、點對多點、2線半雙工、4線全雙工

6、方向控制、采用數據流向自動控技術，自動判別和控?cái)?shù)據據傳輸方向

7、波特率：300-921600bps，自動偵測串口信號速率

8、負載能力：支持點到多點最多可連接32臺從設備

9、傳輸距離：RS-485/RS-422端1200米（傳輸速率為9600bps）,USB口不超5米

10、接口保護:±15KV靜電保護

11、接口形式:USB端A類接口，DB9公頭的連接器連接

12、傳輸介質:雙絞線或屏蔽線

14、使用環境:-20℃到75℃，相對濕度為5%到95%

15、傳輸距離:0-1200米(921600bps-9600bps)

16、支持Win2000/2003/2008/2012/XP/Vista/7/8/8.1/10/11/CE/Mac/Linux等操作系統

三、連接器和信號

RS-485/RS-422輸出信號及接線端子引腳定義

四、硬件安裝及應用

安裝E1-UAD850F接口轉換器前請仔細閱讀本產品及設備使用說明書，將產品插到計算機USB接口，本產品采用USB/DB-9轉換器為產品的輸入/輸出接口，無需跳線設置自動實現RS-485或RS-422通信方式，另配DB9接線端子與設備相連，為了保證收發數據穩定性，端子與設備間使用雙絞線連接。

   轉換器與設備端采用RS-422接線方式時，T/R+ T/R-為數據發送，RXD+ RXD-為數據接收。轉換器與設端采用RS-485接線方式時，T/R+ T/R-分為別RS-485的A+（A）與A-（B）。GND代表公共地線。

E1-UAD850F轉換器支持以下四種通信方式：

1、 點到點/四線全雙工

2、 點到多點/四線全雙工

3、 點到點/兩線半雙工

4、 點到多點/兩線半雙工

轉換器作為全雙工或半雙工接線時，為了防止信號的反射與干擾，需要在線路的末端接一個匹配電阻（參數為120歐姆1/4W）

五、通信連接示意圖

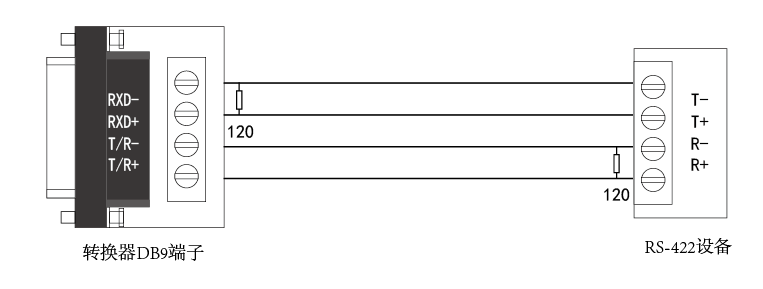

1、RS-422點到點/四線全雙工

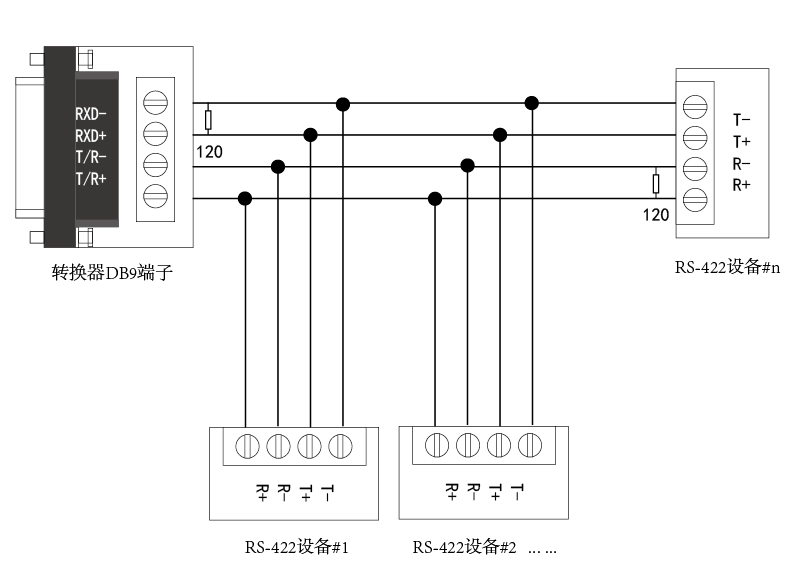

2、RS-422點到多點/四線全雙工

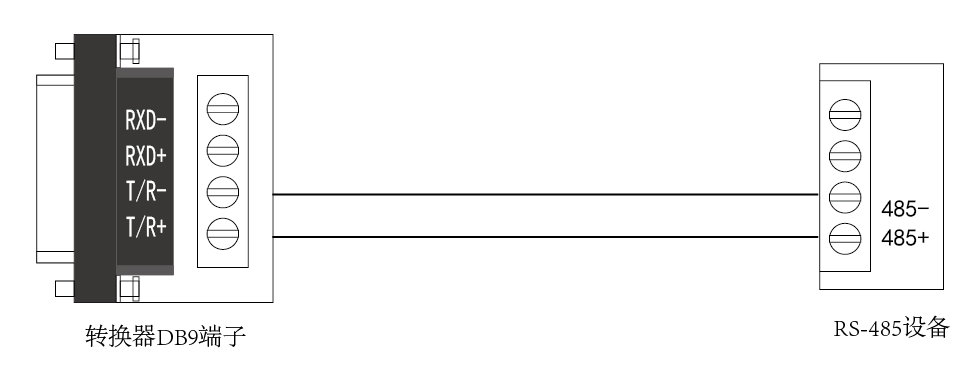

3、RS-485點到點/雙線半雙工

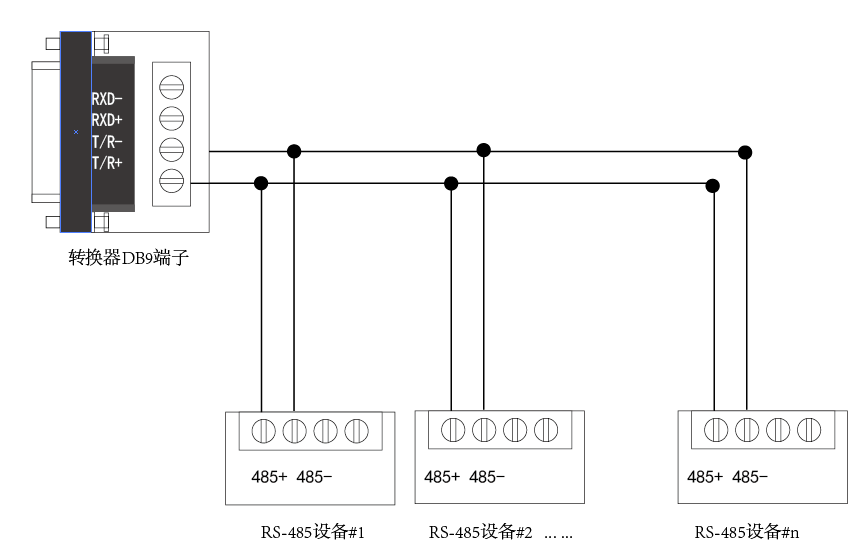

4、RS-485點到多點/雙線半雙工

六、故障及排除

1、數據通信失敗

A、檢查USB接口是否正確，在計算機設備管理端口是否有新增串口

B、檢查RS-485/RS-422輸出接口接線是否正確

C、檢查供電是否正常

D、檢查接線端子是否連接良好

2、數據丟失或錯誤

A、檢查數據通信設備兩端數據速率、格式是否一致

七、安裝驅動程序

當插上E1-UAD850F產品的時候，系統管理器會在其他設備出現帶黃色嘆號的“USB Serial Port”設備。打開產品附帶的驅動光盤，在FDTI目錄下，選擇USB2.0 Driver目錄，找到計算機對應的操作系統，比如“win xp Server2003 2008 2012 Vista 7 8 8.1 10 32-64bit”目錄，運行“CDM211216_Setup.exe”驅動安裝程序，按照程序操作指引自動完成驅動安裝,安裝完后 ，在端口（COM和LPT1）下新增USB Serial Port(COMx)

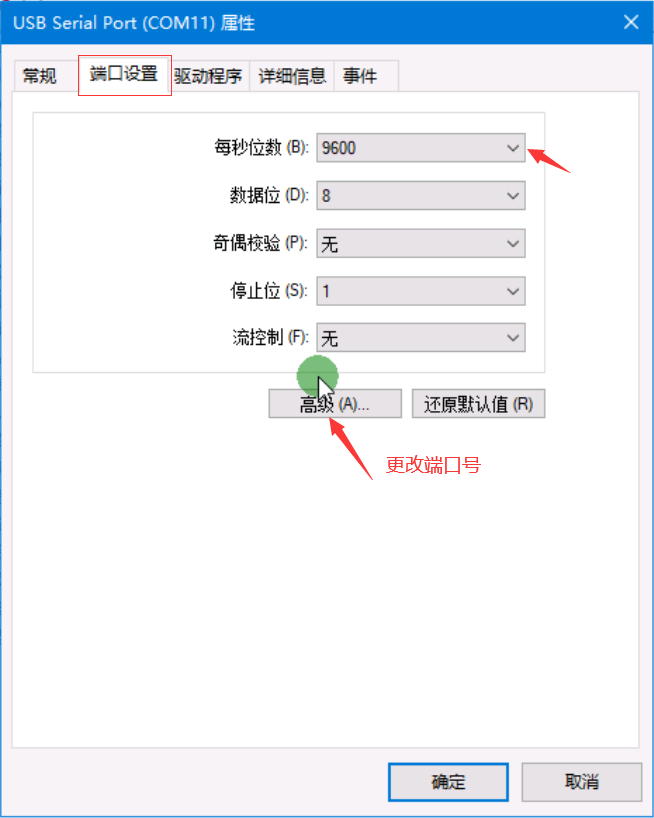

八、串口端口參數設置

右鍵點擊相應的串口選項，如"USB Serial Port(COM1x)", 單擊屬性，在“端口設置”標簽里可以更改COM端口號， 設置傳輸波特率、數據位、奇偶校驗、停止位、流控制等參數。參見下圖：設置波特率時請參考設備波特率傳輸要求，設備端或應用軟件必須與電腦端口波特設置一致，才能確保數據正確傳輸。
