產品概述：

本產品由電腦PCI-Express插槽擴展出2個SATA接口，SATA傳輸度高達6.0Gbps。支持符合SATA修訂3.2規范的SATA6Gbps

設備。它也是向后兼容的SATA1.5Gbps和3.0Gbps設備。支持RAID0，RAID1，SPAN，當不配置陣列模式時，可作為擴展

模式的SATA設備使用。

功能參數：

嵌入式8位微處理器主控芯片

基于ASMedia的控制器支持2.5Gbps和5.0Gbps的通信速度

兼容PCI-Express 2.0/Mini PCI-E1.1標準

支持RAID 0，1，SPAN和擴展模式

支持Windows11/10/8.1/8/7Vista/Server2019-2008 32/64位操作系統

PCI-Express界面

支持PCI-Exprss2.0 lx接口

支持2.5Gbps（Gen1）與5Gbps（Gen2）傳輸率

符合PCI Express規范Ver2.0符合PCI Express擴展卡Rev2.0電氣規范

支持SATA AHCI規范Rev.1.3

遵循SATA3.2版本支持單獨的刷新獨立的SSC

支持PCI-Express鏈路層電源管理支持消息信號中斷

SATA界面

擴展出2個SATA6Gbps端口

符合SATA規范3.2

支持6.0Gbps、3.0Gbps和1.5Gbps的傳輸速度

兼容SATA-IIII(6 Gbps)、SATA-II(3 Gbps)、SATA-I(1.5Gbps)硬盤和SSD支持Gen1M和Gen2m SATA PHY。

支持本機命令隊列(NCQ)支持SATA端口倍增

支持SATA端口熱拔

支持IDE/AHCI模式

陣列功能

嵌入式8位微處理器硬件RAID引擎

支持RAID0，RAID1，SPAN

RAID模式可通過陣列卡BIOS設置，也可通過系統GUI工具來配置

支持S.M.A.R.T功能

支持自動重建

支持高性能離線重建

支持后臺重建

一、產品概述：

本產品由電腦PCI-Express插槽擴展出2個SATA接口，SATA傳輸度高達6.0Gbps。支持符合SATA修訂3.2規范的SATA6Gbps

設備。它也是向后兼容的SATA1.5Gbps和3.0Gbps設備。支持RAID0，RAID1，SPAN，當不配置陣列模式時，可作為擴展

模式的SATA設備使用。

功能參數：

嵌入式8位微處理器主控芯片

基于ASMedia的控制器支持2.5Gbps和5.0Gbps的通信速度

兼容PCI-Express 2.0/Mini PCI-E1.1標準

支持RAID 0，1，SPAN和擴展模式

支持Windows11/10/8.1/8/7Vista/Server2019-2008 32/64位操作系統

PCI-Express界面

支持PCI-Exprss2.0 lx接口

支持2.5Gbps（Gen1）與5Gbps（Gen2）傳輸率

符合PCI Express規范Ver2.0符合PCI Express擴展卡Rev2.0電氣規范

支持SATA AHCI規范Rev.1.3

遵循SATA3.2版本支持單獨的刷新獨立的SSC

支持PCI-Express鏈路層電源管理支持消息信號中斷

SATA界面

擴展出2個SATA6Gbps端口

符合SATA規范3.2

支持6.0Gbps、3.0Gbps和1.5Gbps的傳輸速度

兼容SATA-IIII(6 Gbps)、SATA-II(3 Gbps)、SATA-I(1.5Gbps)硬盤和SSD支持Gen1M和Gen2m SATA PHY。

支持本機命令隊列(NCQ)支持SATA端口倍增

支持SATA端口熱拔

支持IDE/AHCI模式

陣列功能

嵌入式8位微處理器硬件RAID引擎

支持RAID0，RAID1，SPAN

RAID模式可通過陣列卡BIOS設置，也可通過系統GUI工具來配置

支持S.M.A.R.T功能

支持自動重建

支持高性能離線重建

支持后臺重建

包裝明細
PCI-Express SATA陣列卡 1片
驅動光盤 1張
使用指南 1頁

安裝必知
用戶應具備在臺式電腦上安裝擴展卡及安裝驅動的基本常識，如果有任何疑問，請致電當?shù)亟?jīng)銷商或廠商技術 支持。
主板必須具備一個可使用的PCI-Express 2.0或上的插槽及支持的操作系統。
警告:在安裝陣列卡前，請務必備份好硬盤的數據，任何的陣列操作都可能引起數據丟失。廠商不負責由些而引起的損失。

硬件安裝
1. 關閉電腦及其連接的外部設備.
2. 斷開主機電源
3.打開主機機箱，可參考相應的電腦使用指南。
4.找到可用的PCI-Express 2.0插槽。把陣列卡插入牢固并均勻的插到PCI-E插槽中，并用螺絲固定到機箱上。
5.正確地把數據線與電源線連接到硬盤與陣列卡上。
6.蓋上機箱蓋，鎖緊機箱螺絲。

驅動安裝

Windows11，10，Linux操作系統已集成驅動程序，安裝好陣列卡即可使用。

陣列配置

1、如果不創建陣列，請略過，直接連接硬盤，進入系統后即可作為擴展模式使用。

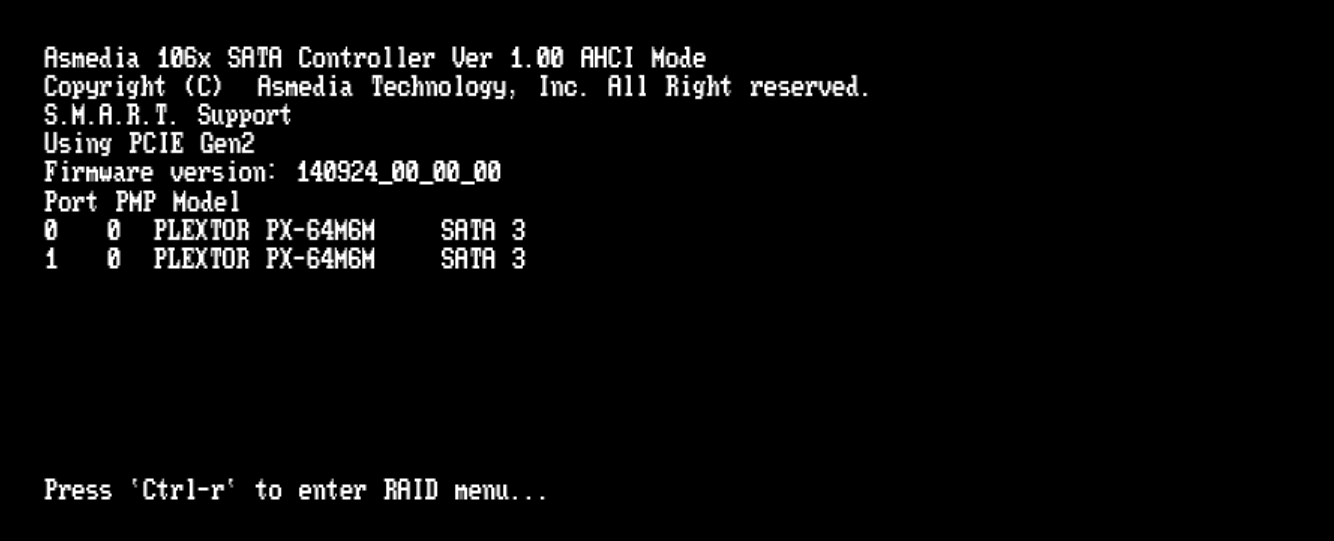

2、開機自檢時，會顯示陣列卡信息，如下圖。

按Ctrl鍵同時按 r 鍵進入陣列卡設置界面

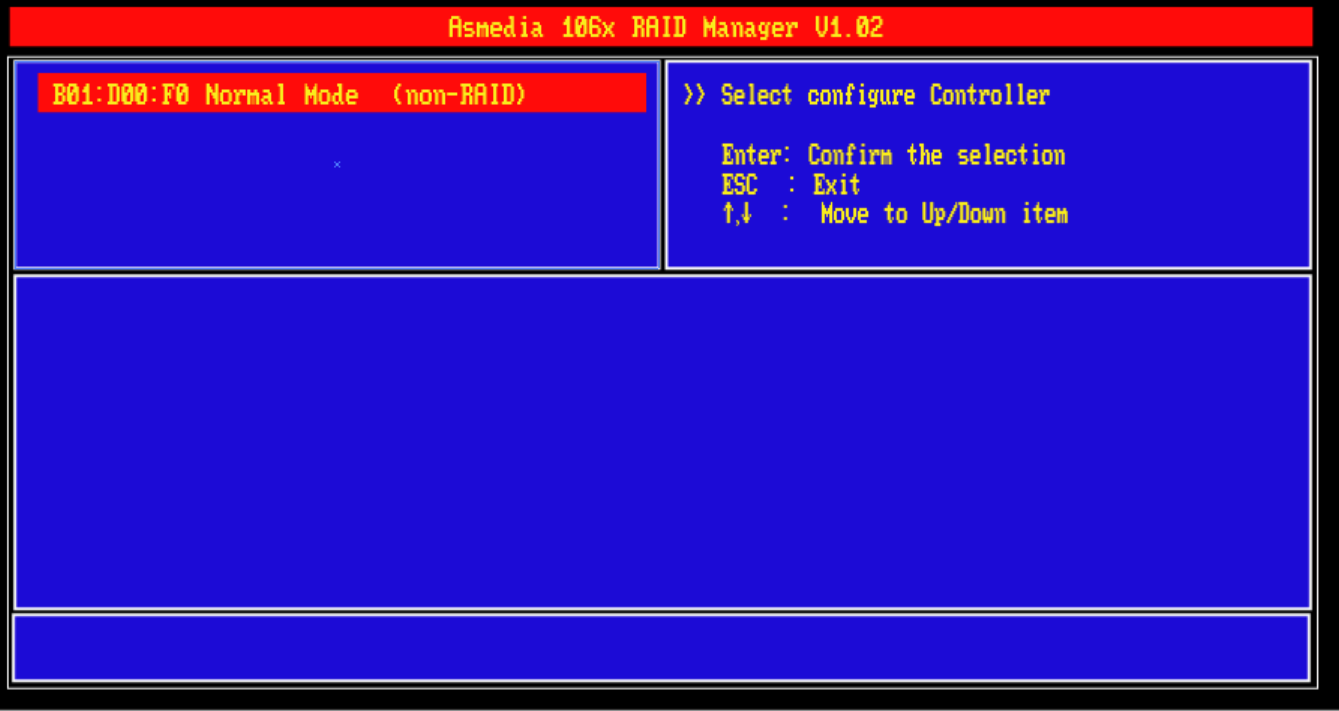

選擇 B01:D00:F0 Normal Mode (non-RAID)按回車鍵，進入陣列操作設置：

Remove RAID    刪除陣列     Create RAID 0 創建RAID0

Create RAID 1  創建RAID1    Create SPAN   創建SPAN

本手冊以RAID1為例創建RAID。

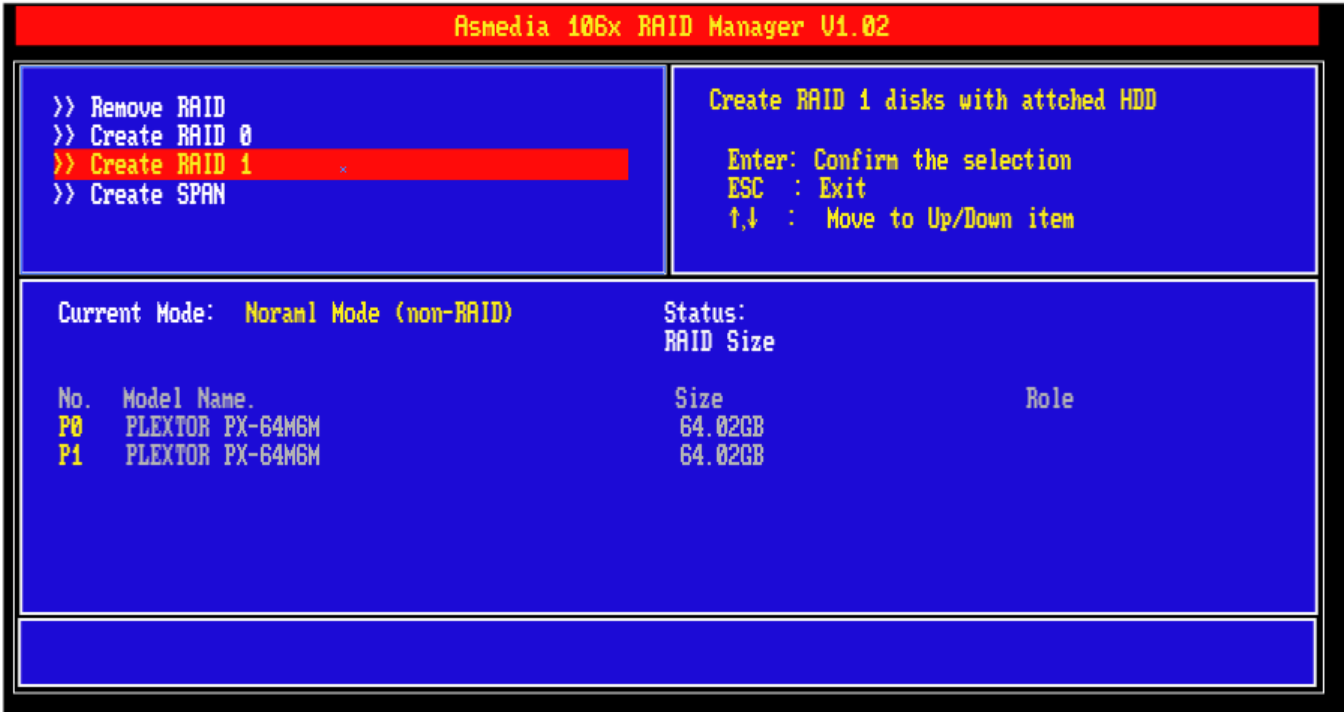

選擇“Create RAID 1”并按回車

當陣列創建時，硬盤原有的數據當全部被清除，請確認好后輸入“y”開始創建陣列。

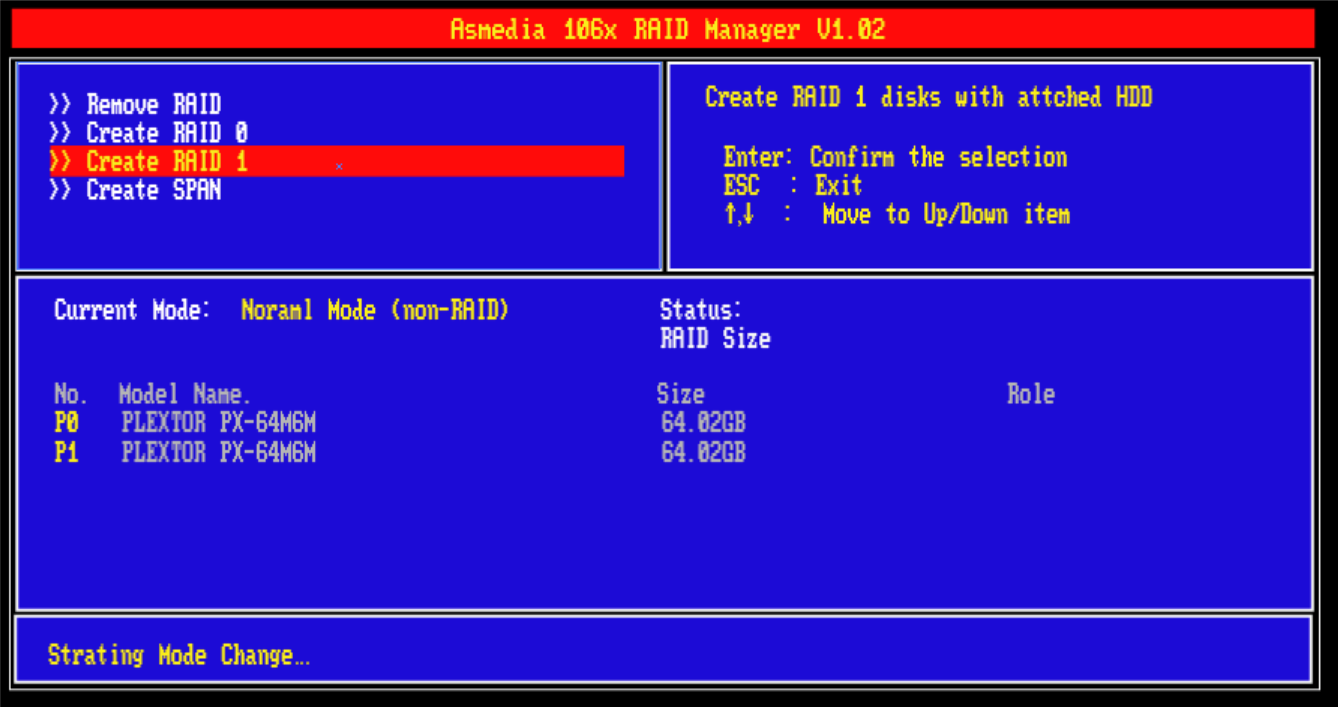

陣列開始創建中，陣列卡管理工具左下角顯示Strating Mode Chang...，創建完成后，左下角顯示出Mode Change is Completed。

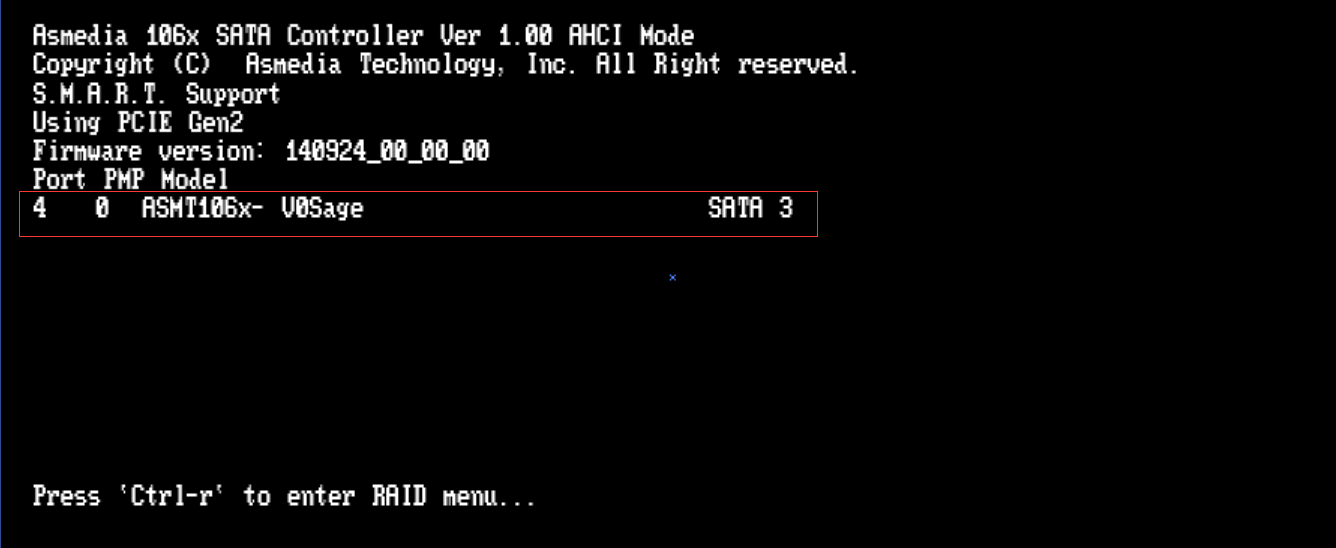

創建完成后，重新啟動電腦，陣列卡檢測界面顯示出陣列的狀態，此時陣列組的2個硬盤會被主板及系統識別為一個硬盤，可以正常進行格式化，分區以及安裝系統等操作，如果做為數據盤使用，進入系統后，在磁盤管理界面進行分區格式化即可使用。

當不組建陣列時，陣列卡連接的磁盤，可以直接作為擴展盤來使用，進入系統直接分區格式化即可。
