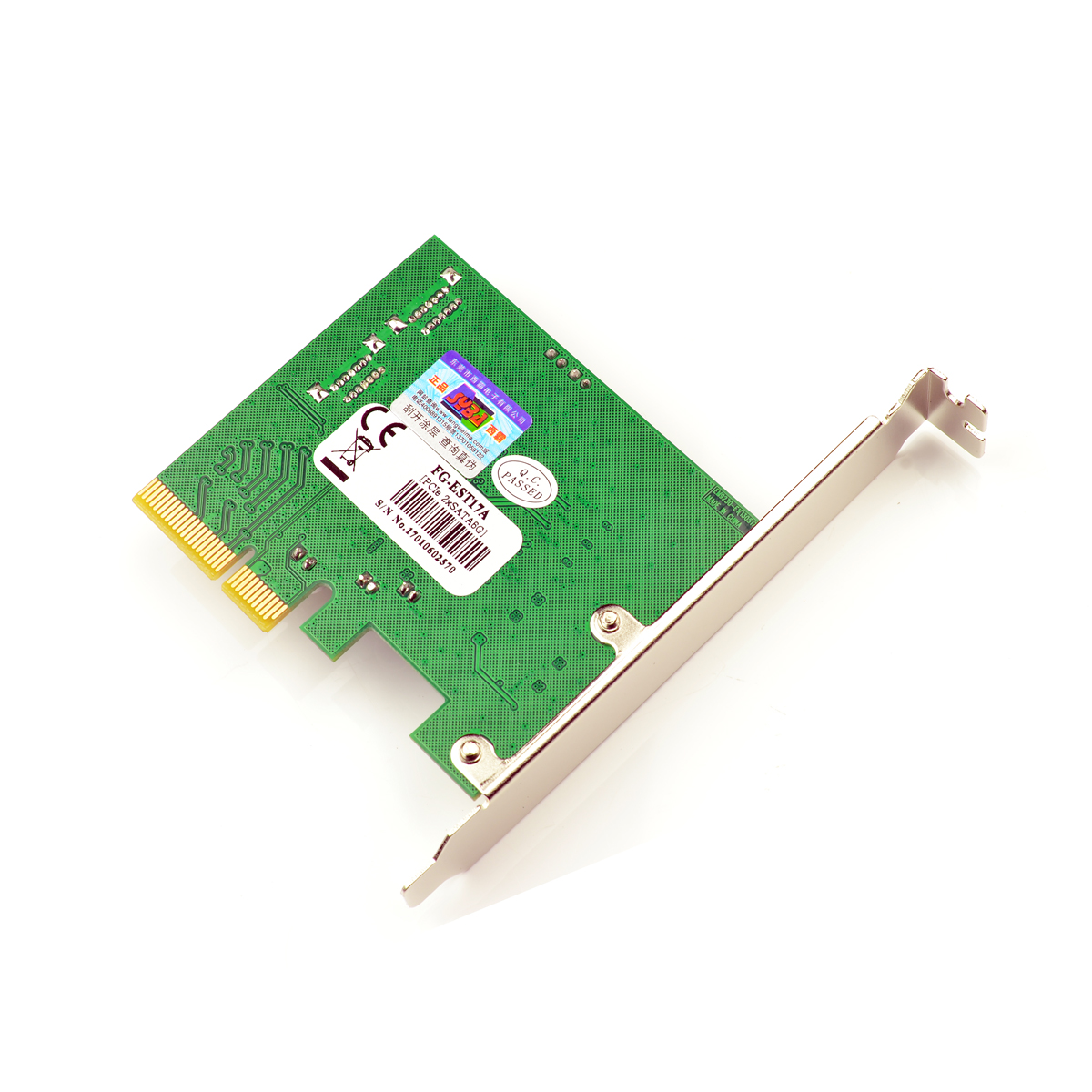

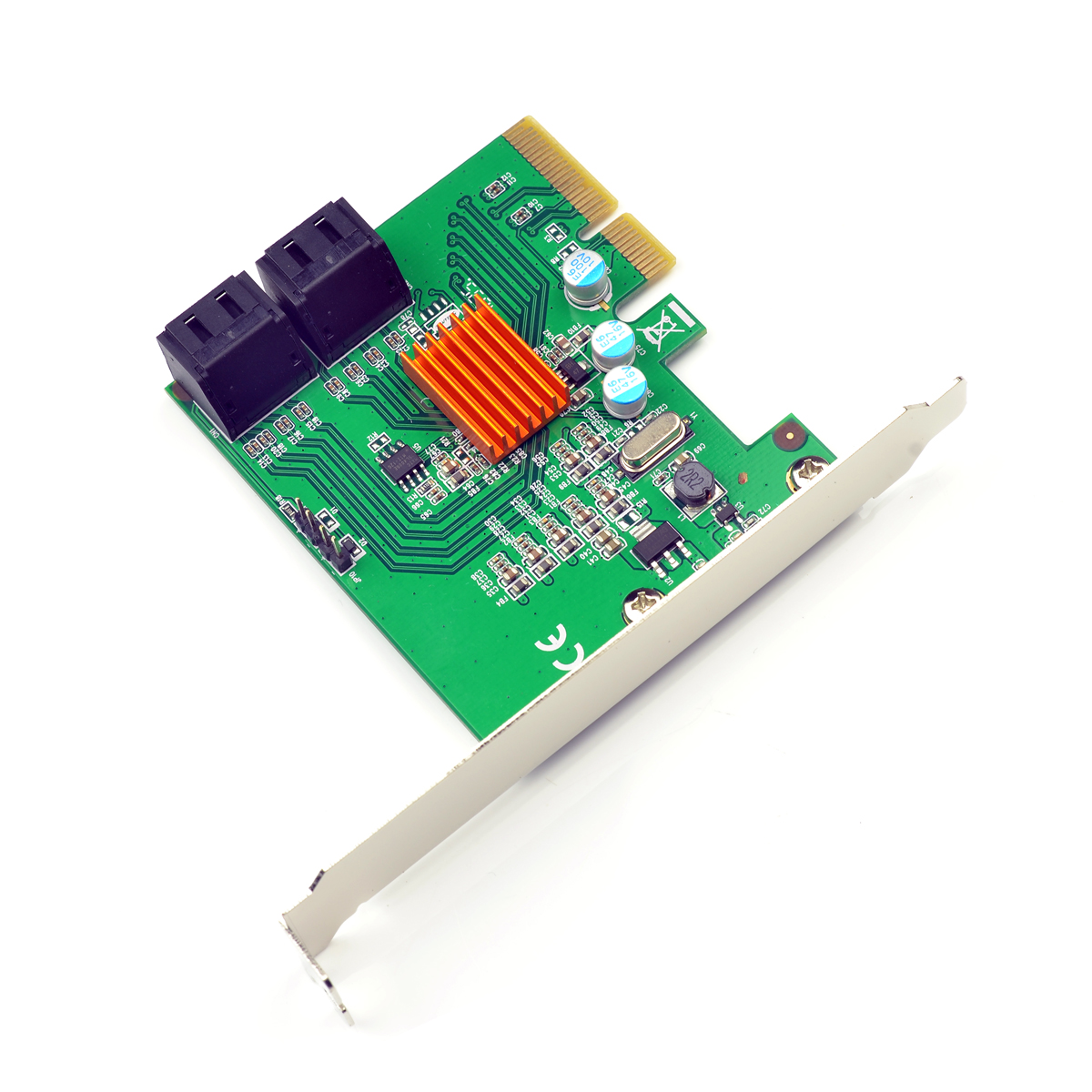

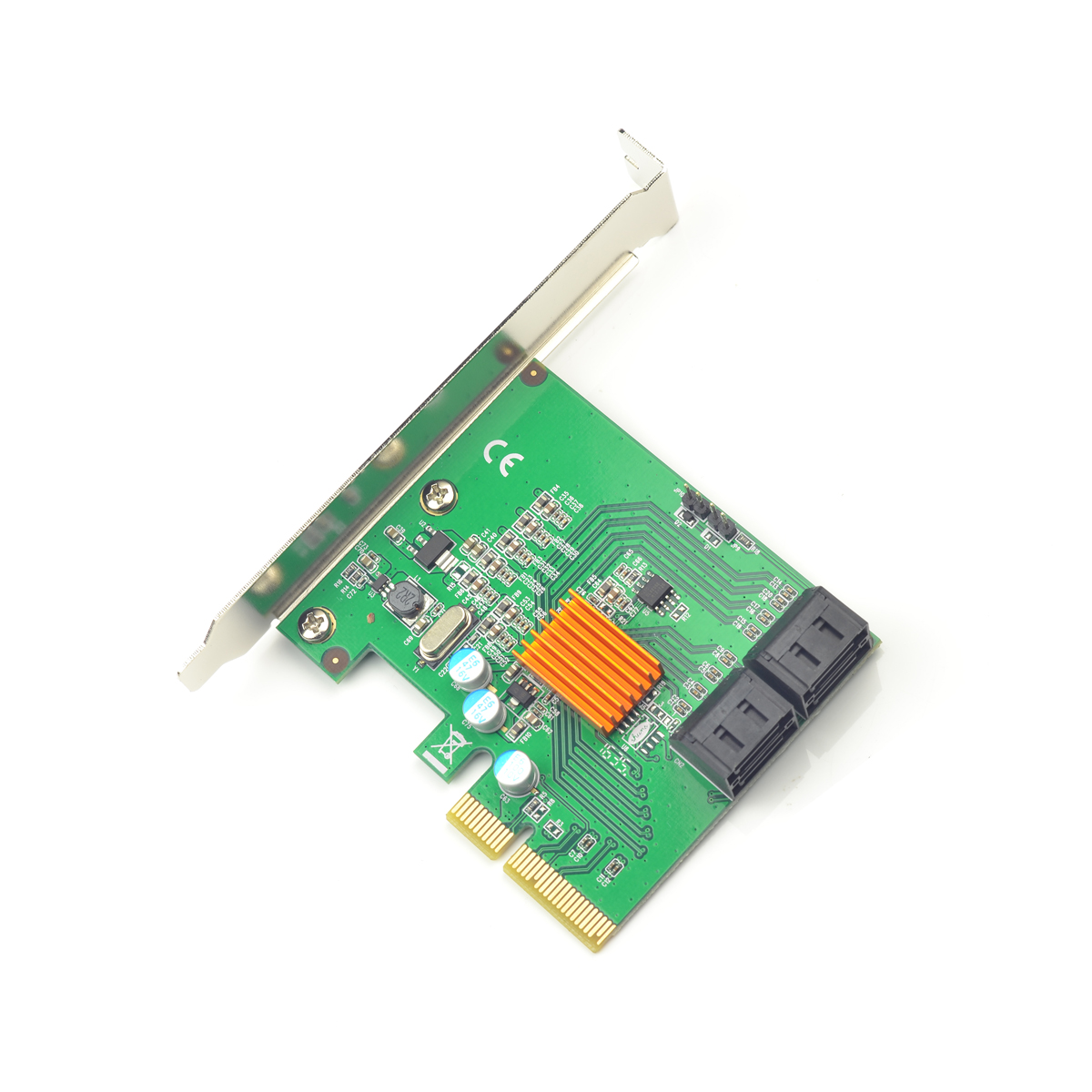

西霸FG-EST17A、FG-EST11B E5-PCE9230-4R 采用相同主控芯片，使用說明可共同參考。

FG-EST17A為4個內置sata接口，F(xiàn)G-EST11B為四個內置sata或兩個內置sata與兩個外置esata通過跳線選擇。

簡介
FG- EST11B陣列卡采用Marvell HyperDuo技術，快速響應固態硬盤 (SSD)，形成一個高性能、高速的大容量存儲方案， HyperDuo技術采用智能算法自動調整讀寫頻繁訪問的存儲數據，而其他的數據安全的存放在硬盤上。此項技術由一個存儲程序來虛擬硬盤，將數據高速地傳 輸給用戶。
FG-EST11B陣列卡采用PCI-Express 2接口型式，傳輸率高達10Gps/S,充分發揮SATAIII硬盤效率。同時支持高性能的RAID0與RAID1，能夠有效地保障數據安全與提高數據傳輸速度。
FG-EST11B在設計上采用跳線方式，可同時使用4個內置SATA接口，或者使用外部二個e-SATA接口與內部二個SATA接口，使用戶使用不同接口設備更加便捷。

功能與參數
通用標準
采用Marvell PCI-Express 2.0 SATA 6Gbps控制芯片
2-Lane PCI-Express 2.0接口界面，支持帶寬高達10.0Gbps
符合PCI-Express 2.0協議
支持Windows 7,Vista,XP,Server 2003/2008 32-/64-bit,Server 2008 R2, Linux 及MAC OS操作系統
Serial-ATA (SATA) 界面
可變組合的SATA 6.0Gbps接口 (內置SATA接口，外置e_SATA接口)
可連接4個 SATA設備
符合Serial-ATA 3.0規范
支持傳輸率真 6.0Gbps, 3.0Gbps, and 1.5Gbps
支持硬件RAID 0, 1,10 and JBOD
使用SSD硬盤時，HyperDuo模式支持安全模式 (Mirrored Protection) 與提升效率(Cost-Optimized)
支持啟動功能
支持Native Command Queuing (NCQ)
支持端口倍增FIS功能
支持SATA接口熱插拔
可選配8CM低擋板（鐵片）

包裝明細
PCI-Express SATA陣列卡 1片
驅動光盤 1張
用戶手冊 1張
LED連接線（選配件） 1條

安裝必知
用戶應具備在臺式電腦上安裝擴展卡及安裝驅動的基本常識，如果有任何疑問，請致電當?shù)亟?jīng)銷商或廠商技術 支持。
主板必須具備一個可使用的PCI-Express 2.0 slot (x4/ x8/ x16)及支持的操作系統。
警告:在安裝陣列卡前，請務必備份好硬盤的數據，任何的陣列操作都可能引起數據丟失。廠商不負責由些而引起的損失。

硬件安裝
1. 關閉電腦及其連接的外部設備.
2. 斷開主機電源
3.打開主機機箱，可參考相應的電腦使用指南。
4.找到可用的PCI-Express 2.0插槽。把陣列卡插入牢固并均勻的插到PCI-E插槽中，并用螺絲固定到機箱上。
5.正確地把數據線與電源線連接到硬盤與陣列卡上。
6.連接主機硬盤燈到陣列卡JP9 插針上(如下圖)，連接時請注意電源方向
7.把LED連接線一端連接到主板LED燈插針上，另一端連接插針JP10, 這樣主板硬盤讀寫數據與陣列卡硬盤數據傳輸，主機硬盤燈都顯示讀寫狀態.
8.蓋上機箱蓋，鎖緊機箱螺絲。

跳線設置

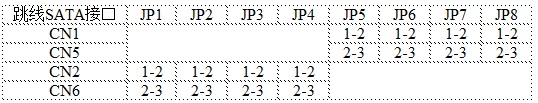

通過跳線，可以自由地SATA端口連接方式，具體跳線方式參考下表：

Marvell BIOS工具 (MBU)警告：陣列操作可能會清除硬盤數據，使用前請備份

創建陣列或創建HyperDuo虛擬磁盤：
1.前閉電腦電源，如果不建陣列或/HyperDuo 虛擬磁盤請略過此步。
2.當電腦啟動顯示陣列管理界面時請按[Ctrl] + [M] 組合鍵
3.當進入MBU管理界面后，is entered, scroll to HBA0: Marvell 0 in the Topology pane by the up and arrow key on the keyboard and press Enter.
4.Choose Configuration Wizard and press Enter to start creating the RAID/HyperDuo virtual disk.
5. Select the free physical disks available by using the arrow keys to scroll through the disks and press Space Bar. After selecting all the disks needed, press Enter to continue.
6. Choose the RAID option:

RAID級別:
RAID 0 – Striping（條帶陣列）
RAID 1 – Disk Mirroring（鏡像）
RAID 10 – Stripe of mirrors（條帶+鏡像）
條帶陣列尺寸： 32K, 64K
此選項定義虛擬磁盤數據塊尺寸大小，選用較大的條帶尺寸，可以一次性讀寫較大的數據，適用于較大數據傳輸，比如聲音，圖片或音像等。較小的條帶尺寸是適用于小文件傳輸，比如郵件、文檔等。
Name: 用戶創建陣列名稱
7.選擇HyperDuo參數：
HyperDuo Mode:Safe; Mirrored Protection鏡像保護，用于數據可靠性較高場所
Keep original data: Yes, No (僅在安全模式下可用)

在當前硬盤保留或刪除數據
Threshold(%): 10-100由用戶輸入配置
                        定義優化SSD比率：默認為90=
                        Default is 90.
8. 選擇 Next 并按 [Y] 鍵創建虛擬盤 to start creating the virtual disk.
9. 請按 F10 并按 [Y]鍵退出管理界面
注意: HyperDuo虛擬盤至少連接一個 SSD或一個HDD硬盤.

重建虛擬盤：

1.當RAID 1模式或SSD HyperDuo安全模式下有磁盤損壞時， 陣列卡的BIOS工具 (MBU)將標記虛擬盤為 ;危險級;
2.用相同容量的硬盤或固態硬盤到虛擬盤中損壞的硬盤或SSD磁盤。
3.當電腦啟動到MBU界面時，按[Ctrl] + [M] 組合鍵進入陣列管理界面
4.選取虛擬盤ID, 按回車鍵并選擇Rebuild選項.
5.選擇可用的硬盤或SSD磁盤，按空格鍵與回車替換對應的磁盤。
6. 按 [Y]鍵 開始.陣列管理工具將顯示重建狀態與完成百分比。這個過程依據重建容量大小花費不同的時間。

Marvell存儲管理工具 (MSU)   RAID/HyperDuo設置

 FG-EST11B陣列卡存儲管理工具可以創建或管理陣列。
1.  啟動Windows并且把驅動光盤放到CD-ROM驅動器中（假定光驅的盤符為D）
2.訪問光盤如下文件夾：

          D:\Marvell\88SE9230\Utility\
3.  運行 MSUSetup.exe ，開始安裝應用程序
4.依照屏幕的提示完成管理工具的安裝。
5. 安裝完成后，雙擊桌面MSU程序快捷鍵，不同的Windows版本, Internet Explorer瀏覽器可能檢測到安全等級問題，選擇Continue to this website (not recommended) 繼續打開MSU程序.
6.打開的MSU可能有登錄頁，如果你沒有密碼，請不用輸入直接點擊Login進入.
7. 當進入MSU用戶界面,選擇 Adapter當連接4個物理驅動器時,通過TAB鍵,你能找到HyperDuo virtual disk, 這時需要至少一個HDD硬盤和1個或多個SSD硬盤.,
8.  選擇Create HyperDuo, 然后選擇Safe mode(安全模式)或者Capacity mode(容量模式).
9.點擊Keep Original Data(保存原始數據) 把數據備份到HDD硬盤,也可選擇uncheck,清除所有數據,此選項只能在安全模式下操作
10.在Threshold (%) f選項框輸入10到100的數值. Threshold (%) 代表MSU處理器優化SSD的百分率,默認數值為90.
11.  按Submit按鈕. MSU顯示的優化進度條,這可能要花一段時間完成.
12.如果你想快速創建HyperDuo虛擬磁盤,請選擇Quick Create Wizard.
13.選擇Safe mode(安全模式)或 Capacity容量模式),然后按Submit按鈕. MSU將幫助自動創建HyperDuo 虛擬盤.mode(
14.要創建陣列,請選擇Create RAID選項. 然后選擇陣列級別: RAID0, RAID1或RAID10.
15.選擇足夠可用的磁盤用于陣列 (RAID0 至少需要二塊硬盤,RAID1 僅需要2塊硬盤,RAID10需要4塊硬盤),然后按Next按鈕.
16.輸入陣列名稱, 或者使用默認陣列名稱.
17.為虛擬盤選擇Initialization模式
18.為虛擬盤分配Stripe Size(條帶陣列)尺寸: 32K或64K.
19.請按Submit按鈕. MSU 將創建陣列并顯示創建進度條.
20.重啟系統,完成陣列創建.

驅動安裝

在Windows Vista, Server 2008, Windows 7, Server 2008 R2操作系統下安裝驅動:
1.  把隨卡附帶的光盤插入CD(或DVD)驅動器,本說明書中假定其在系統中的盤符為D.
2.  Windows系統將自動檢測到SATA陣列卡,在設備管理器中其他設備下,鼠標右鍵點擊帶有黃色嘆號的Marvell Console ATA Device 并選擇更新驅動程序.
3.  選擇 “瀏覽計算機以查找驅動程序軟件(R)”.
4.  依照不同的操作系統,指定驅動目錄路徑到:
Windows Vista, Server 2008, Windows 7 32-bit:
D:\Marvell\88SE9230\Windows\storport\i386
Windows Vista, Server 2008, Windows 7 64-bit and Server 2012 R2:
D:\Marvell\88SE9230\Windows\storport\amd64
5.  依照系統提示完成驅動程序安裝.
6.  安裝完成后,在設備管理器設備列表將顯示: Marvell Unify Configuration.

 在 Windows XP, Server 2003操作系統下安裝:
在Windows Vista, Server 2008, Windows 7, Server 2008 R2操作系統下安裝驅動:
7. 把隨卡附帶的光盤插入CD(或DVD)驅動器,本說明書中假定其在系統中的盤符為D.
8. Windows系統將自動檢測到SATA陣列卡,選擇”不,下一次”并點擊”繼續”.
9. 選擇 “瀏覽計算機以查找驅動程序軟件(R)”.
10.依照不同的操作系統,指定驅動目錄路徑到:
Windows Vista, Server 2008, Windows 7 32-bit:
D:\Marvell\88SE9230\Windows\storport\i386
Windows Vista, Server 2008, Windows 7 64-bit and Server 2008 R2:
D:\Marvell\88SE9230\Windows\storport\amd64
11. 依照系統提示完成驅動程序安裝.
12.安裝完成后,在設備管理器設備列表將顯示: Marvell Unify Configuration.

1). Start Windows and insert the driver CD into the CD-ROM drive, assume drive D.
2). Windows will automatically detect the SATA card. Select “No, not this time” and click the Next button to continue.
3). 選擇“從列表或指定位置安裝(高級)” 然后點擊下一步按鈕.
4). 依照不同的操作系統,指定驅動目錄路徑到:
Windows XP 32-bit and Server 2003 32-bit:
D:\Marvell\88SE9230\Windows\miniport\i386
Windows XP 64-bit and Server 2003 64-bit:
D:\Marvell\88SE9230\Windows\miniport\amd64
5). 依照系統提示完成驅動程序安裝.
6).當安裝完成后,在設備管理器設備列表中會顯示: Marvell 92xx SATA 6G Controller (在SCSI and RAID 控制器下).
13.對于陣列卡,將檢測到Marvell Console SCSI Processor Device設備, 選擇 “不, 不是這一次” 并點擊下一步按鈕.
14.選擇“從列表或指定位置安裝(高級)” 然后點擊下一步按鈕.
15.依照不同的操作系統,指定驅動目錄路徑到:Windows XP 32-bit and Server 2003 32-bit:
D:\Marvell\88SE9230\Windows\storport\i386
 Windows XP 64-bit and Server 2003 64-bit:
D:\Marvell\88SE9230\Windows\storport\amd64
16. 依照系統提示完成驅動安裝.
17. 將安裝完成后,在設備管理器設備列表將顯示: Marvell Unify Configuration (在系統設備下).
18. 當完成以上兩個過程安裝后,陣列卡將完成安裝驅動程序安裝,將連接SATA設備后,SATA設備的驅動安裝依照設備的手冊進行安裝.如果連接硬盤等 ,系統將自動檢測并完成安裝.

在陣列卡上安裝操作系統的驅動安裝:

按[Ctrl] + [M] 組合鍵,進入陣列卡的BIOS界面.按照你的需要組建好陣列后,對于Windows XP, Server 2003等操作系統,需要準備軟驅.并將驅動程序復制到軟盤根目錄下.當操作系統安裝光盤運行后,按照提示按F6來加載陣列卡或SCSI卡第三方驅動,系 統后繼續進行安裝,將提示按”S”鍵從軟盤加載驅動時,請按提示進行操作.完成驅動加載.
