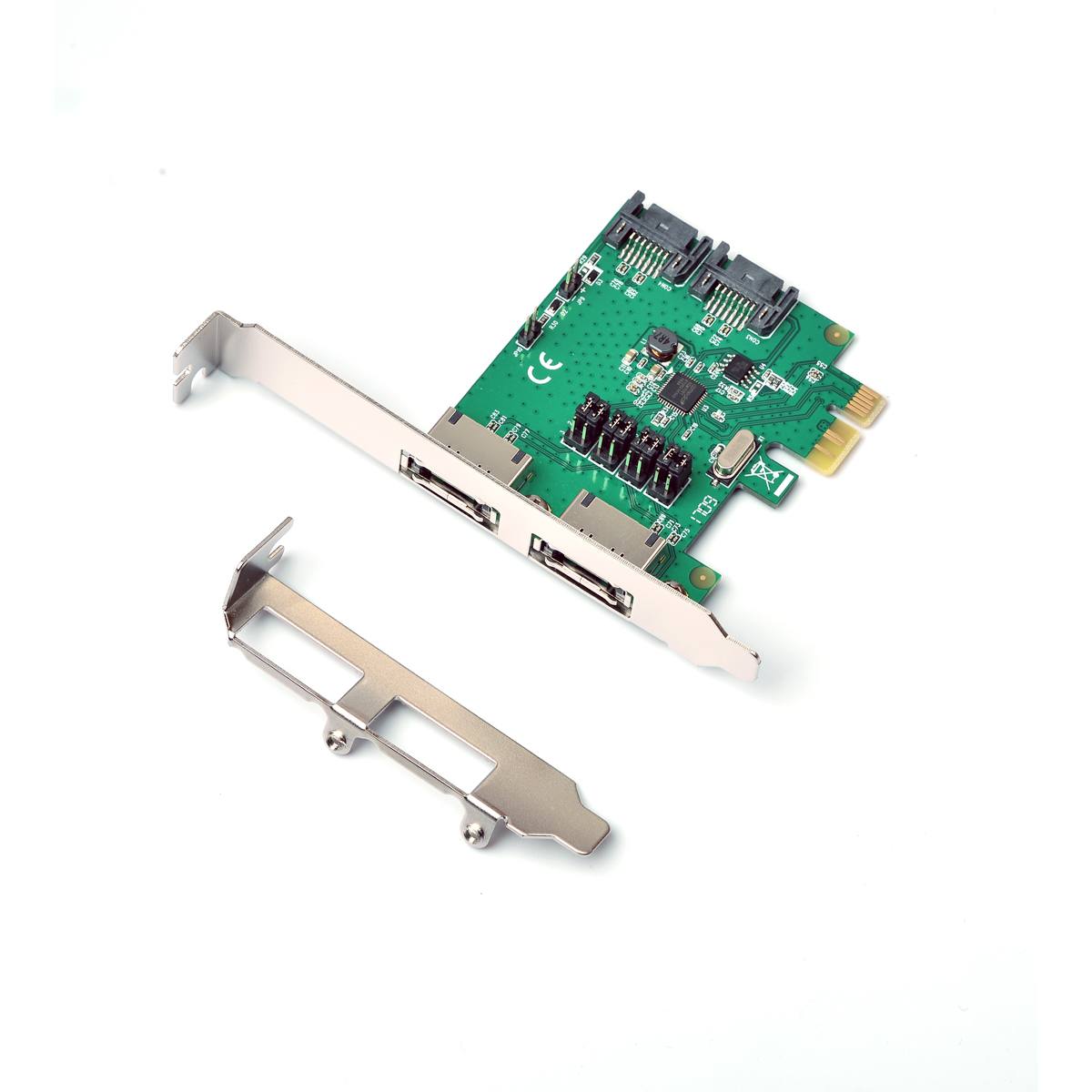

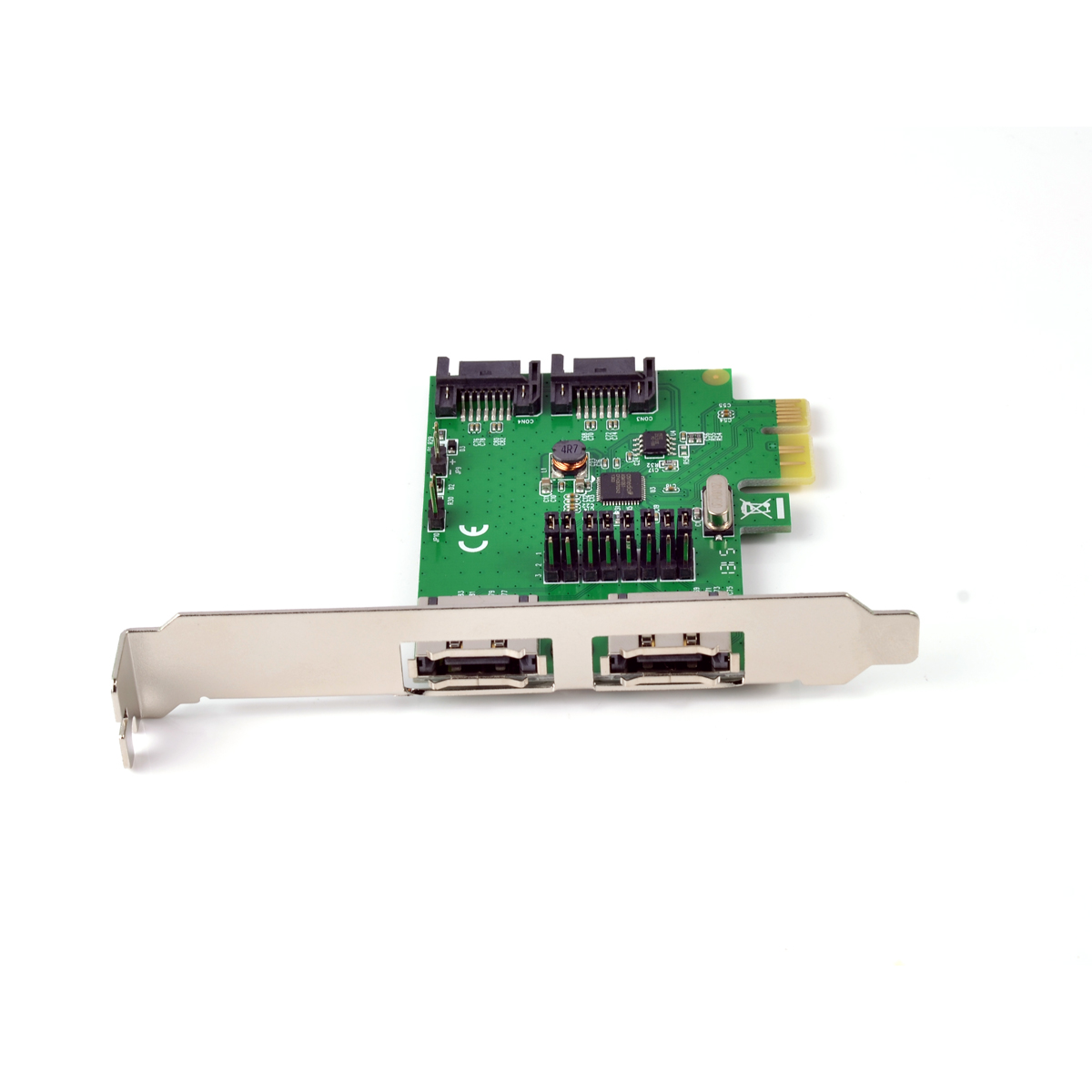

本產品由原生PCI Express 1-Lane 2.0界面擴展出2個SATA 6Gbps接口, 符合串行ATA 3.0規范,向下兼容SATA 1.5Gbps and 3.0Gbps串口設備.陣列卡上設計兩個LED指示燈插針,一個接主板HDD插針上,一個接機箱前面板HDD指示燈,這樣都能顯示陣列卡與主板設備讀寫狀態, 兩組跳線,可以選擇使用陣列卡內置SATA接口或外置eSATA接口.

符合串行ATA AHCI (Advanced Host Controller Interface) 規范 Rev 1.0

符合IDE ATA 總線管理協議 Revision 1.0

符合PCI Express 規范 Revision 2.0 并向后兼容Revision 1.0a

符合串行 ATA High Speed Serialized AT Attachment 規范 Revision 1.0a

符合串行 ATA II 規范

PCI Express 1-Lane 總線帶寬達5.0 / 2.5Gbps

支持Windows 8 / Windows 7 / Vista / XP / 2000 / Server2003-2008 32/64-bit, Linux等操作系統

板卡尺寸規格: 120.0mm (H) x 67.0mm (L) x 20.6mm (T) (approx.)

串行 ATA (SATA)界面

2個內置SATA 6G接口與2個外置SATA口(可通過跳線選擇)

2 個SATA設備點對點連接方式

符合Serial ATA 3.0規范

向后兼容SATA II(3.0Gbps)與SATA I(1.5Gbps)

支持啟動模式

支持Native Command Queuing (NCQ)功能

支持FIS端口倍增功能(Port Multiplier )

支持SATA熱插拔

出廠默認為2個SATA接口，可通過跳線設置為2個外置eSATA接口。最多2口同時使用。

本產品免驅
