本產品電腦PCI-Express接口擴展出16個獨立高速SATA接口，每個端口數據傳輸率最高可達到6Gbps。采用PCI-Express Gen3 4-lane界面(2-Lane線路），支持SATA設備熱插拔，支持系統啟動，本產品支持符合SATA3.2規范的SATA設備。它還能向后兼容SATA 1.5G和3.0G設備?？蓱?yīng)用于服務器、工控機、PC機和NVR/DVR等系統，適用于用戶需要外接多個存儲設備需求。

采用4個ASM1064 PCI-Express SATA 6gbps主控芯片
可連接硬盤指示燈，當硬盤有讀/寫活動時，Led 會閃爍
支持Windows11，10,8,7以及Linux Mac等操作系統，免驅

PCIe界面：
PCI-Expess3.0 2- lane界面，可用于4x,8x,16x等PCIe插槽
支持傳輸率Gen1 2.5GT/s(500MB/s 2xlane), Gen2 10GT/s(1000MB/s 2xlane) , Gen3 16GT/s (近2000MB/s 2xLane)

SATA界面：
內置16個SATA 6.0Gbps接口
符合 Serial-ATA規范3.2
支持傳輸率：6.0Gbps,3.0Gbps,及 1.5Gbps
支持符合SATA-III (6Gbps), SATA-II (3Gbps), SATA-I (1.5Gbps) HDD硬盤及SSD固態硬盤
支持Gen1m與Gen2m SATA PHY
支持Native Command Queue (NCQ)
支持SATA端口倍增（ Port Multiplier）
支持SATA接口熱插拔
支持AHCI模式(Rev1.4版本）

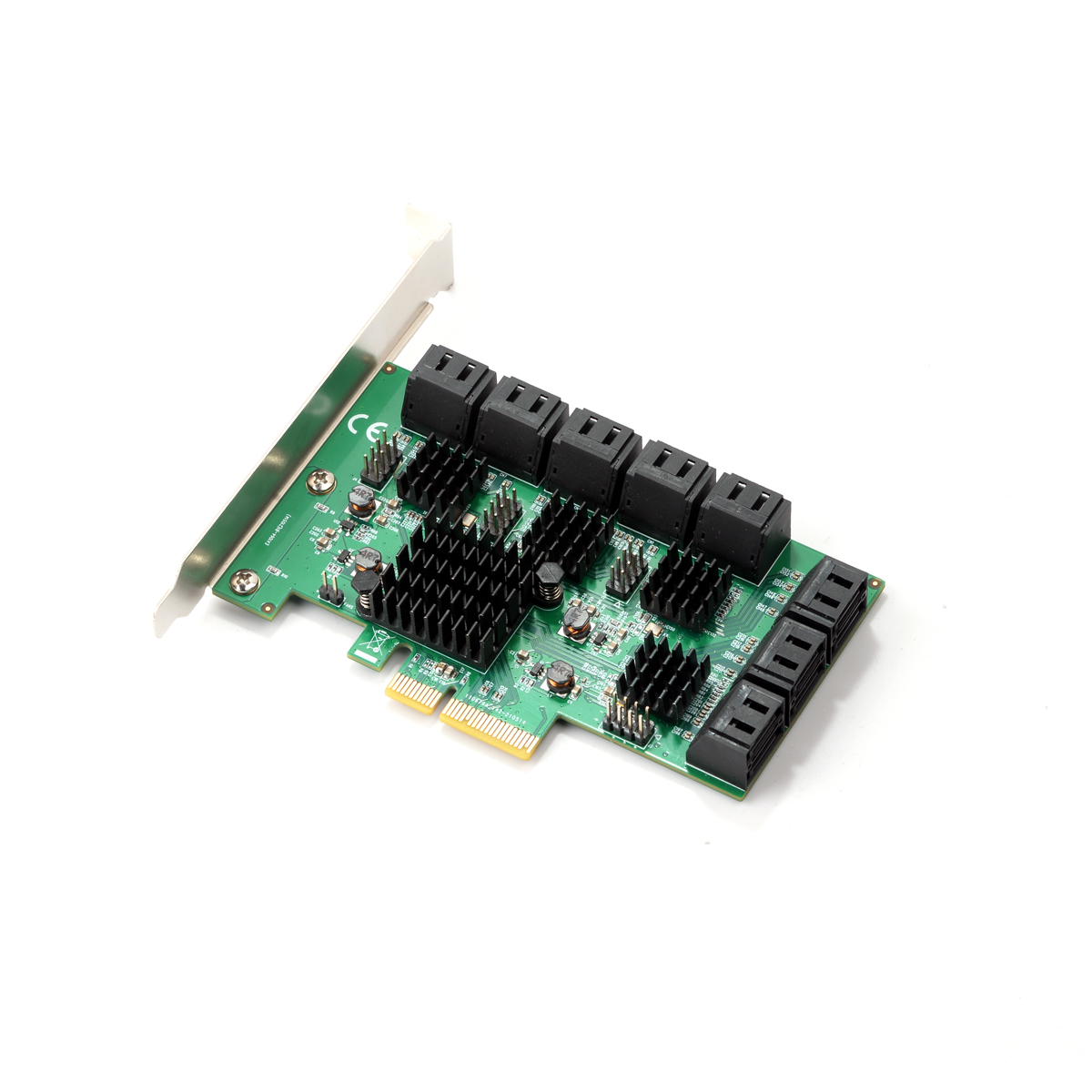

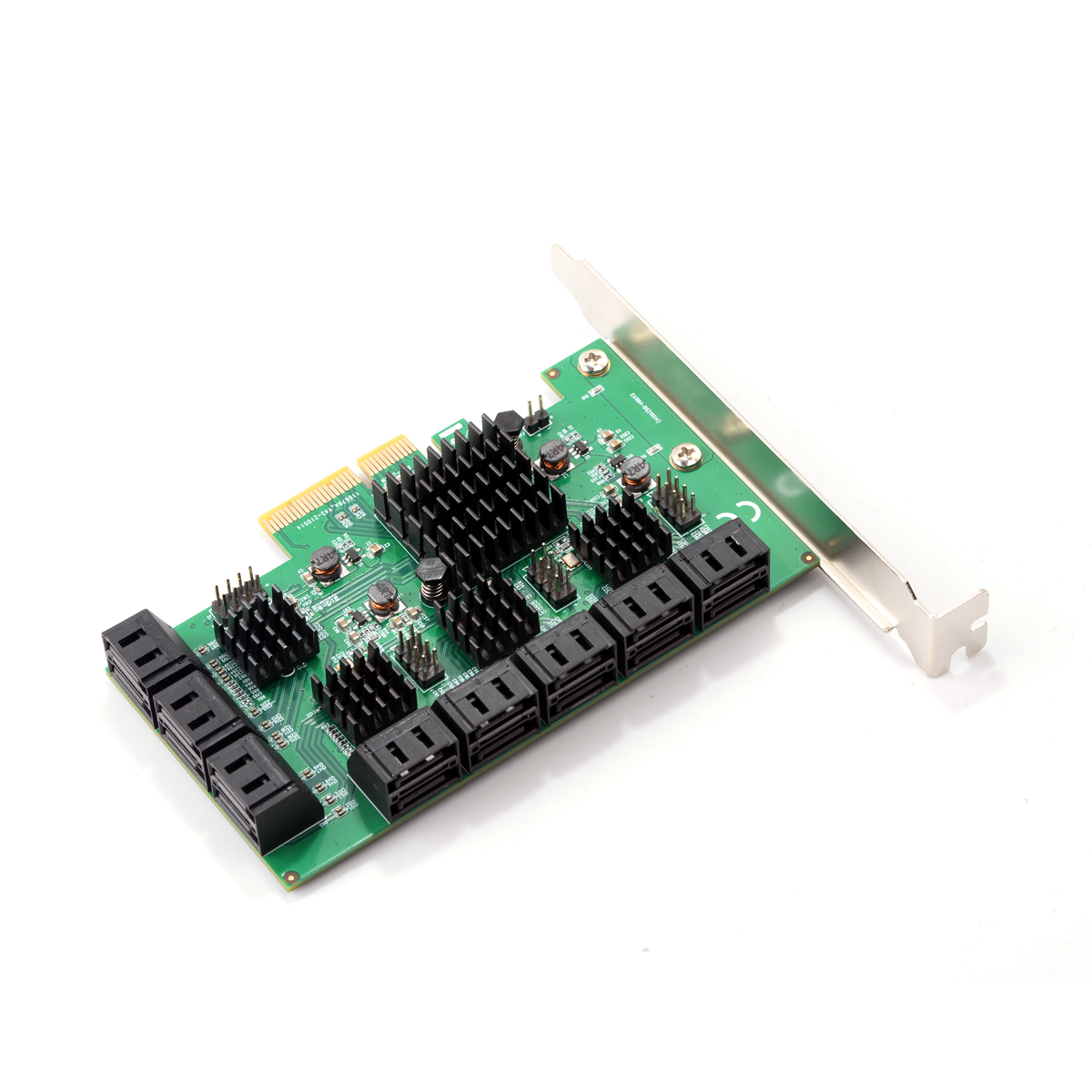

PCI-Express X2轉16口SATA擴展卡
說明指南
型號：E5-PCE8664-16I

本產品電腦PCI-Express接口擴展出16個獨立高速SATA接口，每個端口數據傳輸率最高可達到6Gbps。采用PCI-Express Gen3 4-lane界面(2-Lane線路），支持SATA設備熱插拔，支持系統啟動，本產品支持符合SATA3.2規范的SATA設備。它還能向后兼容SATA 1.5G和3.0G設備。可應用于服務器、工控機、PC機和NVR/DVR等系統，適用于用戶需要外接多個存儲設備需求。

 功能參數：

采用4個ASM1064 PCI-Express SATA 6gbps主控芯片
可連接硬盤指示燈，當硬盤有讀/寫活動時，Led 會閃爍
支持Windows10,8,7等操作系統，免驅

PCIe界面：
PCI-Expess3.0 2- lane界面，可用于4x,8x,16x等PCIe插槽
支持傳輸率Gen1 5GT/s(500MB/s 2xlane), Gen2 10GT/s(1000MB/s 2xlane) , Gen3 16GT/s (近2000MB/s 2xLane)

SATA界面：
內置16個SATA 6.0Gbps接口
符合 Serial-ATA規范3.2
支持傳輸率：6.0Gbps,3.0Gbps,及 1.5Gbps
支持符合SATA-III (6Gbps), SATA-II (3Gbps), SATA-I (1.5Gbps) HDD硬盤及SSD固態硬盤
支持Gen1m與Gen2m SATA PHY
支持Native Command Queue (NCQ)
支持SATA端口倍增（ Port Multiplier）
支持SATA接口熱插拔
支持AHCI模式(Rev1.4版本）

支持操作系統：
Windows10 / 8.x / 7（32/64位）/ Vista / Server 2003 / XP / 2000

設備驅動驗證：

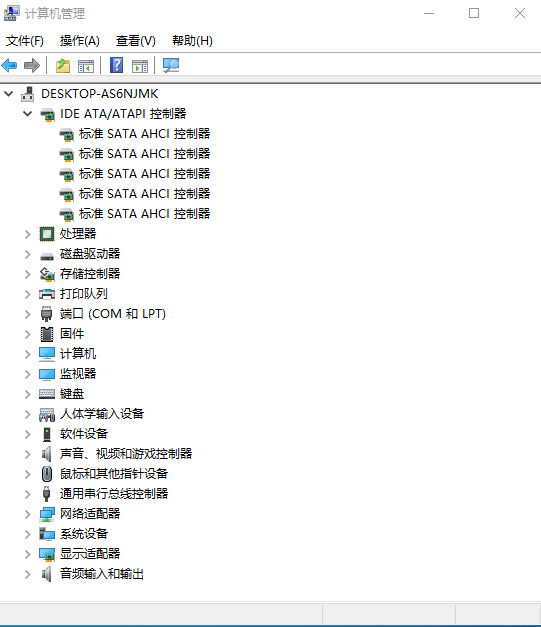

Windows10/8/7/Vista等版本操作系統已集成產品驅動程序，安裝好硬件后，在計算機管理，IDE ATA/ATAPI控制器選項新增2個“標準SATA AHCI控制器”，如下圖：

鼠標右鍵點擊“標準SATA AHCI控制器”，點擊詳細信息，點擊“硬件ID”,顯示如下信息，表明擴展卡安裝正確。如下圖：

免驅
