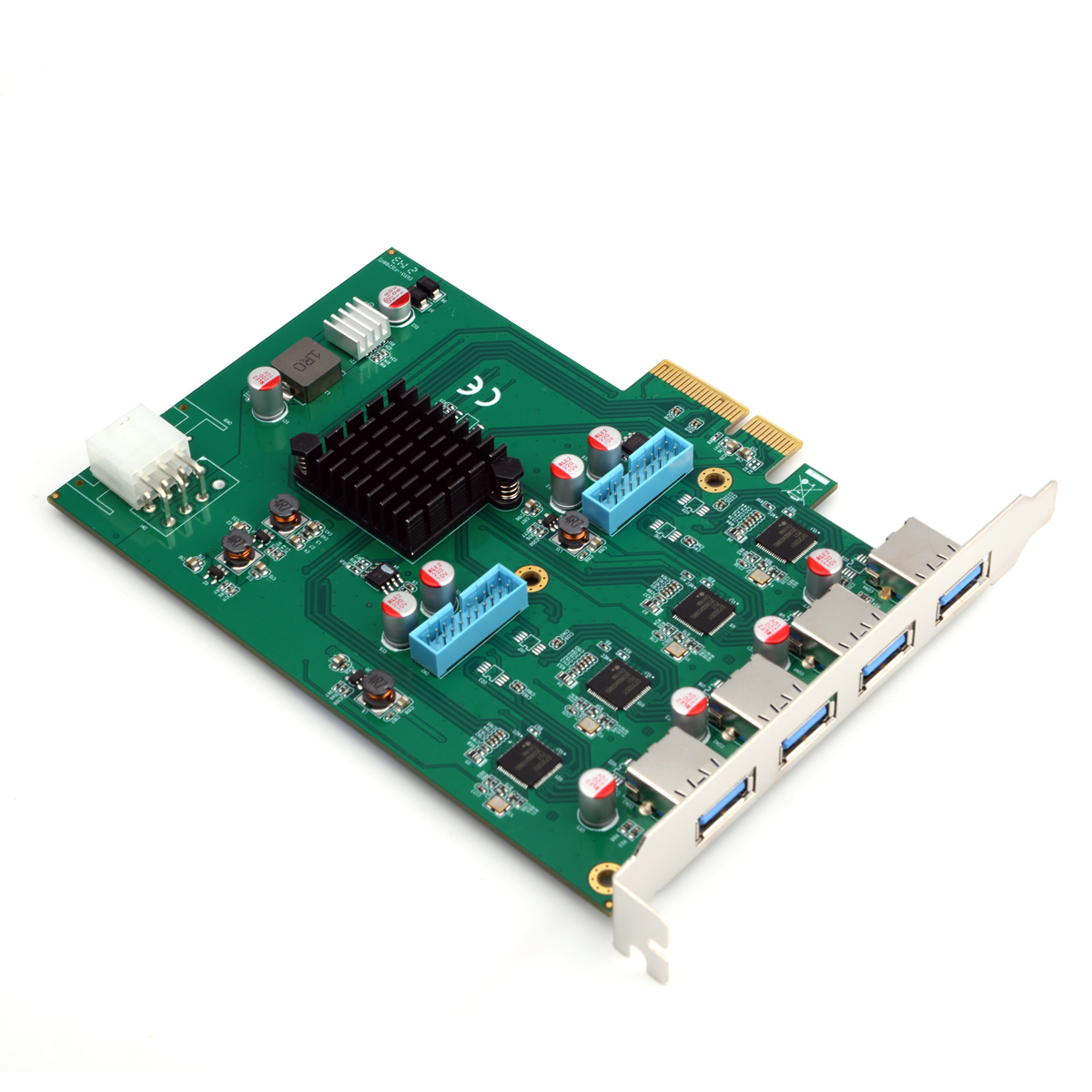

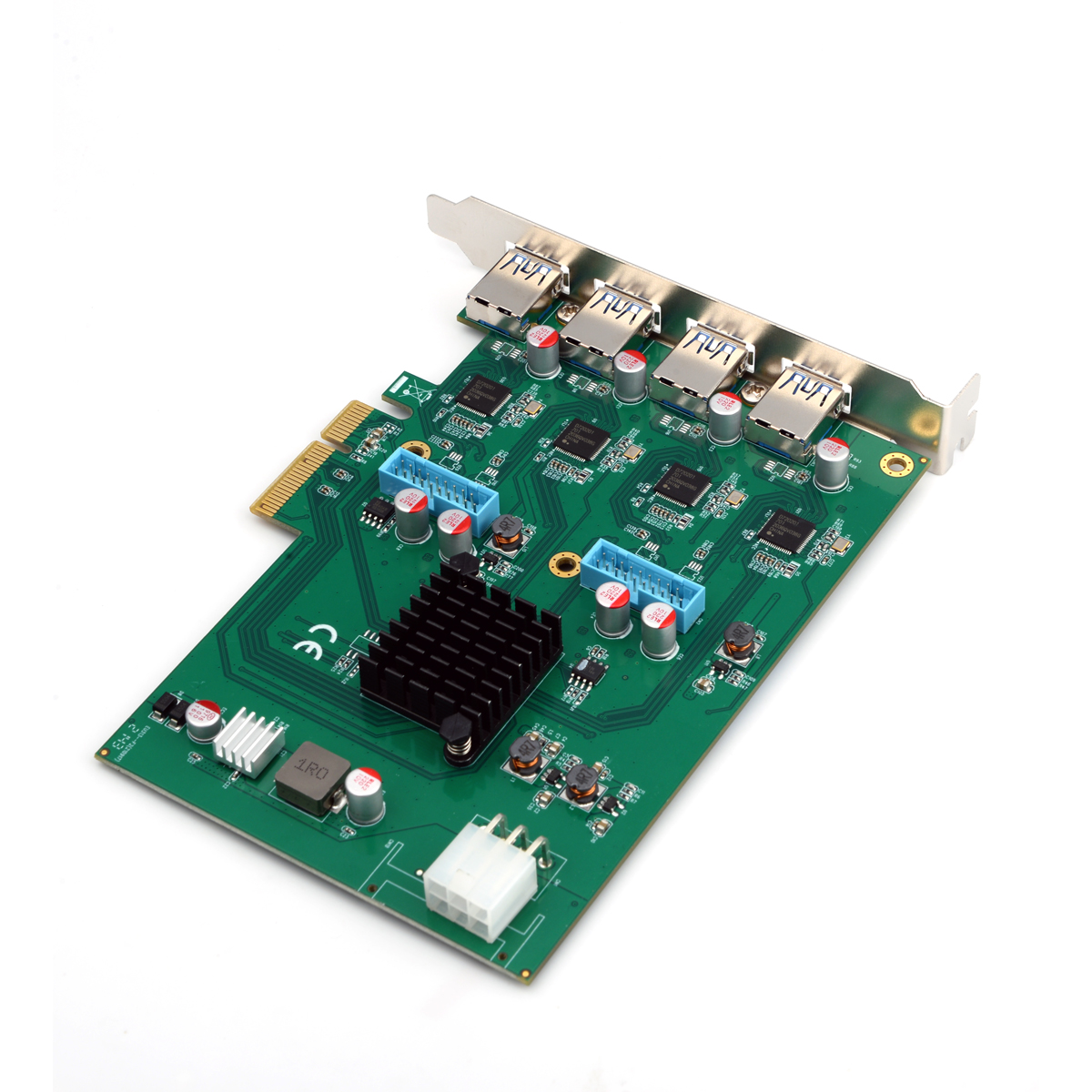

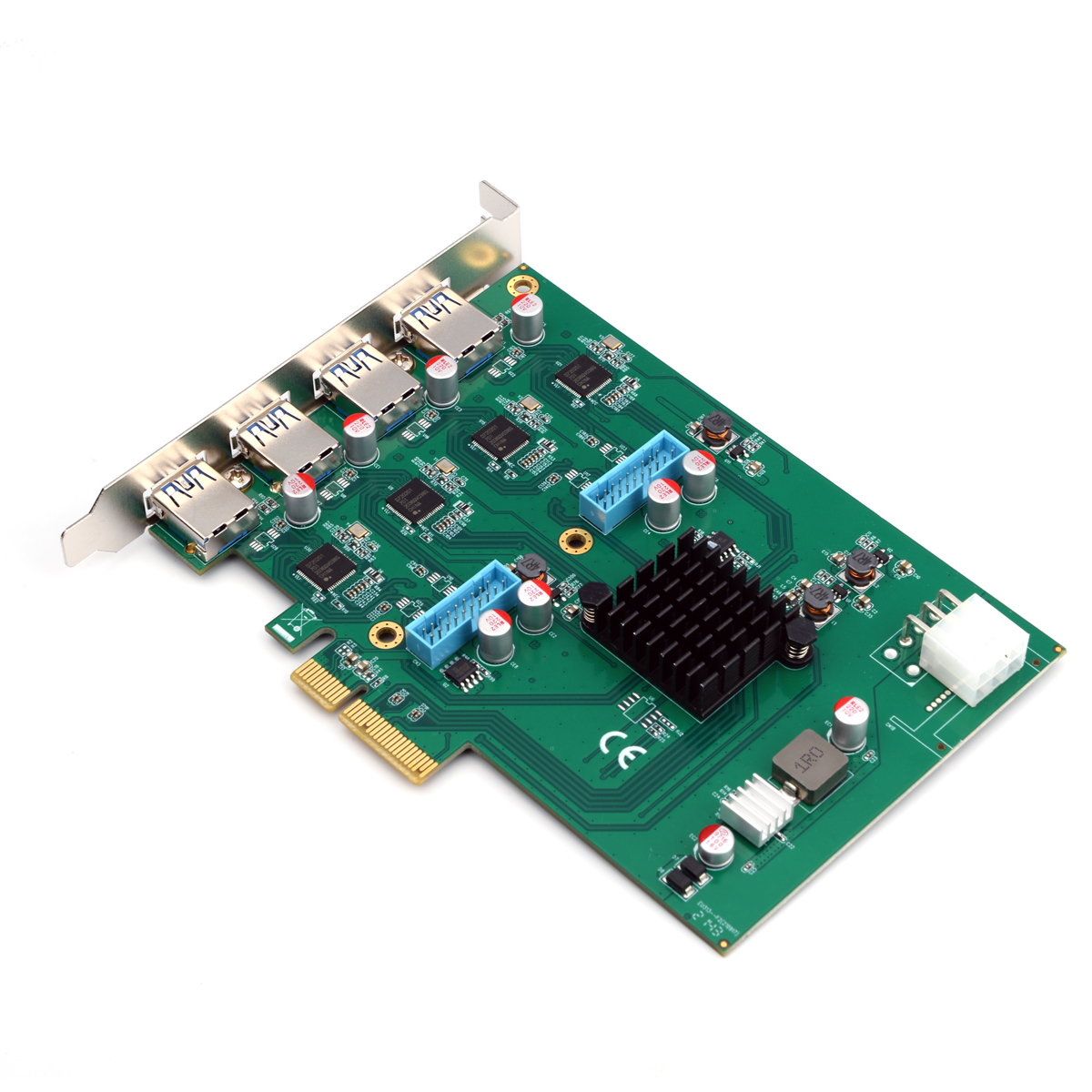

產品型號: E3-PCE201A-4IA
出廠編碼: FG-EU348D
插槽界面:PCI-Express Gen3 x2
傳輸速率:最高5Gbps
主控芯片:4個Renesas720202主控芯片
擴展接口:外置4個USB接口,內置2個19PIN插槽(擴展4個USB接口)
產品條碼: 6973665920577
概述:
本產品為4口獨立通道的USB3.0擴展卡,板載4個USB3.0由4個獨立的USB3.0芯片構成,產品符合通用串行總線3.0標準Ver 1.0 ,符合PCI Express Gen3協議,其數據傳輸率高達5Gbps,十倍于USB2.0的480Mbps,能兼容USB2.0和1.1標準,USB3.0的設備可以直接在USB2.0接口上使用,USB2.0的設備也可以直接在USB3.0接口上使用。支持包括U盤,USB移動硬盤, MP3, 外置光驅,數碼相機,手機,攝像頭,平板電腦等各類USB設備。
二、功能與規格參數:
采用4個 Renesas 瑞薩(原NEC)720202 USB 3.0主控 IC
PCI-Express 3.0 2-Lane(x2)界面,符合PCI-ExpressV3.0規范
支持PCI總線電源管理界面 Revision 1.2
符合USB3.0超速規范1.0版
符合Intel's Extensible Host Controller Interface (xHCI) 規范 Revision 1.0
最高傳輸率高達5Gbps,遠高于USB2.0的480Mbps,高達10倍;
向下兼容USB2.0、USB1.1、USB1.0
更加強大的電源供給:18A
內置2個19Pin接口,通過19PIN轉USB3.0數據線可另外擴展4個接口
內置5PIN SATA電源接口,可以連接主機電源5V供電,對于使用高品質主機電源的機器,更加充足穩定提供動力,保障設備穩定運行
4組USB接口均設有ESD靜電保護芯片
支持USB熱插拔功能,即插即用
Microsoft WHQL認證驅動程序,支持Window11,10, 8 ,7, Vista ,XP 32位/64位操作系統及Server 20012 2008 R2 64位操作系統,Linux免驅
*為部分產品具備的功能或規格尺寸,部分型號的產品必須外接大4PIN或SATA15PIN電源才能使用連接設備工作。
一、產品簡介:
本產品為4口獨立通道的USB3.0擴展卡,板載4個USB3.0由4個獨立的USB3.0芯片構成,西霸PCI-ExpressUSB 3.0擴展卡符合通用串行總線3.0標準Ver 1.0 ,符合PCI Express Gen2協議,其數據傳輸率高達5Gbps,十倍于USB2.0的480Mbps,能兼容USB2.0和1.1標準,USB3.0的設備可以直接在USB2.0接口上使用,USB2.0的設備也可以直接在USB3.0接口上使用。支持包括U盤,USB移動硬盤, MP3, 外置光驅,數碼相機,手機,攝像頭,平板電腦等各類USB設備。
二、功能與規格參數:
采用4個 Renesas 瑞薩(原NEC)720202 USB 3.0主控 IC
PCI-Express 2.0 4-Lane (x4) 界面,符合PCI-ExpressV2.0規范【E-PCE202-4IA (FG-EU348N)】
PCI-Express 3.0 2-Lane(x2)界面,符合PCI-ExpressV3.0規范 【E-PCE201A-4IA (FG-EU348D)】
支持PCI總線電源管理界面 Revision 1.2
符合USB3.0超速規范1.0版
符合Intel's Extensible Host Controller Interface (xHCI) 規范 Revision 1.0
最高傳輸率高達5Gbps,遠高于USB2.0的480Mbps,高達10倍;
向下兼容USB2.0、USB1.1、USB1.0
更加強大的電源供給:8A 【E-PCE202-4IA (FG-EU348N)】18A【E-PCE201A-4IA (FG-EU348D)】
內置5PIN SATA電源接口,可以連接主機電源5V供電,對于使用高品質主機電源的機器,更加充足穩定提供動力,保障設備穩定運行
4組USB接口均設有ESD靜電保護芯片
支持USB熱插拔功能,即插即用
支持臺式機標準鐵片和短鐵片
Microsoft WHQL認證驅動程序,支持Window11,10, 8 ,7, Vista ,XP 32位/64位操作系統及Server 20012 2008 R2 64位操作系統,Linux免驅
*為部分產品具備的功能或規格尺寸,部分型號的產品必須外接大4PIN或SATA15PIN電源才能使用連接設備工作。
三、驅動安裝
在電腦安裝好USB3.0擴展卡后,開啟主機,系統會自動檢測到新硬件,并彈出驅動安裝界面,請點擊取消,按下面步驟進行操作。
1.把驅動光盤插入光驅中。(假設光驅在電腦的盤符為D:)
2.打開驅動光盤,打開目錄 D:\Renesas\uPD72020x\
3.雙擊運行 “setup.exe”
4.驅動程序安裝向?qū)н\(yùn)行,請依照屏幕的安裝提示完成驅動程序的安裝。系統會找到新的硬件,并完成相關的驅動安裝。如果無法自動安裝驅動,請手動在設備管理器里刷新硬件,然后彈出的安裝界面選擇自動安裝即可。
四、更新驅動程序與驅動下載:
驅動下載:https://yunpan.#/surl_yvR4djEFw6R
五、驅動安裝校驗:
校驗驅動程序是否安裝正確,首先打開設備管理器,在通用串行總線控制器里查看到4組:
Renesas Electronics USB 3.0 Host Controller
Renesas Electronics USB 3.0 Root Hub
六、適用產品:
本快速安裝手冊適用西霸以下產品:
FG-EU348N
* ESD數據保護參數:
IEC61000-4-2(ESD)±15kV(空氣),±8kV(接觸)
IEC61000-4-4(EFT)40A(5/50ns)
IEC61000-4-5(Lightning)5A(8/20μs)
