功能與規格參數：

采用4個 Renesas 瑞薩(原NEC)720202 USB 3.0主控 IC

PCI-Express 2.0 4-Lane (x4) 界面

總線最大帶寬可達20Gbps

符合PCI-ExpressV2.0規范

支持PCI總線電源管理界面 Revision 1.2

符合USB3.0超速規范1.0版

符合Intel's Extensible Host Controller Interface (xHCI) 規范 Revision 1.0

最高傳輸率高達5Gbps，遠高于USB2.0的480Mbps，高達10倍;

向下兼容USB2.0、USB1.1、USB1.0

更加強大的電源供給: 8A

內置5PIN SATA電源接口，可以連接主機電源5V供電，對于使用高品質主機電源的機器，更加充足穩定提供動力，保障設備穩定運行

4組USB接口均設有ESD靜電保護芯片

支持USB熱插拔功能，即插即用

支持臺式機標準鐵片和短鐵片

Microsoft WHQL認證驅動程序，支持Window11,10, 8 ,7, Vista ,XP 32位/64位操作系統及Server 20012 2008 R2 64位操作系統，Linux免驅

*為部分產品具備的功能或規格尺寸，部分型號的產品必須外接大4PIN或SATA15PIN電源才能使用連接設備工作。

E3-PCE202-4IA (FG-EU348N) E-PCE201A-4IA (FG-EU348D)

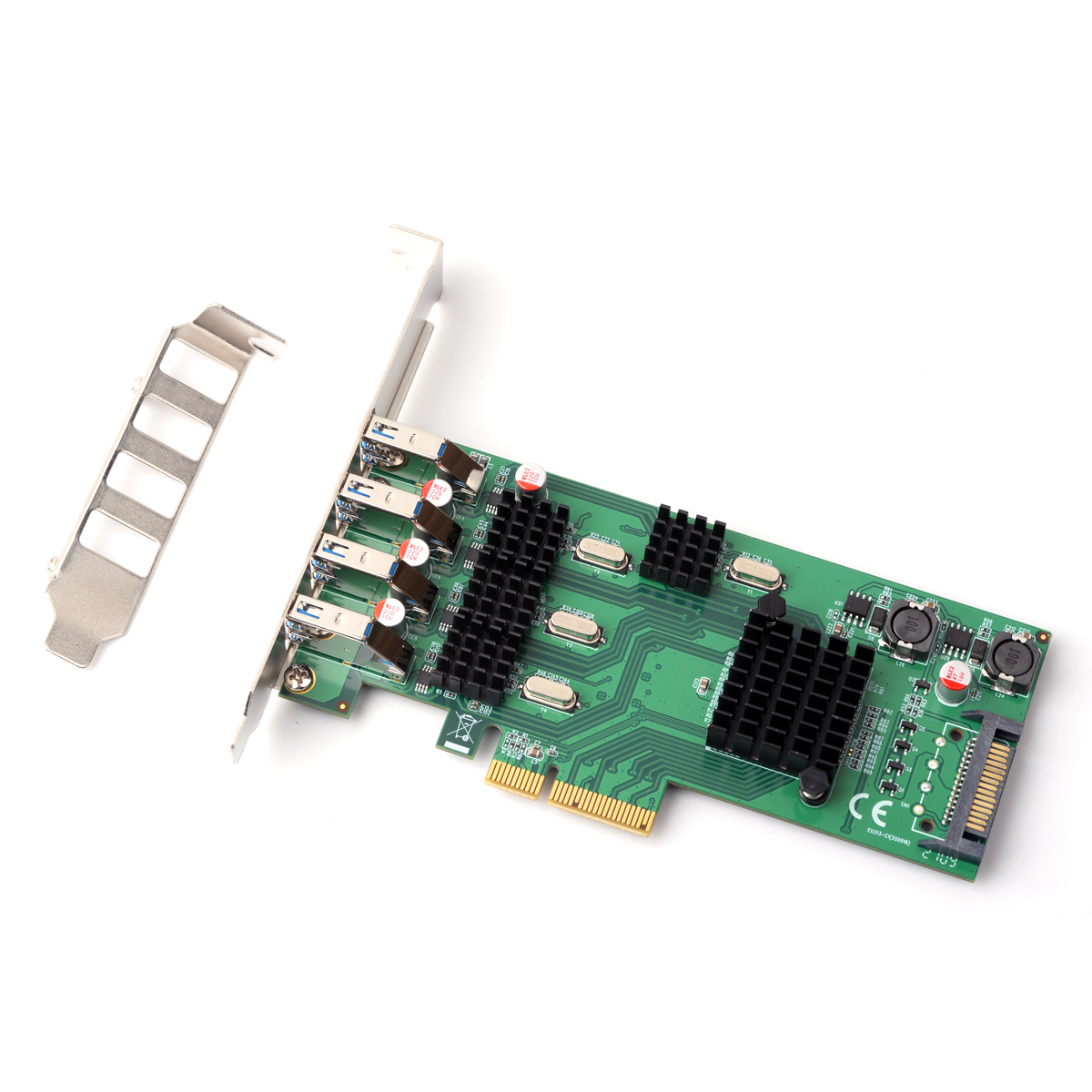

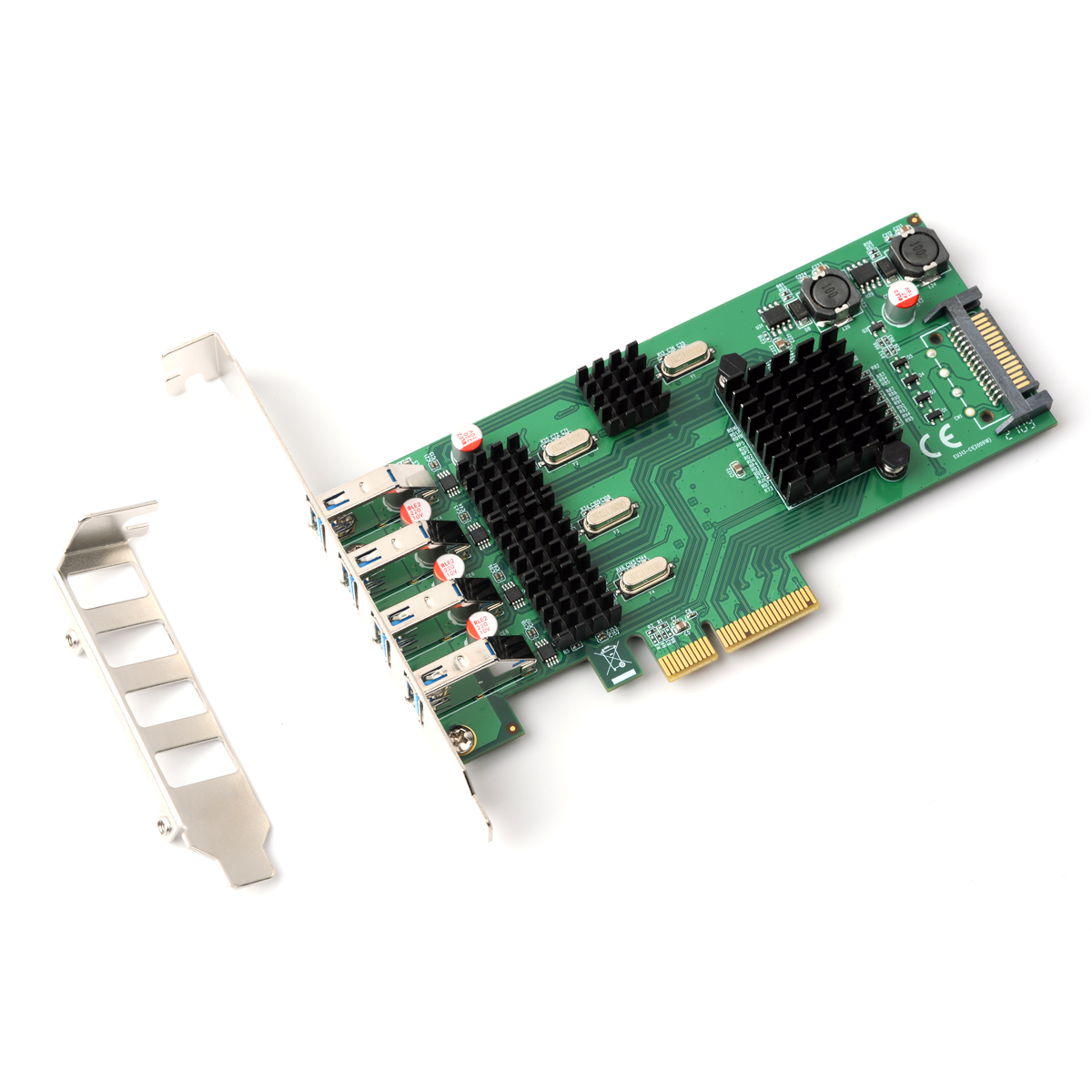

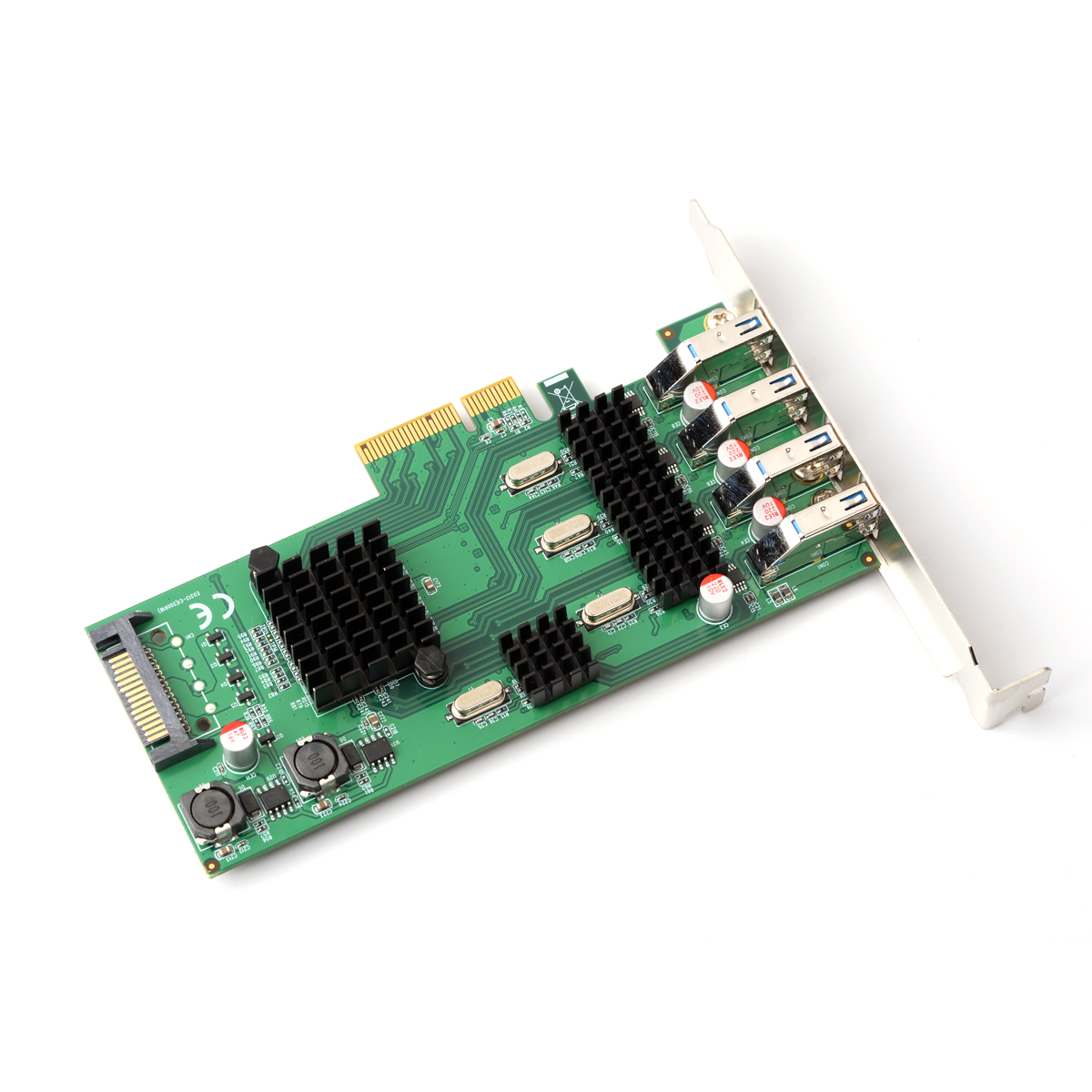

PCI-Express 4口獨立單通道USB3.0擴展卡

說明手冊

 一、產品簡介：

本產品為4口獨立通道的USB3.0擴展卡，板載4個USB3.0由4個獨立的USB3.0芯片輸出，西霸PCI-ExpressUSB 3.0擴展卡符合通用串行總線3.0標準Ver 1.0 ，符合PCI Express Gen2協議，其數據傳輸率高達5Gbps，十倍于USB2.0的480Mbps，能兼容USB2.0和1.1標準，USB3.0的設備可以直接在USB2.0接口上使用，USB2.0的設備也可以直接在USB3.0接口上使用。支持包括U盤，USB移動硬盤, MP3, 外置光驅，數碼相機，手機，攝像頭，平板電腦等各類USB設備。

二、功能與規格參數：

采用4個 Renesas 瑞薩(原NEC)720202 USB 3.0主控 IC
PCI-Express 2.0 4-Lane (x4) 界面,符合PCI-ExpressV2.0規范【E-PCE202-4IA (FG-EU348N)】
PCI-Express 3.0 2-Lane(x2)界面,符合PCI-ExpressV3.0規范 【E-PCE201A-4IA (FG-EU348D)】
支持PCI總線電源管理界面 Revision 1.2
符合USB3.0超速規范1.0版
符合Intel's Extensible Host Controller Interface (xHCI) 規范 Revision 1.0
最高傳輸率高達5Gbps，遠高于USB2.0的480Mbps，高達10倍;
向下兼容USB2.0、USB1.1、USB1.0
更加強大的電源供給:8A 【E-PCE202-4IA (FG-EU348N)】18A【E-PCE201A-4IA (FG-EU348D)】
內置5PIN SATA電源接口，可以連接主機電源5V供電，對于使用高品質主機電源的機器，更加充足穩定提供動力，保障設備穩定運行
4組USB接口均設有ESD靜電保護芯片
支持USB熱插拔功能，即插即用
支持臺式機標準鐵片和短鐵片
Microsoft WHQL認證驅動程序，支持Window11,10, 8 ,7, Vista ,XP 32位/64位操作系統及Server 20012 2008 R2 64位操作系統，Linux免驅

*為部分產品具備的功能或規格尺寸，部分型號的產品必須外接大4PIN或SATA15PIN電源才能使用連接設備工作。

三、驅動安裝

在電腦安裝好USB3.0擴展卡后，開啟主機，系統會自動檢測到新硬件，并彈出驅動安裝界面，請點擊取消，按下面步驟進行操作。

1.把驅動光盤插入光驅中。（假設光驅在電腦的盤符為D:）
2.打開驅動光盤，打開目錄 D:\Renesas\uPD72020x\
3.雙擊運行 “setup.exe”
4.驅動程序安裝向?qū)н\行，請依照屏幕的安裝提示完成驅動程序的安裝。系統會找到新的硬件，并完成相關的驅動安裝。如果無法自動安裝驅動，請手動在設備管理器里刷新硬件,然后彈出的安裝界面選擇自動安裝即可。

四、更新驅動程序與驅動下載:

驅動下載：

請點擊下載圖標下載：

五、驅動安裝校驗：

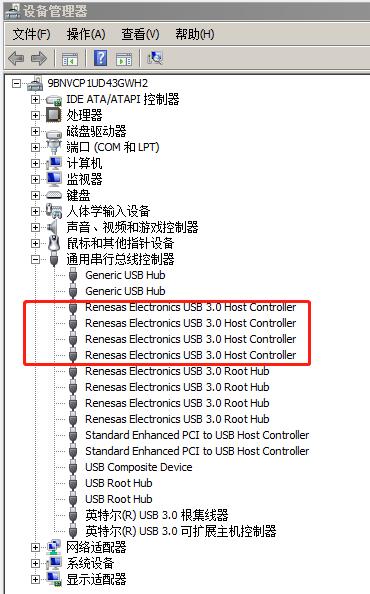

校驗驅動程序是否安裝正確，首先打開設備管理器，在通用串行總線控制器里查看到4組:

Renesas Electronics USB 3.0 Host Controller

Renesas Electronics USB 3.0 Root Hub

六、適用產品：

本快速安裝手冊適用西霸以下產品:
FG-EU348N
* ESD數據保護參數：
IEC61000-4-2(ESD)±15kV(空氣),±8kV(接觸)
IEC61000-4-4(EFT)40A(5/50ns)
IEC61000-4-5(Lightning)5A(8/20μs)
