通用參數

容易安裝，系統自動分配IRQ和I/O地址

完全符合PCI總線規范Rev2.3

支持PCI電源管理模式

支持PCI IRQ共享功能，為增加更多擴展卡節約資源

支持一臺電腦安裝多個擴展卡

支持Supports DOS 6.22, Windows 2000, XP,Server 2003, Vista, Server 2008,Win7,Win8，win10 32/64-bit and Linux kernel 2.6.14等操作系統

串口界面

符合工業標準16C550, 16C552, 16C554及16C750

芯片內建256字節的緩存

每個串口數據傳輸率可達256Kbps(具體傳輸率參見產品）

串口數據位：5，6，7，8

停止位：1，2

奇偶校驗：None，Even，Odd，Space，Mark

通過跳線可設置可設置串口第1腳或第9腳供電功能（+5V，+12V，部分型號適用）

產品支持跳線的方式調節DB9第1針功能：載波檢測(DCD),+5V, +12V 第9針功能：響鈴（RI）,+5V, +12V ，出廠默認為DCD與RI信號

快速安裝指南

一、產品簡介

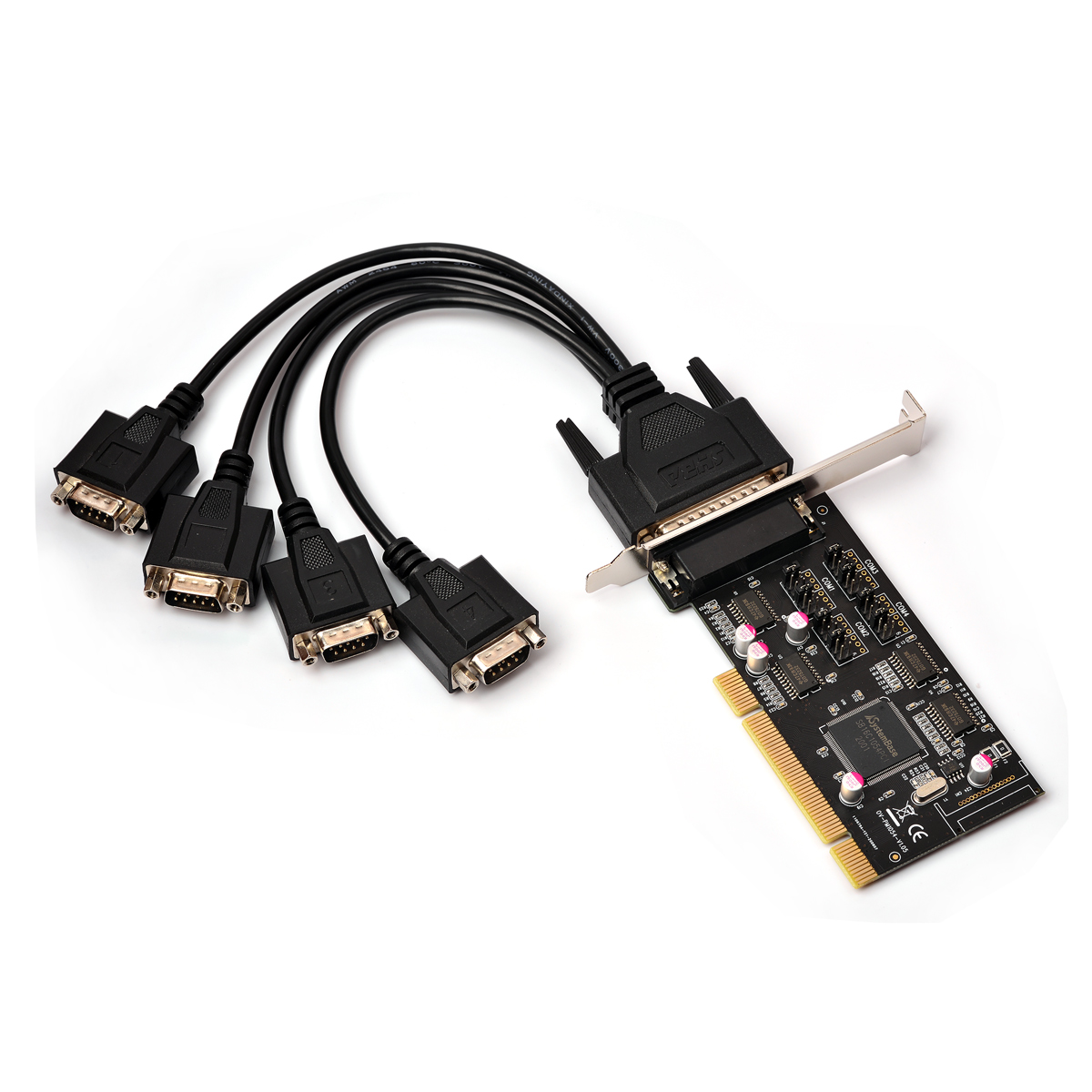

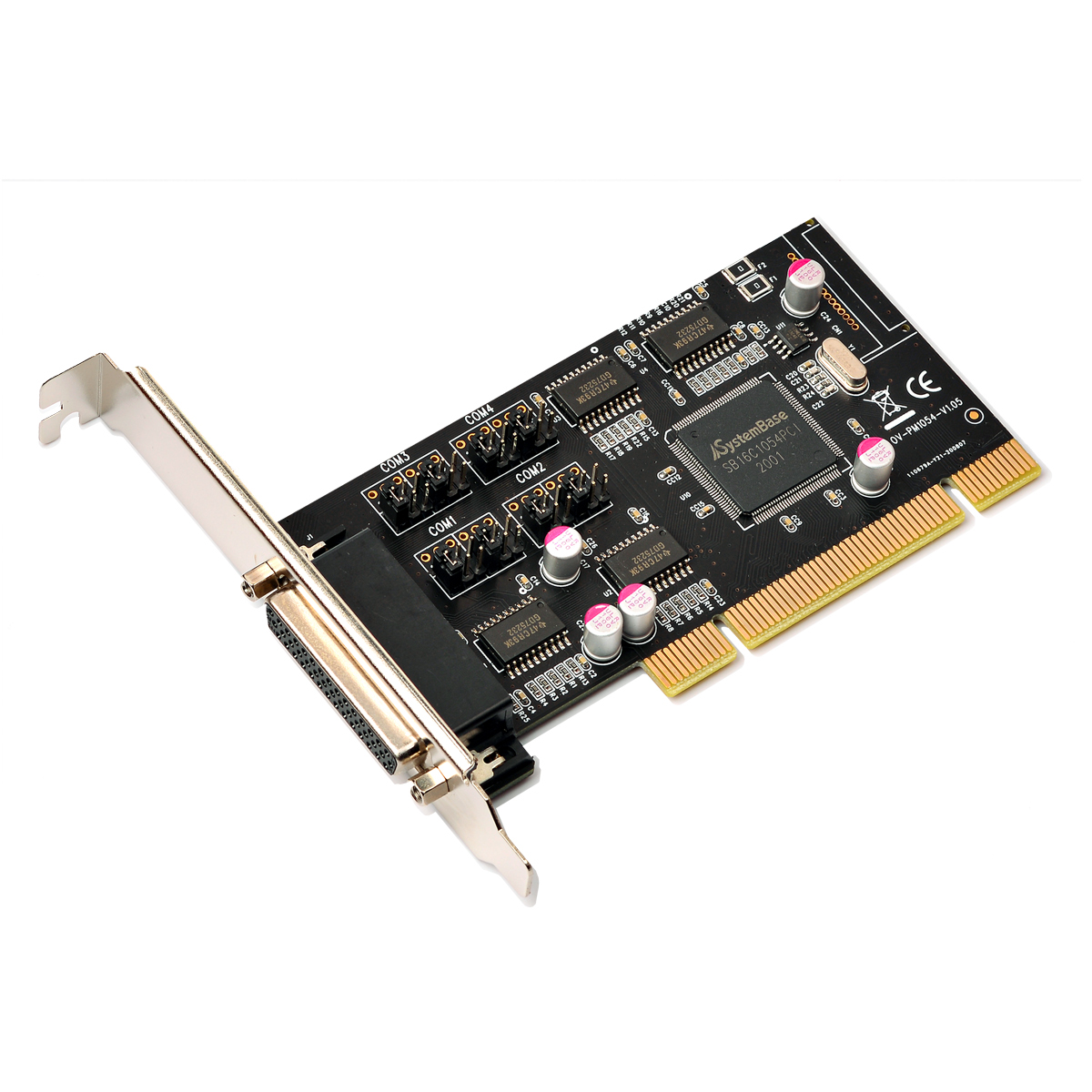

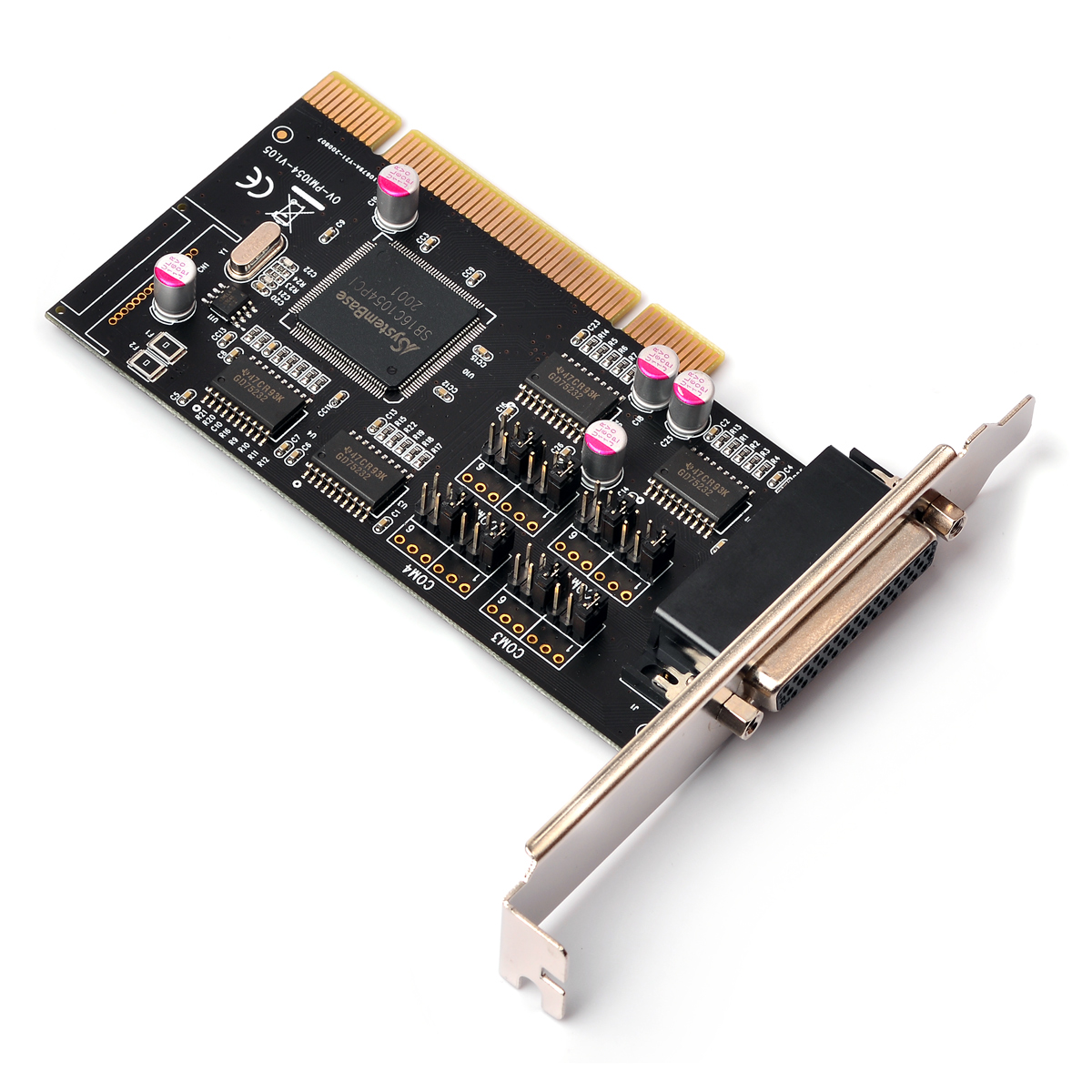

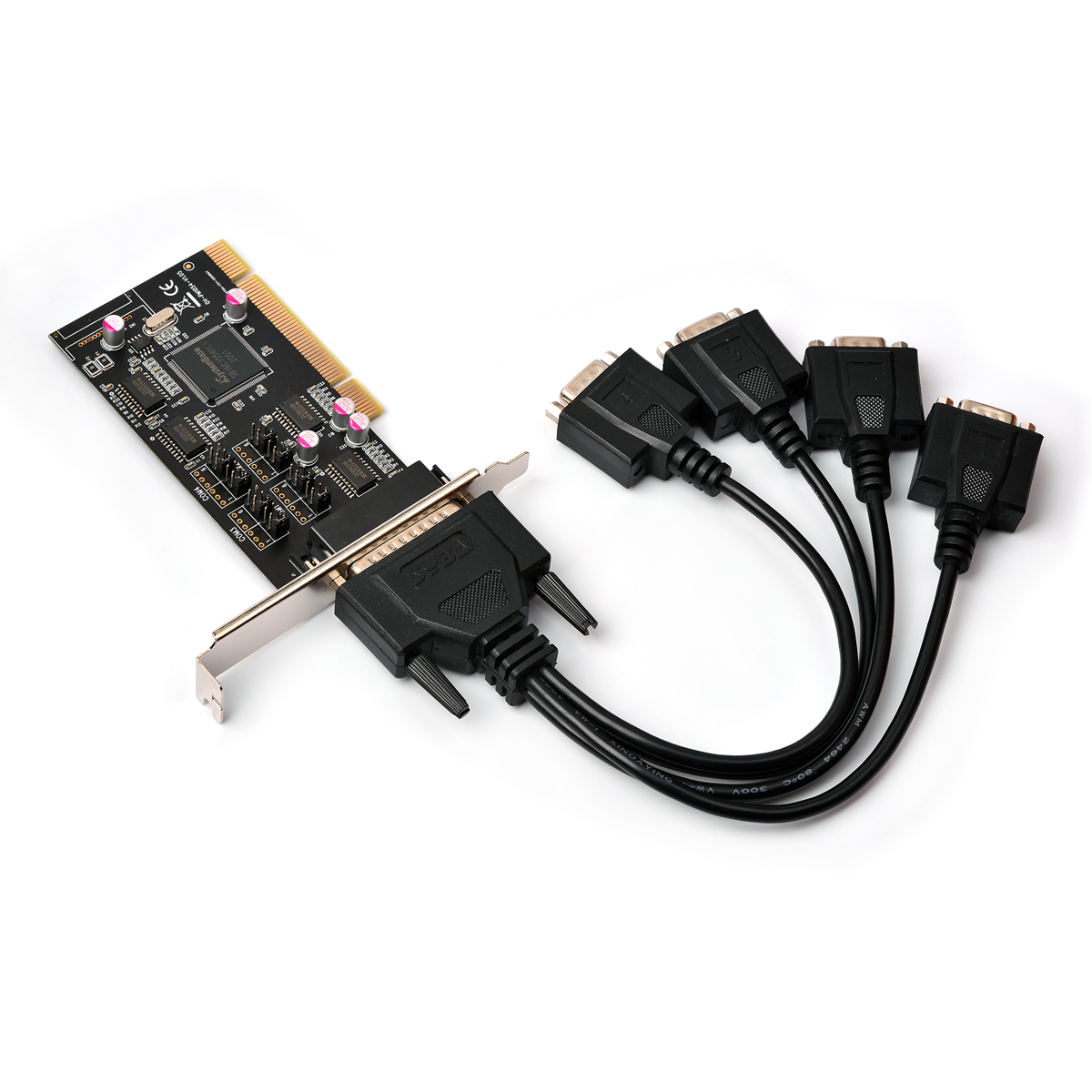

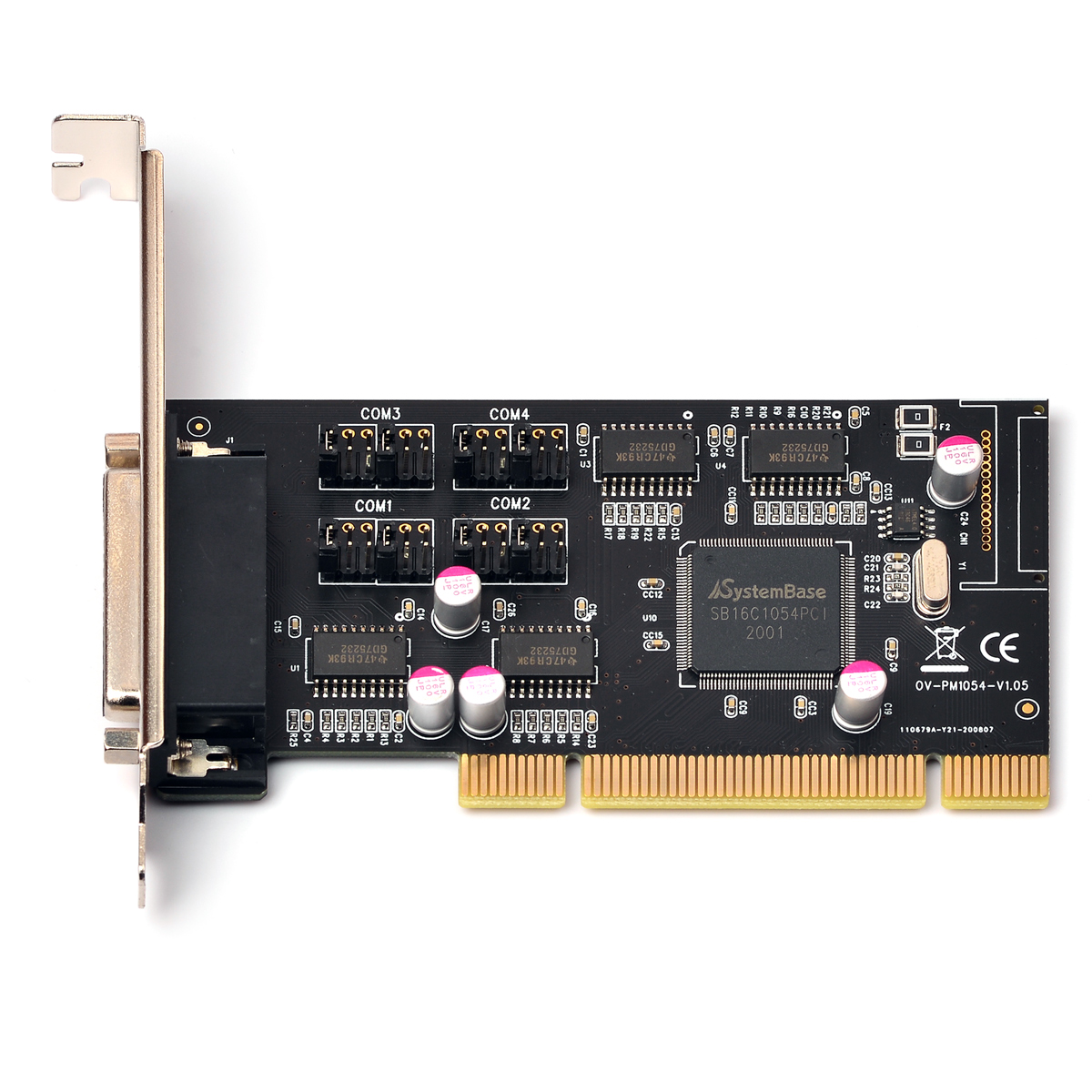

西霸PCI系列串口卡采用PCI總線接口，可用于具有PCI插槽的電腦上。隨著電腦技術的發展，越來越多的電腦主板不再集成串口或并口，通過安裝西霸串口卡，能夠?yàn)殡娔X擴展出串口，從而連接串口設備，可適用于POS機，串口打印機，串口鍵盤，串口LED顯示器，刷卡機，工業自動化控制等串口設備。

二、功能與規格參數

概述

易于安裝，系統自動分配IRQ 和 I/O 地址·完全符合PCI總線規范V2.3

支持PCI電源管理模式

支持PCI IRQ共享功能，一個主板可接多片串口或并口擴展卡

支持Windows10, 8.1, 8, 7, Vista, XP, Server2012, 2008，2003（32位/64位）以及Linuxr操作系統

串口界面標準(RS232)

符合工業標準16C550, 16C552, 16C554及16C750

芯片內建256字節的緩存

每個串口數據傳輸率可達256Kbps(具體傳輸率參見產品）

串口數據位：5，6，7，8

停止位：1，2

奇偶校驗：None，Even，Odd，Space，Mark

通過跳線可設置可設置串口第1腳或第9腳供電功能（+5V，+12V，部分型號適用）

供電方式通過跳線設置：

DB9第1針功能：載波檢測(DCD出廠默認) ,+5V, +12V

DB9第9針功能：振鈴指示（RI出廠默認）,+5V, +12V

三、跳線設置

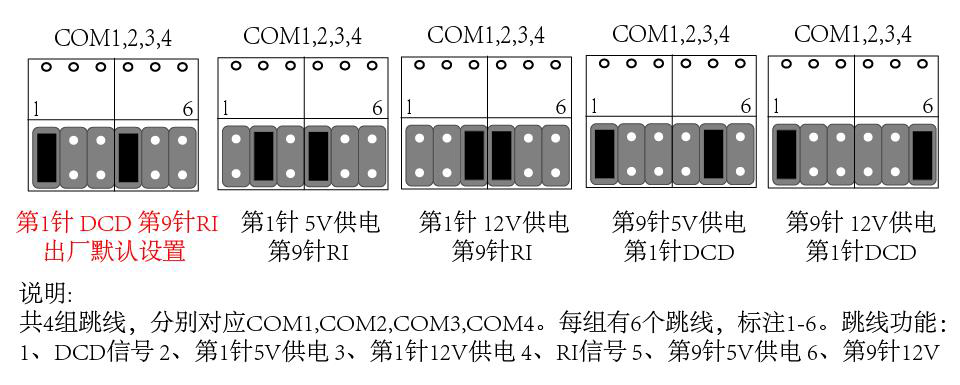

本產品可通過跳線設置為設備供電?？梢蕴峁┑?腳供電或者提供第9腳供電。跳線出廠默認設置為原串口信號功能，在跳線旁標注+5V,CD,+12V為串口第一針供電，另一種跳線旁標注+5V，RI,+12V為串口第九針供電，請?jiān)谶B接串口設備前確認設備使用的供電需求方式，以免跳線設置錯誤，造成系統或設備損壞。

四、串口定義

串口引腳定義（RS232)見下圖表，當串口引腳設置為供電后，出廠默認引腳定義設置為DCD與RI。當跳線設置為供電時，對應的引腳無串口信號，僅為5V或12V電源。

五、驅動安裝

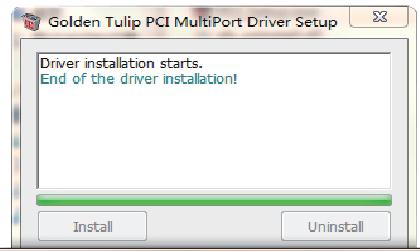

安裝好串口卡后，重啟電腦，系統會自動檢測到新硬件，并彈出驅動安裝界面，請點擊取消，把驅動光盤放到CD中，打開光盤，打開SystemBase目錄，打開操作系統對應的安裝目錄，如WinXP_Server2003_Vista_Server2008,雙擊運行PCI_Setup.exe文件，如下圖，點擊Install按鈕進行安裝，Uninstall為卸載驅動程序。

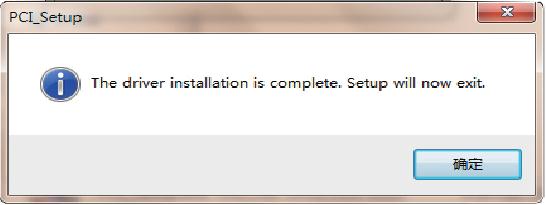

安裝程序自動安裝相應的驅動程序，系統會找到新的硬件，并自動完成相關的驅動安裝。如果無法自動安裝驅動，請手動在設備管理器里刷新硬件，然后彈出的安裝界面選擇自動安裝即可。點擊確認完成安裝。

六、更新驅動程序與驅動下載

點擊右側圖標下載：

七、驅動程序安裝校驗

驅動程序安裝完成后，請?jiān)谠O(shè)備管理器中查看串口卡（或并口卡）安裝情況，如上圖，新增了串口COM14,COM15及并口LPT3。下圖系統中安裝了PCI 8串口擴展卡，主板原生帶COM1,COM2串口，新增加的8個串口為COM3至COM10。其他型號驅動程序安裝完成后校驗方式與下圖相同。

八、串口端口參數設置

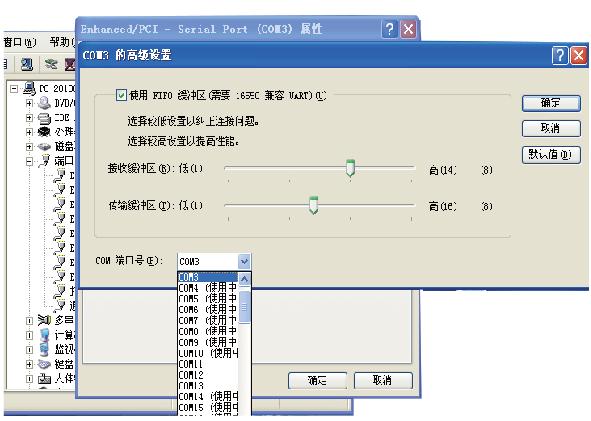

右鍵點擊相應的串口選項，如”PCI Express-SERIAL(COM3)”,點擊屬性，在高級選項標簽里可以更改COM端口號，比如把COM3更改為COM12,也可以設置串口參數，如波特率，數據位，停止位，檢驗位，流量控制等相關參數，如右圖。設置波特率時請參考設備傳輸率要求，如果設備有要求參數，請把串口卡的傳輸速率與設備傳輸速度設置為同一參數，才能保證串口數據正確傳輸。
