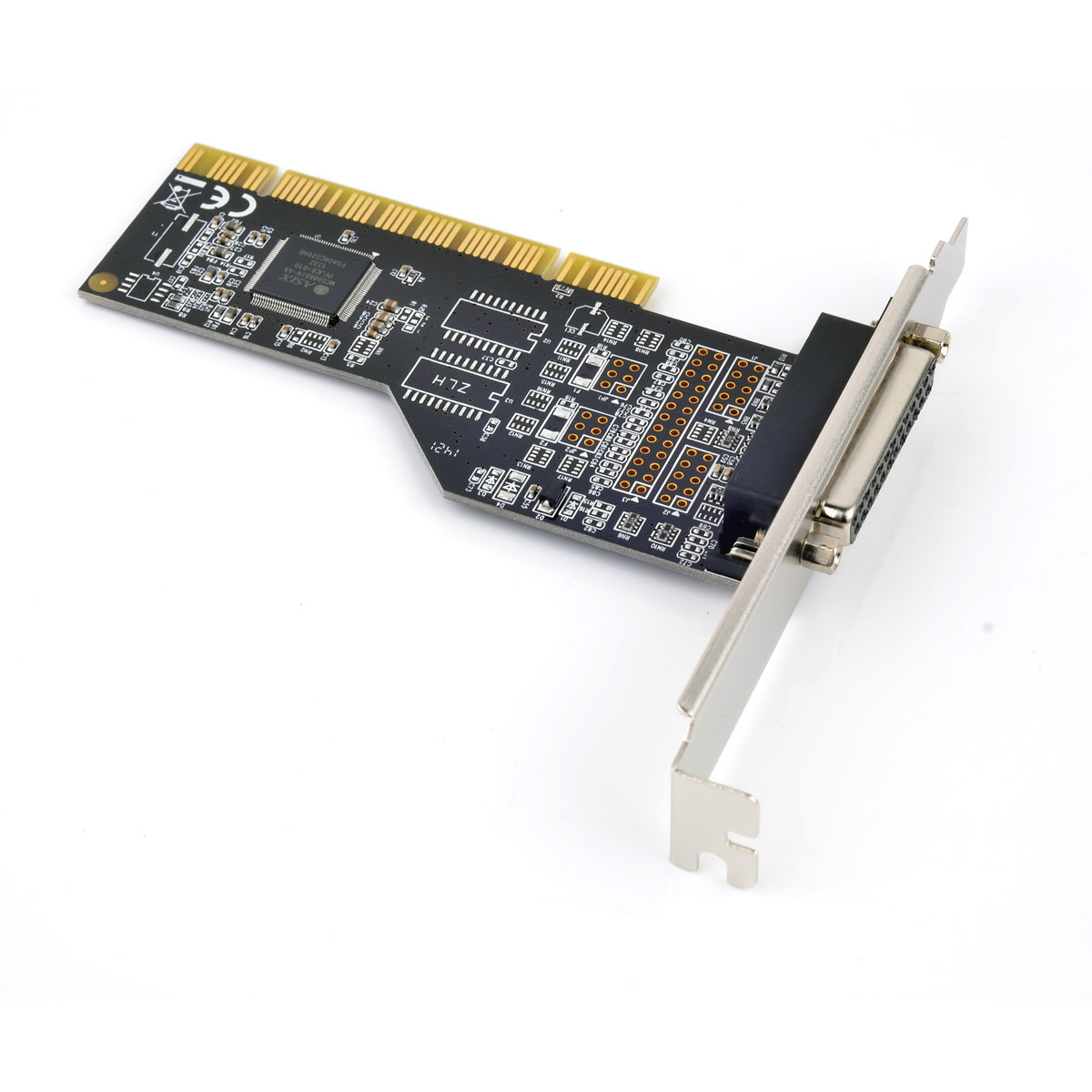

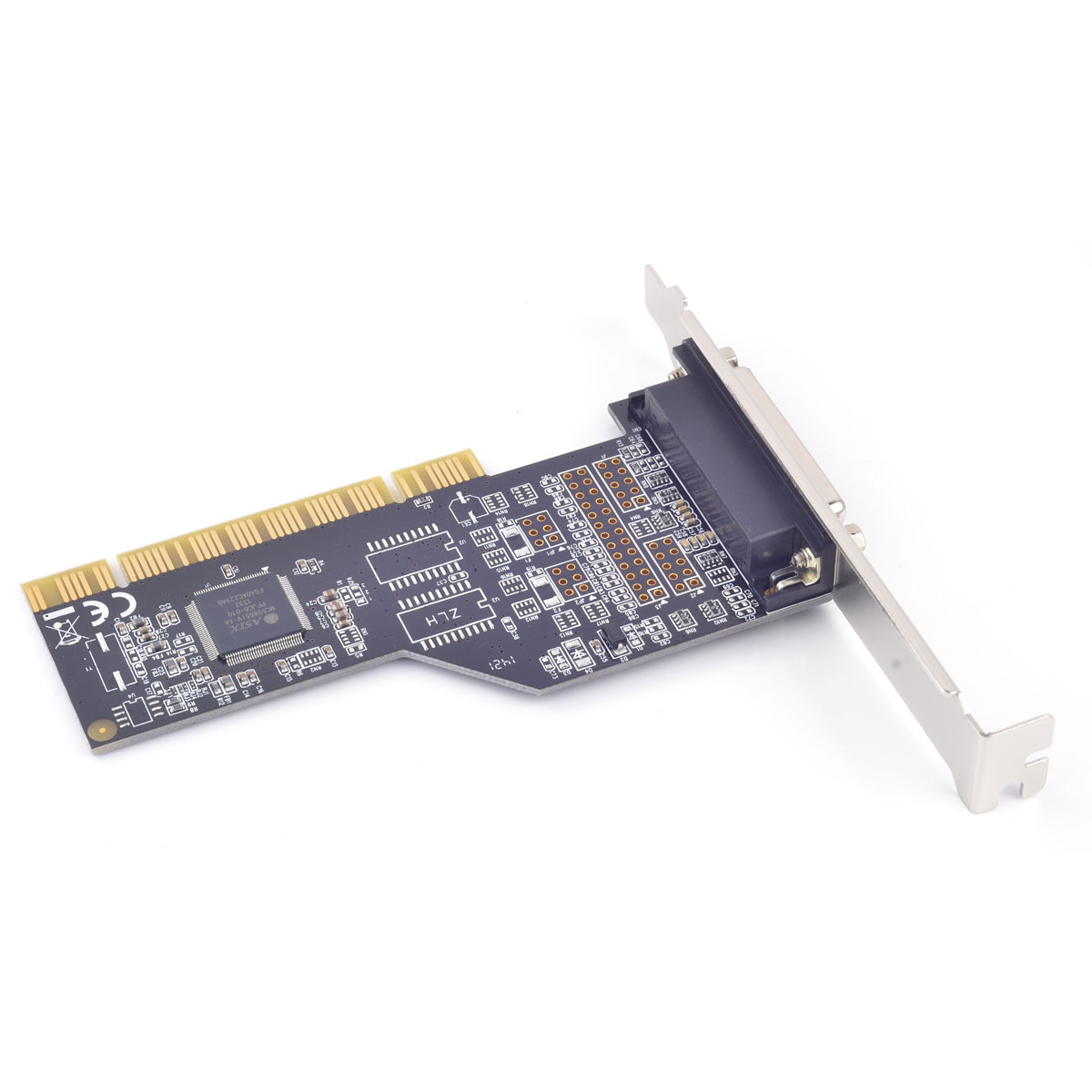

一、產品簡介
西霸PCI系列串并口卡采用PCI總線接口，可用于具有PCI插槽的電腦上。隨著電腦技術的發展，越來越多的電腦主板不再集成串口或并口，通過安裝西霸串口卡或并口卡產品，能夠為電腦擴展出串口或并口，從而連接串口或并口設備，可適用于POS機，串口或并口打印機，串口鍵盤，密碼鍵盤，串口LED顯示器，刷卡機，工業自動化控制等串口設備。并口可適用于打印機等并口設備。

二、功能與規格參數
概述
·易于安裝，系統自動分配IRQ 和 I/O 地址·完全符合PCI總線規范V2.3
·支持PCI電源管理模式
·支持PCI IRQ共享功能，一個主板可接多片串口或并口擴展卡
·支持Windows10, 8.1, 8, 7, Vista, XP, Server2012, 2008，2003（32位/64位）以及Linuxr操作系統

串口界面標準(RS232)
·符合工業自動化標準16C550 UART
·每個接口芯片內置256-byte 接收/發送緩存
·每個端口傳輸率可達115.2K bits/sec
·支持硬件和軟件流控制
·支持5-, 6-, 7-, 8-, 9- bit串口數據格式
·支持Even, Odd, None, Space & Mark parity
·支持持1 或 2停止位
·通過跳線可設置可設置串口第1腳或第9腳供電功能（+5V，+12V，部分型號適用）

并口界面
·符合IEEE1284并口規范
·支持SPP, PS2, EPP 和ECP模式
·數據傳輸率可達1.5M Bytes/sec
·芯片內置256-byte 接收/發送緩存

三、跳線設置

西霸串口卡部分產品可通過跳線設置為設備供電?？梢蕴峁┑?腳供電，或者提供第9腳供電。跳線出廠默認設置為原串口信號功能，在跳線旁標注+5V,CD,+12V為串口第一針供電，另一種跳線旁標注+5V，RI,+12V為串口第九針供電，請在連接串口設備前，確認設備使用的供電需求方式，以免跳線設置錯誤，造成系統或設備損壞。

四、驅動安裝

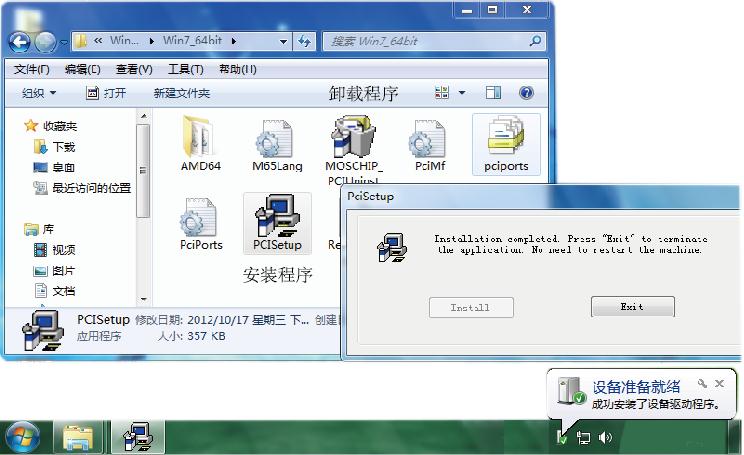

安裝好串口卡后，重啟電腦，系統會自動檢測到新硬件，并彈出驅動安裝界面，請點擊取消，把驅動光盤放到CD中，打開光盤，打開MOSCHIP(或Asix)目錄，打開MCS986目錄,打開操作系統對應的安裝目錄，以WIN7(64位）系統為例，打開Moschip/Windows7/Win7_64bit目錄，點擊運行SthSetup.exe,運行該文件，在彈出的界面，點擊Install，安裝程序自動復制驅動文件，驅動安裝完成后如下圖所示。點擊Exit退出安裝程序。(如對應操作系統內沒有安裝文件，請查看WHQL目錄）
一般情況下，系統會自動找到新的硬件，并完成相對應的驅動程序安裝。部分電腦可能無法自動安裝驅動程序，請手動在設備管理器里刷新硬件，然后彈出的驅動程序安裝界面選擇自動安裝即可。
其他版本Ｗindows操作系統安裝方法與Windows 7相同。
Linux與DOS安裝請參閱相應目錄下的PDF或TXT文檔。
如果需要卸載驅動程序，請運行MODCHIP_PCIUninst.exe文件，程序自動卸載已安裝的驅動程序。

五、更新驅動程序與驅動下載
驅動下載地址：

六、驅動程序安裝校驗

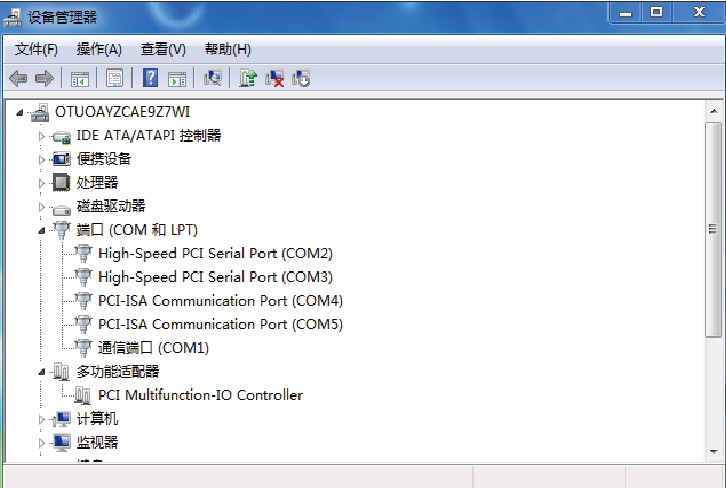

串口卡或并口卡安裝好驅動后，請在設備管理器中查看串口卡安裝情況，如下圖中的COM2和COM3,此系統中安裝了PCIe2串1并擴展卡，主板原生帶COM1,新增加的串口為COM2與COM3,并口新增端口為LPT2.

七、端口參數設置

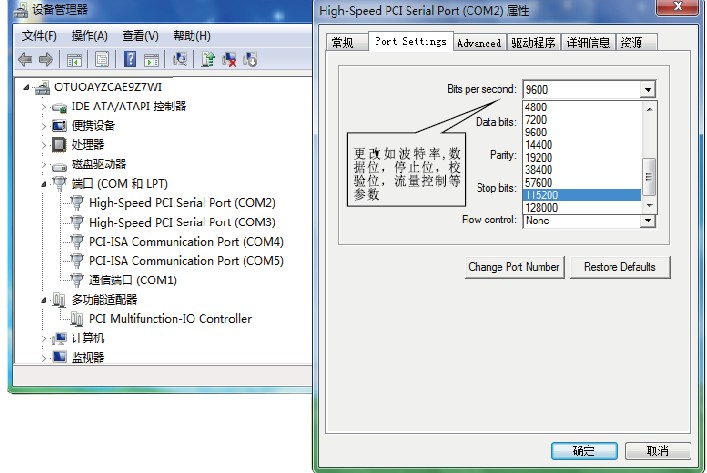

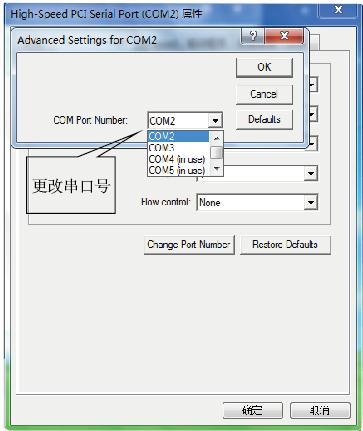

右鍵點擊相應的串口選項，如"High SPeed Serial Port(COM2)", 單擊屬性，在高級選項標簽里可以更改COM端口號，例如把COM2更改為COM6。在Port Setting內可以設置串口參數，比如波特率、數據位、停止位、校驗位、流量控制等參數，參見下圖：設置波特率時請參考設備波特率傳輸要求，設備端或應用軟件必須與電腦端口波特設置一致，才能確保數據正確傳輸。并口一般主板默認為LTP1,并口卡安裝上后，可能是LPT2,有些設備默認為LPT1,用戶可以通過更改端口號更改為LPT1使用。
