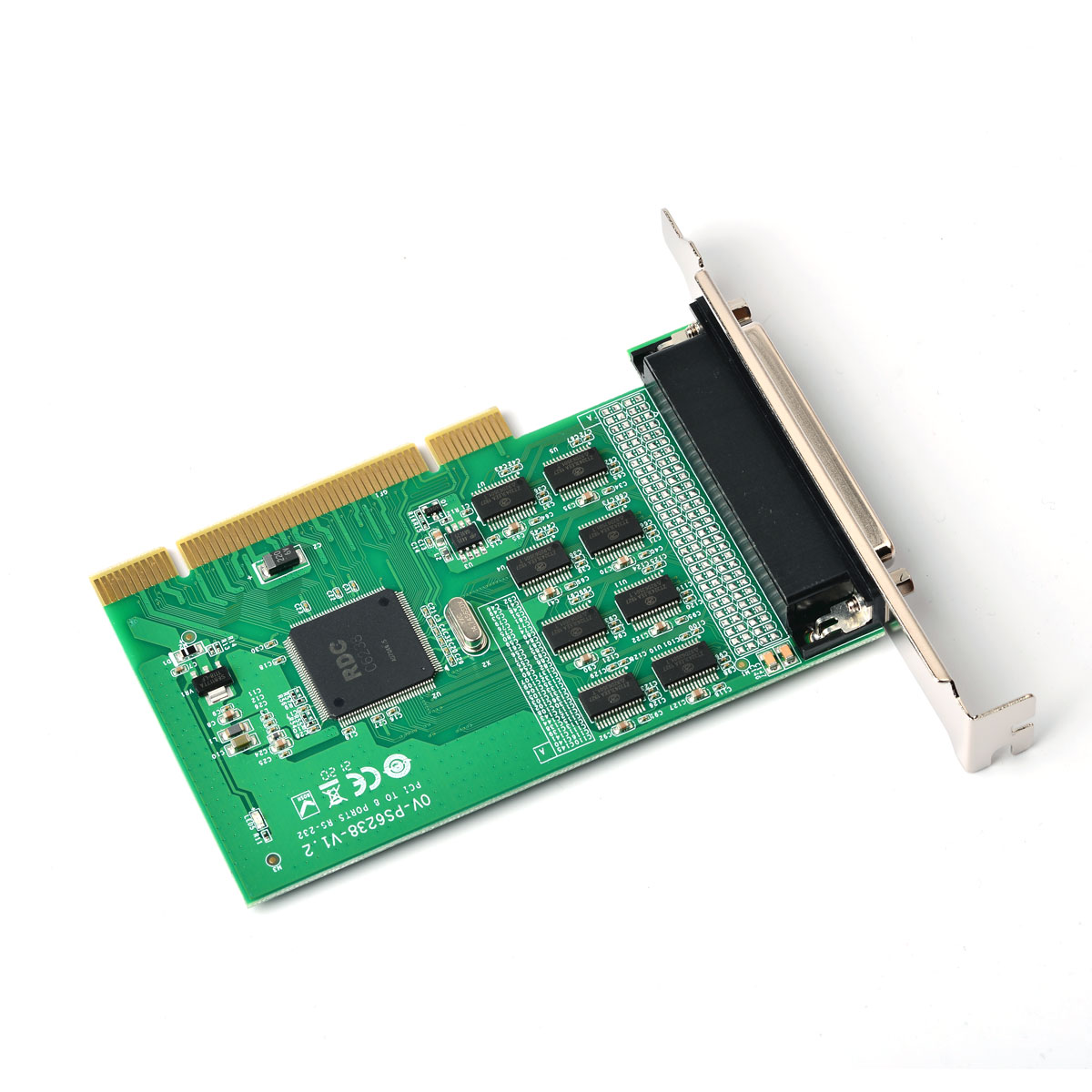

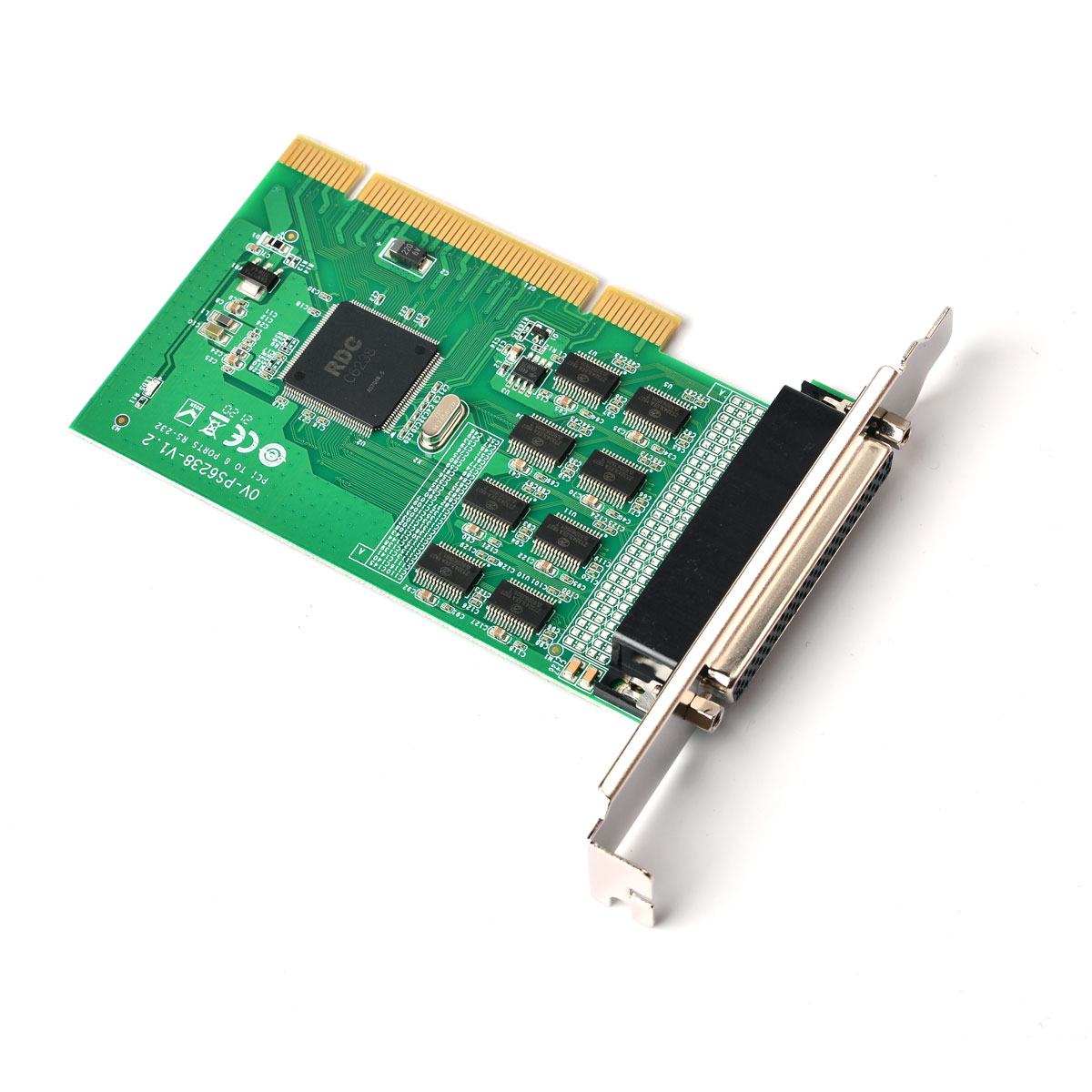

E1- PCI6238-8S是一款專門設計的PCI多串口卡，用于工業自動化系統制造和系統集成。由PCI擴展出8個RS-232串口，可以連接多種串口設備，如PC、終端、調制解調器、打印機、掃描儀、顯示屏等。特定型號最高數據傳輸率可以達到921.6Kbps。

串口界面：
RS-232串口傳輸速度250Kbps，收發均支持64Byte FIFO驅動程序和內建軟硬件流量控制。支持DMA傳輸模式，提高數據傳輸吞吐量。
信號:RS232: DCD、RXD、TXD、DTR、GND、DSR、RTS、CTS、 RI
連接類型：DB62母頭，DB62轉8個RS232 DB9頭
傳輸率：120Kbps-921.6Kbps(請參考產品型號表選擇）
數據位： 5、6、7、8
停止位： 1、 1.5、2
校驗位： None、  Even、Odd、 Space、Mark
流控制： RTS/CTS  XON/XOFF

接口靜電保護： 雙向保護，接口200W雷擊浪涌保護，最大靜電保護30KV。

PCI界面：
總線：PCI 32位 33Mhz總線接口
符合PCI規范 2.1版本
支持更改串口端口號

支持操作系統：

Windows 11，10，8，7，Vista，XP, Server系列 32位/64位，Linux，國產操作系統

FG-PMT08S-M FG-PMT08S-CM FG-PMT08S-EM FG-PMT08S-CH FG-PMT08S-EH
PCI8口工業級RS-232多串口卡
使用手冊

一、概述
FG-PMT08S本產品是一款專門工業級PCI-E串口卡，用于工業自動化系統制造和系統集成。FG-PMT08S提供8個RS-232串口，可以連接多種串口設備，如PC終端、調制解調器、打印機、掃描儀、指紋儀、密碼鍵盤，顯示屏等。每個端口最高數據傳輸率都可以達到921.6Kbps。

二、產品參數
串口界面：
RS-232串口傳輸速度高達921.6Kbps，收發均支持64Byte FIFO驅動程序和內建軟硬件流量控制。支持DMA傳輸模式，提高數據傳輸吞吐量。
信號:
RS232: DCD、RXD、TXD、DTR、GND、DSR、RTS、CTS、 RI
連接類型：DB62母頭，DB62轉8個RS232 DB9頭
傳輸率：120Kbps-921.6Kbps(請參考產品型號表選擇）
數據位： 5、6、7、8
停止位： 1、 1.5、2
校驗位： None、  Even、Odd、 Space、Mark
流控制： RTS/CTS  XON/XOFF
接口靜電保護： 雙向保護，接口200W雷擊浪涌保護，最大靜電保護30KV。

PCI界面：
總線：PCI 32位 33Mhz總線接口
符合PCI規范 2.1版本
支持更改串口端口號

支持系統：
Windows11,10,8.1,8,7,Vista,2008,XP,2003(32bit/64bit),Linux 2.4.x/2.6.x

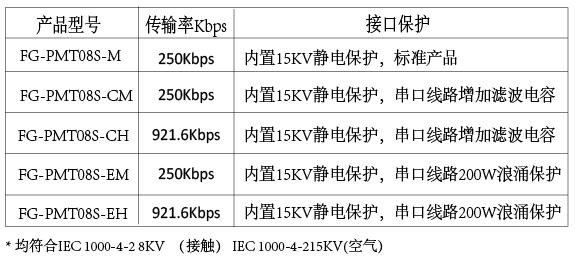

產品型號：

三、串口定義

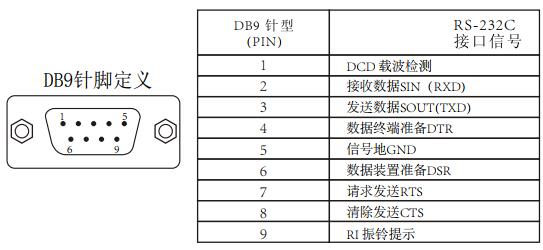

1、DB9針型：

2、接口電平
RS232采用負邏輯電平：    -15~-3：邏輯1；    +15~+3：邏輯0；

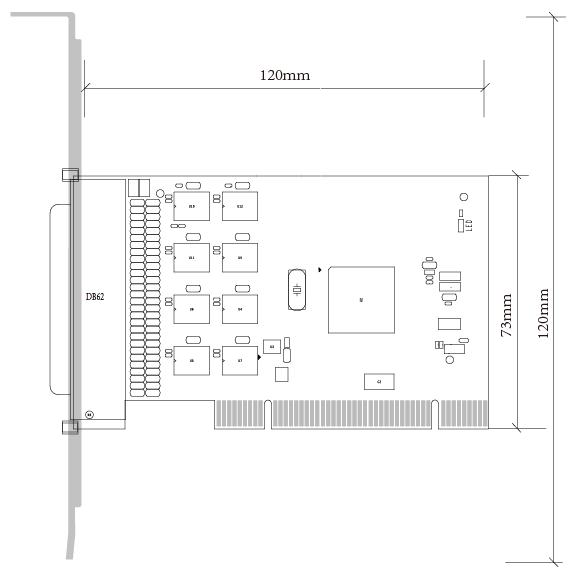

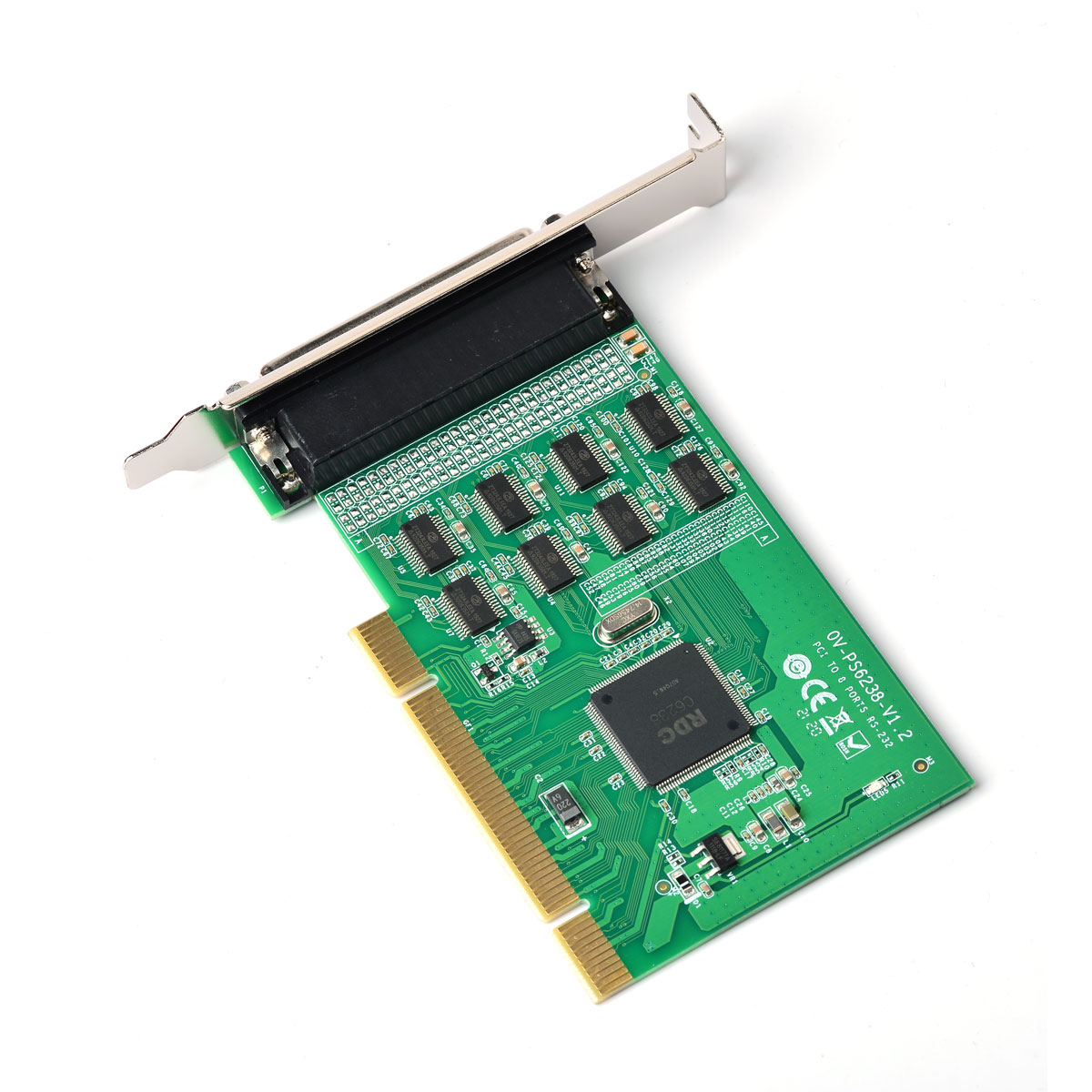

四、產品外形圖

五、驅動程序安裝

當插上FG-PMT08S產品時，系統會自動彈出圖1所示窗口中，選擇“取消”,然后將附帶的驅動光盤放在光驅驅動器內，找到文件“SYBA”目錄下子目錄SYBA EUART DriverSYBA”,操作系統對應的驅動目錄如下：

WinXPx86對應WinXP x86  32位系統
WinXPx64對應WinXP x64  64位系統
WinS03x86對應Win Server2003 32位系統
WinS03x64對應Win Server2003 64位系統
WinVistaAndLaterx86對應Windows10,8,7,Vista以及Server 2012，2008等32位系統
WinVistaAndLaterx64對應Windows10,8,7,Vista以及Server 2012，2008等64位系統

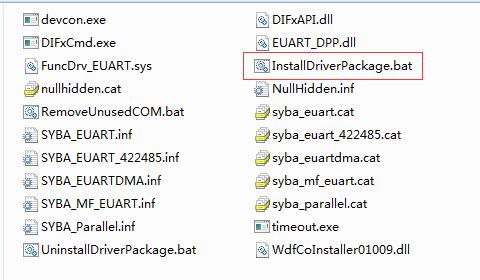

在對應的操作系統目錄下，找到InstallDriverPackage.bat批處理命令，在Windows Vista以后版本的系統，單擊鼠標右鍵，選擇“以管理員身份運行（A）”來運行此文件，雙擊運行。

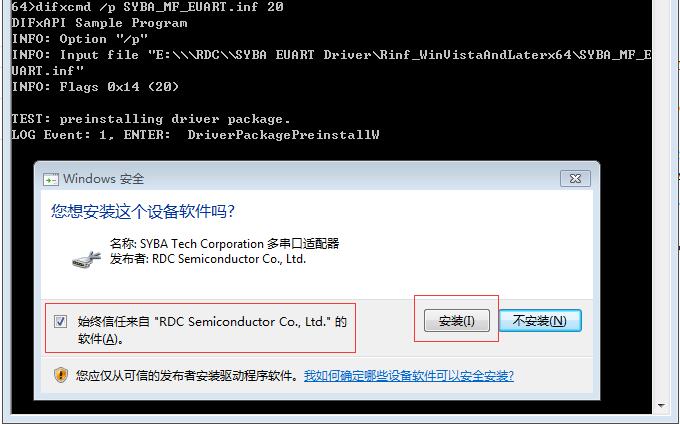

勾選信任框，點擊安裝，安裝程序繼續運行，安裝窗口運行大約一分鐘左右自動關閉，安裝文件自動安裝好驅動程序。

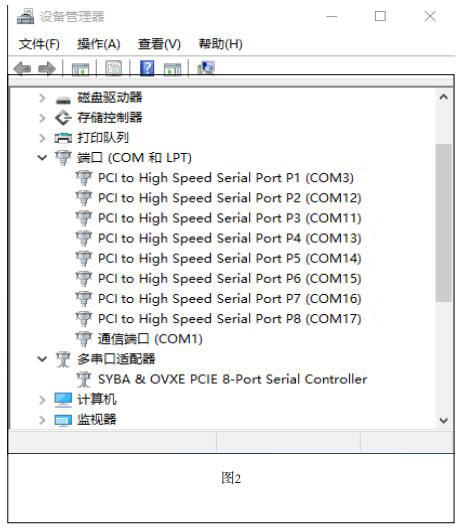

驅動安裝過程中，會發現新的硬件，系統自動完成驅動安裝，安裝完成后，可以打開設備管理器，在設備管理器會增加“多串口卡”這個設備，打開“端口（COM和LTP)”，發現會新增8個串口，如果系統原來存在串口，系統會自動順序增加串口，如圖2：

六、故障及排除：
數據通信失敗
A、檢查PCI接口
B、檢查RS-232輸出接口連接線是否正確
C、檢查供電是否正常
D、檢查接線端子是否連接良好

七、更新驅動程序與驅動下載
驅動下載地址:https://ovxe.lanzoux.com/RDC

八、串口端口參數設置

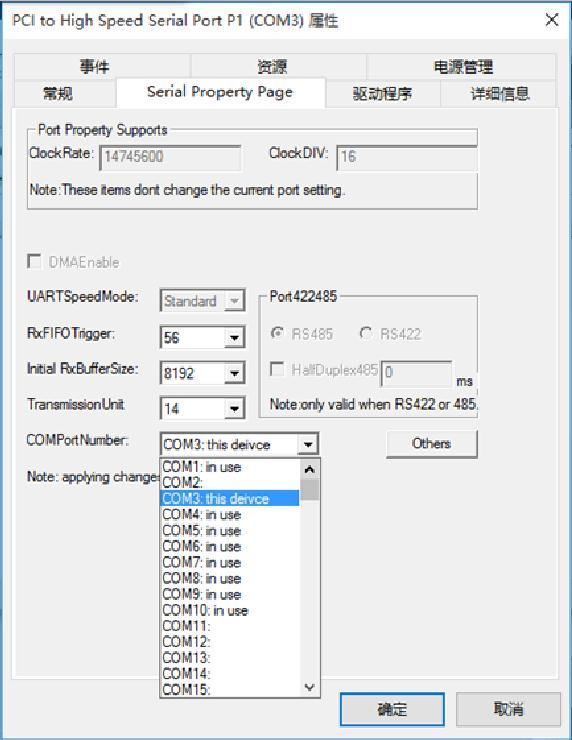

右鍵點擊相應串口選項，如[PCI to High Speed Serial PortP1(COM3)],點擊屬性，在高級選項標簽里可以更改COM端口號，比如把COM3更改為COM11，如下圖：
串口卡FG-EMT08S多串口卡在與設備通信過程中，會自動識設備串口參數，如傳輸波特率，停止位，校驗位等。也可通過串口端口屬性來更改相關設置。
