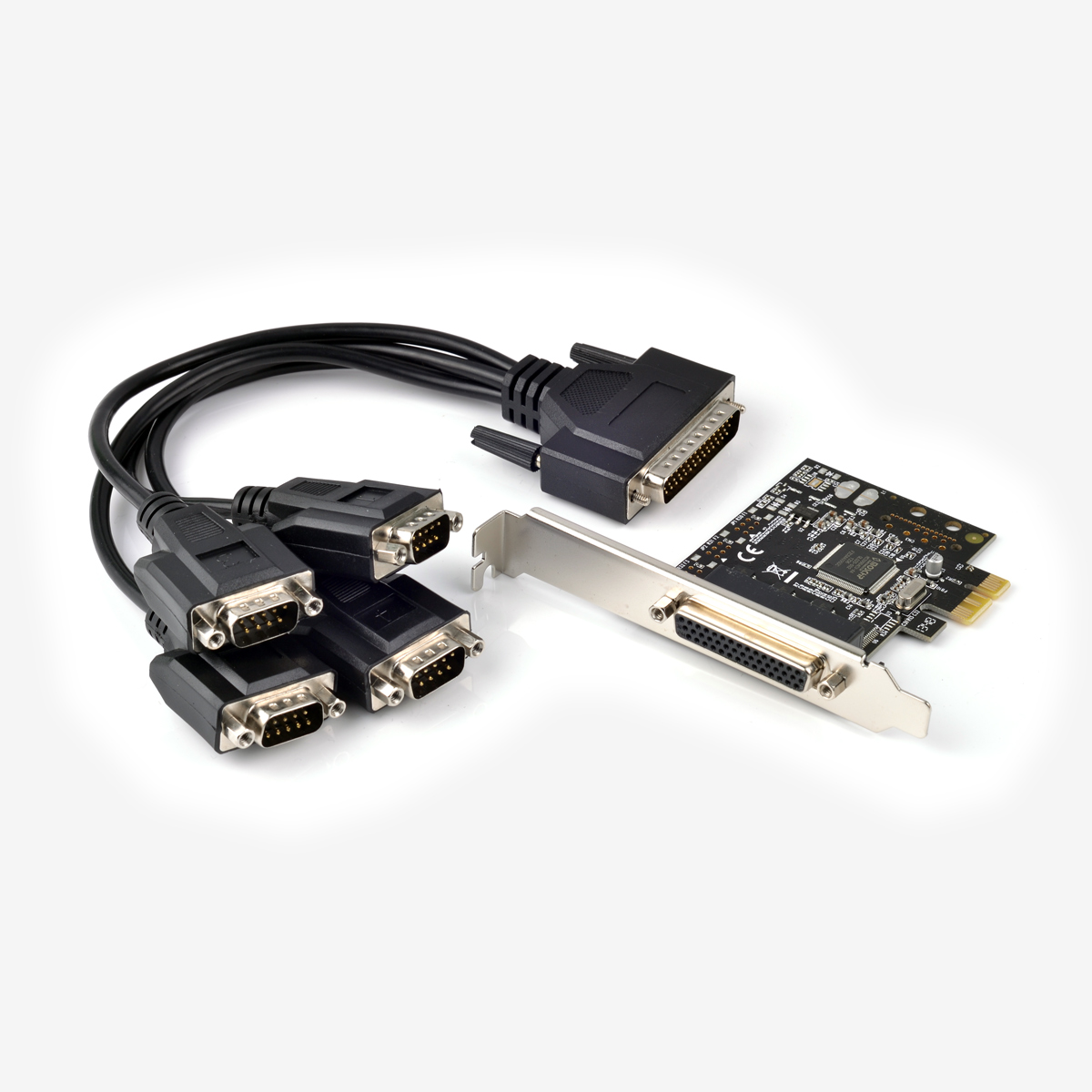

    PCI-Express 4口 RS232串口卡 (ASIX9904)

    E1-PCE9904-4S是由PCI- Express由一分4線擴展出4個串口，產品針對POS和ATM應用而設計，也是工業自動化系統集成商的首選。 支持各種主流操作系統，包括 Windows，MAC與Linux。4個RS-232串口均可支持高達250Kbps的通信速率，并提供調制解調器控制信號。

    產品型號：E1-PCE9904-4S
    出廠編碼：FG-EMT01A

    主控芯片：ASIX MCS9904

    輸出接口：RS232  DB9

    輸入接口：PCIe總線插槽

    傳輸速率：最高250Kbps

    產品條碼：6973665920010

    產品尺寸：120mmX80mm

    包裝尺寸：140mm*40mm*130mm

    • 規格參數
    • 說明文檔
    • 驅動下載
    • 相關產品

    通用參數

    符合PCI-Express規范 Revision 1.1

    PCI-Express Gen x1, 總線帶寬 2.5Gbps

    支持串口端口號更改,

    I/O地址：由BIOS分配, IRQ由BIOS分配

    可接8CM短鐵片（短鐵片為選配件）


    串口界面(RS232)

    符合工業標準16C450/16C550 UART

    芯片內建256字節的FIFO以及芯片內建H/W，S/W流控功能

    每個串口數據傳輸率真可達250Kbps (訂制版本數據傳輸可達1Mbps)

    波特率：50 bps 至 250 Kbps


    串口通信參數

    數據位：5，6，7，8

    停止位：1，1.5，2

    奇偶校驗：None，Even，Odd，Space，Mark

    流量控制：RTS/CTS，XON/XOFF

    串口信號 RS-232：TxD，RxD，RTS，CTS，DTR，DSR，DCD，GND

    支持5, 6, 7, 8位串口數據格式


    操作系統支持

    Windows XP/WindowsXP 64

    Windows 7/Windows7 64

    Windows 8/Windows8 64

    Windows 8.1/Windows8.1 64

    Windows 10/Windows10 64

    Windows 11/Windows11 64

    Windows Server 2008 R2、2012、2012 R2、2016系統

    Linux系統

    DOS


    快速安裝指南


    一、產品簡介
    西霸PCI-E系列多串口卡采用PCI-Express總線接口，可用于具有PCI-Expess插槽的電腦上。隨著電腦技術的發展，越來越多的電腦主板不再集成串口或并口，通過安裝西霸串口卡或并口卡產品，能夠為電腦擴展出串口或并口，從而連接串口或并口設備，可適用于POS機，串口或并口打印機，串口鍵盤，密碼鍵盤，串口LED顯示器，刷卡機，工業自動化控制等串口設備。

    二、功能與規格參數


    概述
    易于安裝，系統自動分配IRQ和I/O地址
    一個主板可接多片串口或并口擴展卡
    支持Windows10, 8.1, 8, 7, Vista, XP, Server2012, 2008，2003（32位/64位）以及Linuxr操作系統
    PCI-Express界面
    完全符合PCI-Express總線規范V1.1

    PCI-Express總線傳輸率可達2.5Gbps


    串口界面
    符合工業標準16C550
    芯片內建256byte的緩存
    每個串口數據傳輸率可達256Kbps(具體傳輸率參見產品規格表）
    串口數據位：5，6，7，8
    停止位：1，2
    奇偶校驗：None，Even，Odd，Space，Mark

    通過跳線可設置可設置串口第1腳或第9腳供電功能（+5V，+12V，部分型號適用）


    并口界面
    符合IEEE1284并口界面標準
    支持SPP,PS/2,EPP,ECP,Nibble&Byte模式
    數據傳輸率可達到1.5Mbps
    芯片內建256byte的緩存

    三、跳線設置
    西霸串口卡部分產品可通過跳線設置為設備供電?？梢蕴峁┑?腳供電，或者提供第9腳供電。跳線出廠默認設置為原串口信號功能，在跳線旁標注+5V,CD,+12V為串口第一針供電，另一種跳線旁標注+5V，RI,+12V為串口第九針供電，請在連接串口設備前，確認設備使用的供電需求方式，以免跳線設置錯誤，造成系統或設備損壞。


    四、驅動安裝
    安裝好串口卡后，重啟電腦，系統會自動檢測到新硬件，并彈出驅動安裝界面，請點擊取消，把驅動光盤放到CD中，打開光盤，打開Asix(或MOSCHIP）目錄，如下圖：


    打開操作系統對應的安裝目錄，以XP(32位）系統為例，打開WINXP_Server2003目錄，打開Windows32bit目錄，點擊運行SthSetup.exe,運行該文件，在彈出的界面，點擊Install，安裝程序自動復制驅動文件，完成后如下圖所示，點擊Exit退出安裝程序。(如對應操作系統內沒有安裝文件，請查看WHQL目錄）


    一般情況下，系統會自動找到新的硬件，并完成相對應的驅動程序安裝。部分電腦可能無法自動安裝驅動程序，請手動在設備管理器里刷新硬件，然后彈出的驅動程序安裝界面選擇自動安裝即可。其他版本Ｗindows操作系統安裝方法與Windows XP相同。

    Linux與DOS安裝請參閱相應目錄下的PDF或TXT文檔。

    五、驅動程序下載
    點擊下載


    六、驅動程序安裝校驗

    串口卡或并口卡安裝好驅動后，請在設備管理器中查看串口卡安裝情況，如下圖中的COM2和COM3,此系統中安裝了PCIe2串1并擴展卡，主板原生帶COM1,新增加的串口為COM2與COM3,并口新增端口為LPT2.如下圖所示：


    七、串口端口參數設置

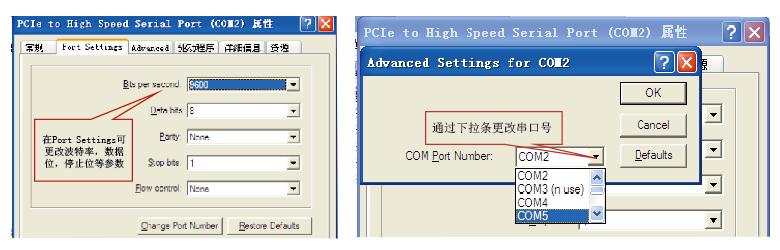

    右鍵點擊相應的串口選項，如"Pcie to High SPeed Serial Port(COM2)", 單擊屬性，在高級選項標簽里可以更改COM端口號，例如把COM2更改為COM4。在Port Setting內可以設置串口參數，比如波特率、數據位、停止位、校驗位、流量控制等參數，參見下圖：設置波特率時請參考設備波特率傳輸要求，設備端或應用軟件必須與電腦端口波特設置一致，才能確保數據正確傳輸。
