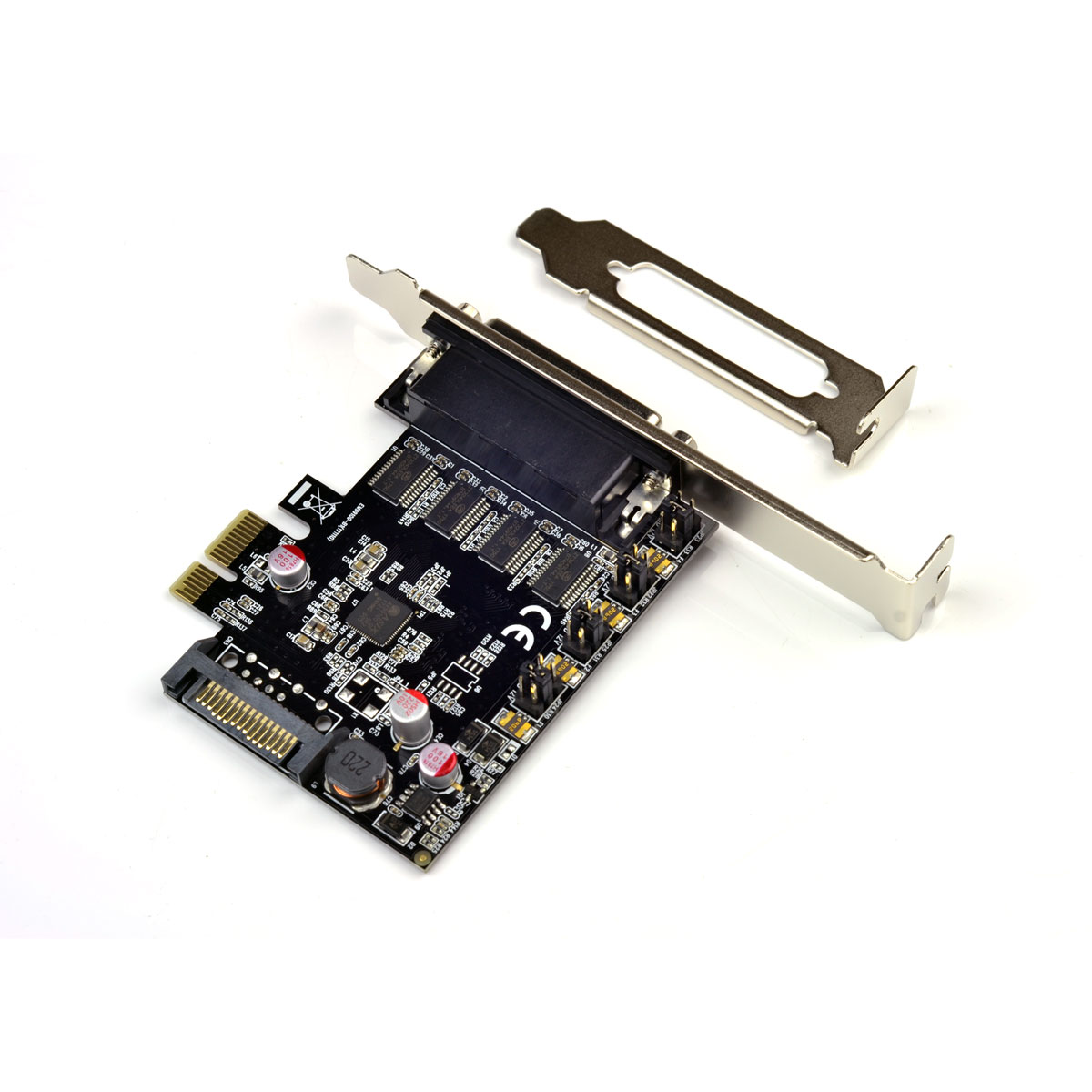

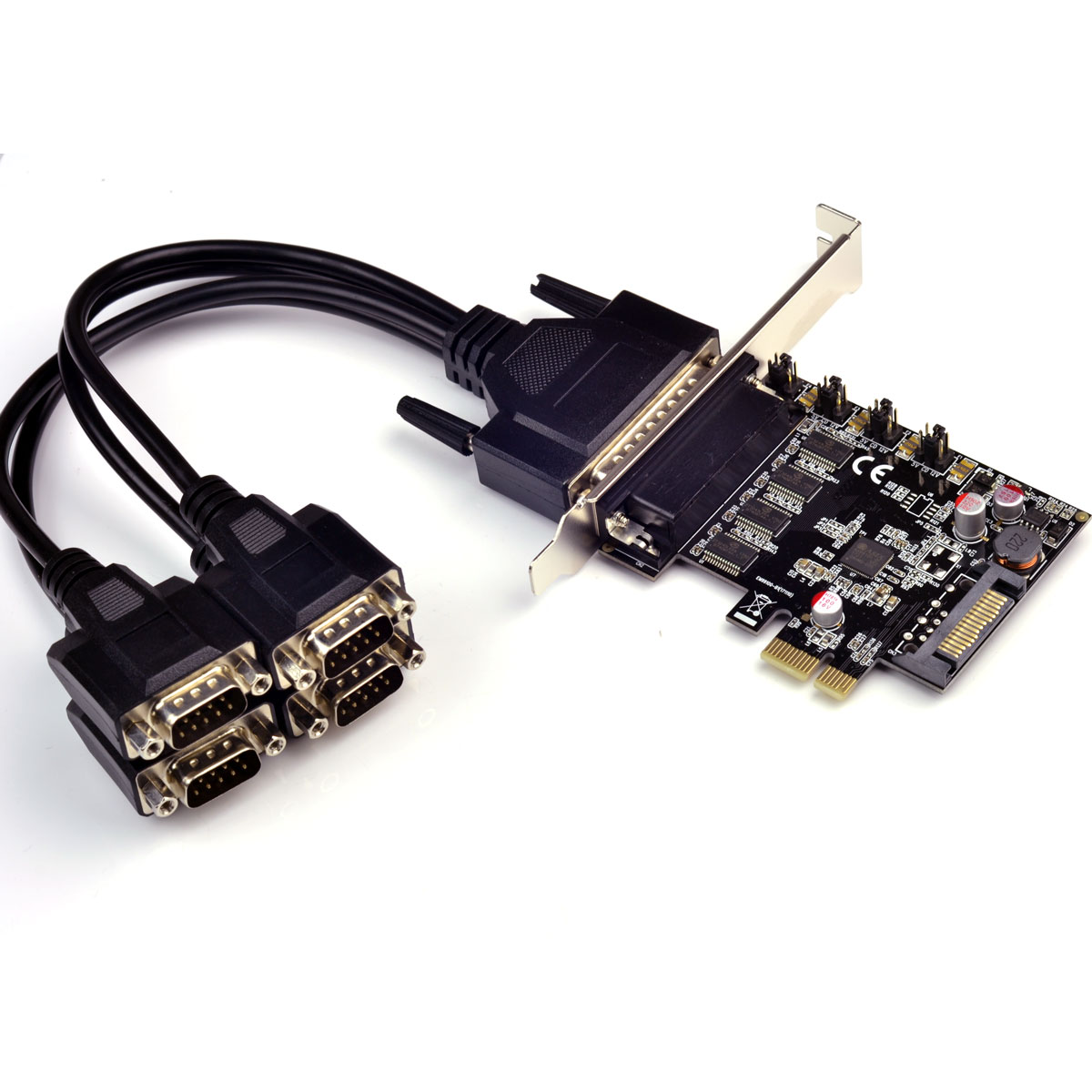

西霸PCI-E系列多串口卡采用PCI-Express總線接口,可用于具有PCI-Expess插槽的電腦上。隨著電腦技術的發展,越來越多的電腦主板不再集成串口或并口,通過安裝西霸串口卡或并口卡產品,能夠為電腦擴展出串口或并口,從而連接串口或并口設備,可適用于POS機,串口或并口打印機,串口鍵盤,密碼鍵盤,串口LED顯示器,刷卡機,工業自動化控制等串口設備。
二、功能與規格參數
易于安裝,系統自動分配IRQ和I/O地址
一個主板可接多片串口或并口擴展卡
支持Windows11,10, 8.1, 8, 7, Vista, XP, Server2012, 2008,2003(32位/64位)以及Linuxr操作系統
PCI-Express界面
完全符合PCI-Express總線規范V1.1
PCI-Express總線傳輸率可達2.5Gbps
串口界面
符合工業標準16C550
芯片內建256byte的緩存
每個串口數據傳輸率可達256Kbps(具體傳輸率參見產品規格表)
串口數據位:5,6,7,8
停止位:1,2
奇偶校驗:None,Even,Odd,Space,Mark
通過跳線可設置可設置串口第1腳或第9腳供電功能(+5V,+12V,部分型號適用)
并口界面
符合IEEE1284并口界面標準
支持SPP,PS/2,EPP,ECP,Nibble&Byte模式
數據傳輸率可達到1.5Mbps
芯片內建256byte的緩存
三、跳線設置
西霸串口卡部分產品可通過跳線設置為設備供電??梢蕴峁┑?腳供電,或者提供第9腳供電。跳線出廠默認設置為原串口信號功能,在跳線旁標注+5V,CD,+12V為串口第一針供電,另一種跳線旁標注+5V,RI,+12V為串口第九針供電,請在連接串口設備前,確認設備使用的供電需求方式,以免跳線設置錯誤,造成系統或設備損壞。

四、驅動安裝

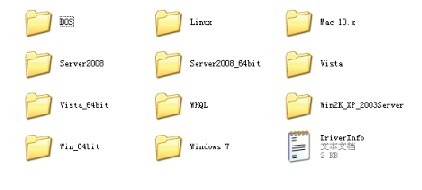

安裝好串口卡后,重啟電腦,系統會自動檢測到新硬件,并彈出驅動安裝界面,請點擊取消,把驅動光盤放到CD中,打開光盤,打開Asix(或MOSCHIP)目錄,如下圖:

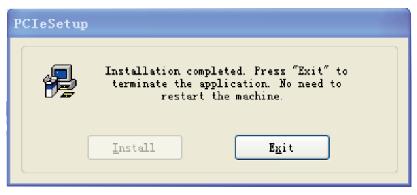

打開操作系統對應的安裝目錄,以XP(32位)系統為例,打開WINXP_Server2003目錄,打開Windows32bit目錄,點擊運行SthSetup.exe,運行該文件,在彈出的界面,點擊Install,安裝程序自動復制驅動文件,完成后如下圖所示,點擊Exit退出安裝程序。(如對應操作系統內沒有安裝文件,請查看WHQL目錄)

一般情況下,系統會自動找到新的硬件,并完成相對應的驅動程序安裝。部分電腦可能無法自動安裝驅動程序,請手動在設備管理器里刷新硬件,然后彈出的驅動程序安裝界面選擇自動安裝即可。其他版本Windows操作系統安裝方法與Windows XP相同。
Linux與DOS安裝請參閱相應目錄下的PDF或TXT文檔。
五、更新驅動程序與驅動下載
點擊右側圖標下載
六、驅動程序安裝校驗

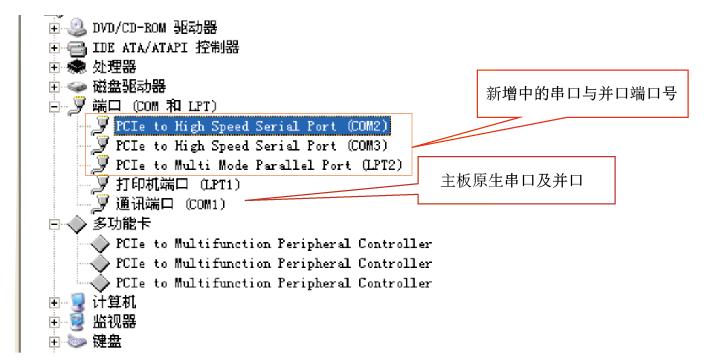

串口卡或并口卡安裝好驅動后,請在設備管理器中查看串口卡安裝情況,如下圖中的COM2和COM3,此系統中安裝了PCIe2串1并擴展卡,主板原生帶COM1,新增加的串口為COM2與COM3,并口新增端口為LPT2.如下圖所示:

七、串口端口參數設置
右鍵點擊相應的串口選項,如"Pcie to High SPeed Serial Port(COM2)", 單擊屬性,在高級選項標簽里可以更改COM端口號,例如把COM2更改為COM4。在Port Setting內可以設置串口參數,比如波特率、數據位、停止位、校驗位、流量控制等參數,參見下圖:設置波特率時請參考設備波特率傳輸要求,設備端或應用軟件必須與電腦端口波特設置一致,才能確保數據正確傳輸。
