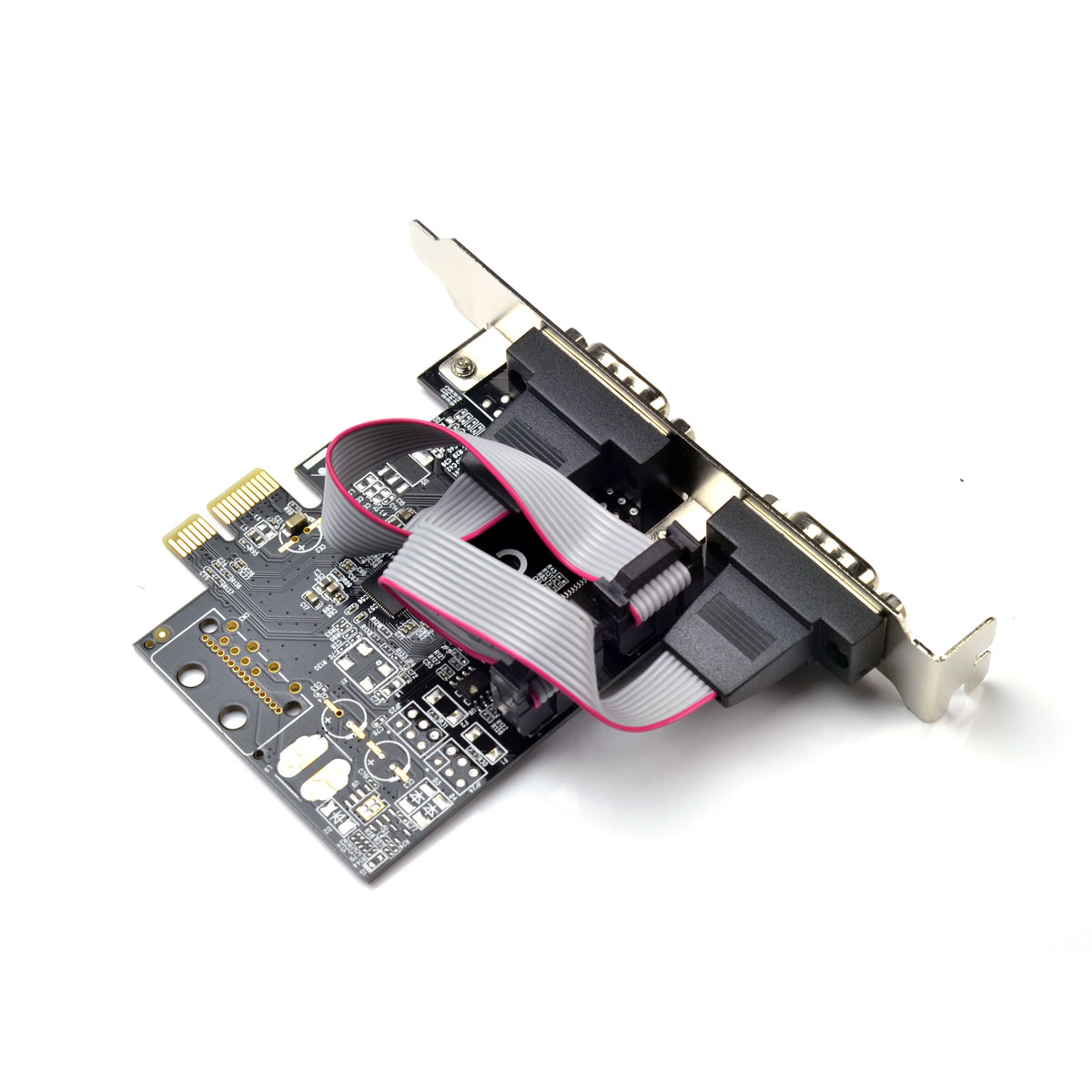

PCI Express界面

符合PCI Express 2.0 Gen 1

符合PCI Express card協議

符合PCI電源管理V1.2

支持 legacy與MSI界面

支持ASPM電源管理模式

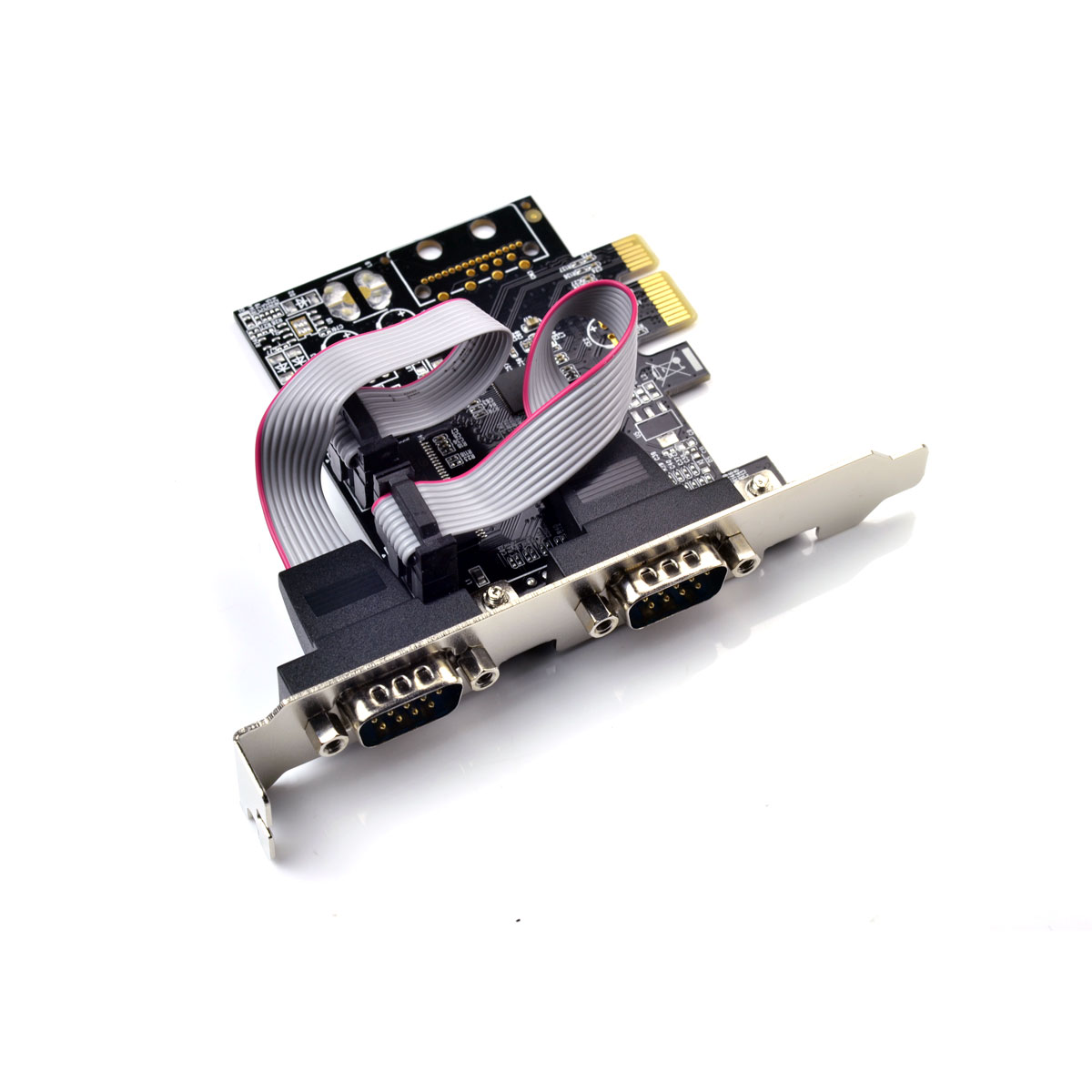

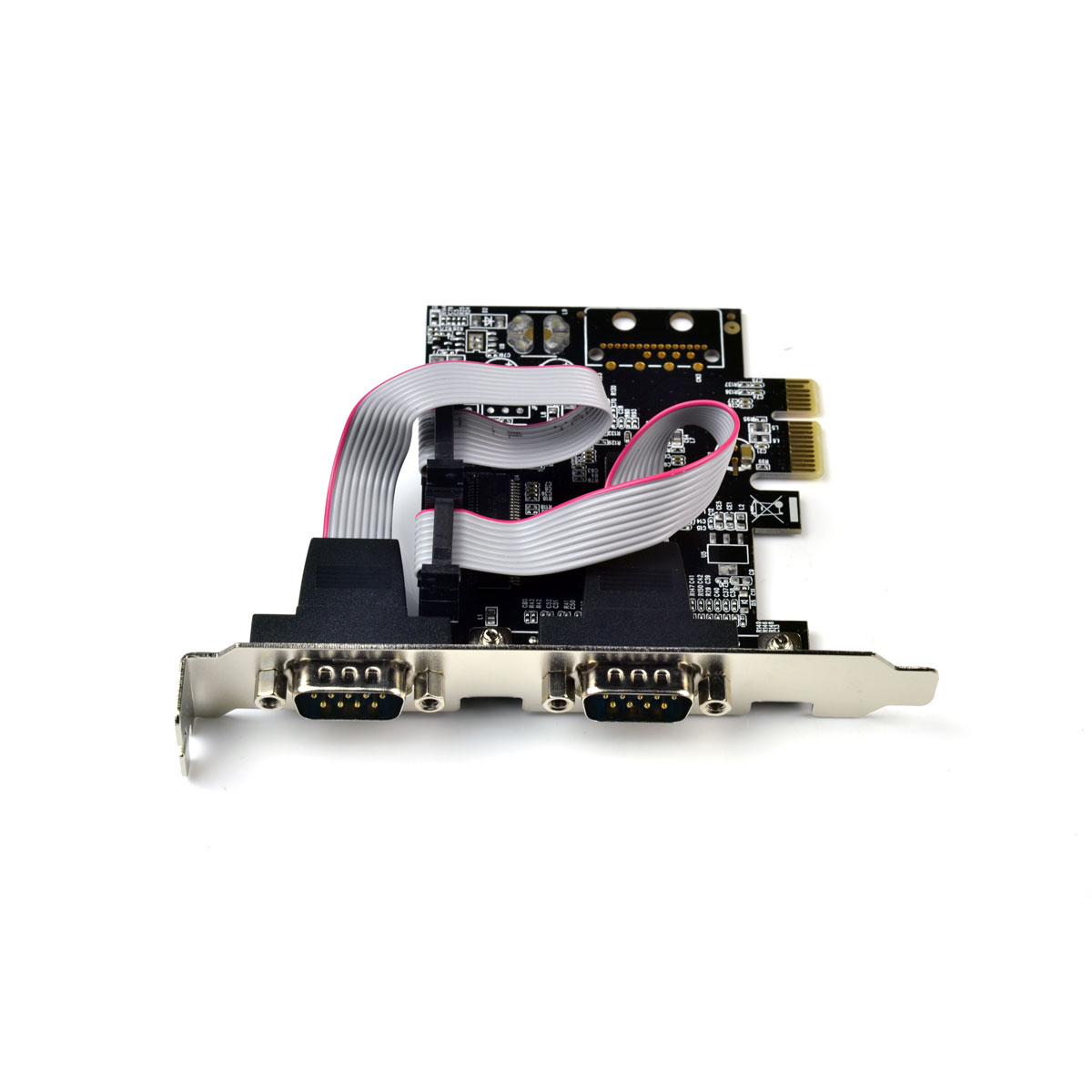

串口界面

接口：DB9針式

串口數：2個

串口標準：RS-232

波特率：50 bps 至 230.4 Kbps

支持串行調制解調器控制

支持硬件與軟件流控制， Hardware, Software Flow Control

支持5, 6, 7, 8和9位串口格式

支持奇、偶、無校驗、空白0、標志等校驗方式

芯片內置256 字節的FIFO 先進先出緩沖器

支持MODEM 調制解調器信號CTS、DSR、RI、DCD、DTR、RTS

支持全雙工和半雙工串口通訊

支持DMA突發傳輸模式

串口信號 RS-232：TxD，RxD，RTS，CTS，DTR，DSR，DCD，GND

I/O地址：由BIOS分配

IRQ：由BIOS分配

ESD保護：內置15 KV

操作系統

支持Windows11/10/8/ 7/Vista /XP/2000/ Server 2003-2012 32/64-bit,  DOS, Linux等操作系統

說明文檔

 快速安裝指南

一、產品簡介
西霸PCI-E系列多串口卡/并口卡采用PCI-Express總線接口，可用于具有PCI-Expess插槽的電腦上。隨著電腦技術的發展，越來越多的電腦主板不再集成串口或并口，通過安裝西霸串口卡或并口卡產品，能夠?yàn)殡娔X擴展出串口或并口，從而連接串口或并口設備，可適用于POS機，串口或并口打印機，串口鍵盤，密碼鍵盤，串口LED顯示器，刷卡機，工業自動化控制等串口設備。

二、功能與規格參數
概述
·易于安裝，系統自動分配IRQ和I/O地址
·一個主板可接多片串口或并口擴展卡
·支持Windows11，10, 8.1, 8, 7, Vista, XP, Server2012, 2008，2003（32位/64位）以及Linux操作系統

PCI-Express界面
·完全符合PCI-Express 2.0總線規范,PCI Express 1x物理界面
·PCI-Express總線傳輸率可達2.5Gbps

串口界面
·符合工業標準16C450/16C550/16C650/16C750/16C950 UART
·每個端口芯片內建256byte的緩存
·每個串口數據傳輸率可達250Kbps(具體傳輸率參見產品規格表）
·串口數據位：5，6，7，8,位
·停止位：1，1.5，2
·奇偶校驗：None，Even，Odd，Space，Mark
·通過跳線可設置可設置串口第1腳供電功能（+5V，+12V，具體支持供電方式參見產品規格表）

并口界面
·符合IEEE1284并口界面標準
·支持SPP,Byte&ECP模式

三、跳線設置
串口卡部分產品可通過跳線設置為設備供電?？梢蕴峁┑?腳供電。跳線出廠默認設置為原串口信號功能，在跳線旁標注+5V,CD,+12V為串口第一針供電，（另一種跳線旁標注+5V，RI,+12V為串口第九針供電）請?jiān)谶B接串口設備前，確認設備使用的供電需求方式，以免跳線設置錯誤，造成系統或設備損壞。

四、驅動安裝

安裝好串口卡后，重啟電腦，系統會自動檢測到新硬件，并彈出驅動安裝界面，請點擊取消，把驅動光盤放到CD中，打開光盤，打開Asix目錄，找到對應操作系統對應的安裝目錄，以XP(32位）系統為例，打開WINXP_Server2003目錄，打開Windows32bit目錄，運行AX99100_Setup.exe,運行該文件，在彈出的界面，點擊Install，安裝程序自動復制驅動文件，完成后如下圖所示，點擊Exit退出安裝程序。

一般情況下，系統會自動找到新的硬件，并完成相對應的驅動程序安裝。部分電腦可能無法自動安裝驅動程序，請手動在設備管理器里刷新硬件，然后彈出的驅動程序安裝界面選擇自動安裝即可。
其他版本Ｗindows操作系統安裝方法與Windows XP相同。
Linux安裝請參閱相應目錄下的PDF或TXT文檔。

五、更新驅動程序與驅動下載

點擊右側圖標下載：
