功能描述

每個USB3.0接口電源獨立輸出：電流最大支持2A

支持Windows11，10，8，7，Vista，XP；Server2012，2008 32/64-bit；Linux Kernel 2.6以及國產ARM構架操作系統

* 為理論USB 2.0, USB 3.0 或 SATA II傳輸速度，實際傳輸速度與電腦配置， 數據線，連接設備等因素有關

說明手冊

----------------------------------------------------

FG-EU307A FG-EU306B FG-EU306C FG-EU306D

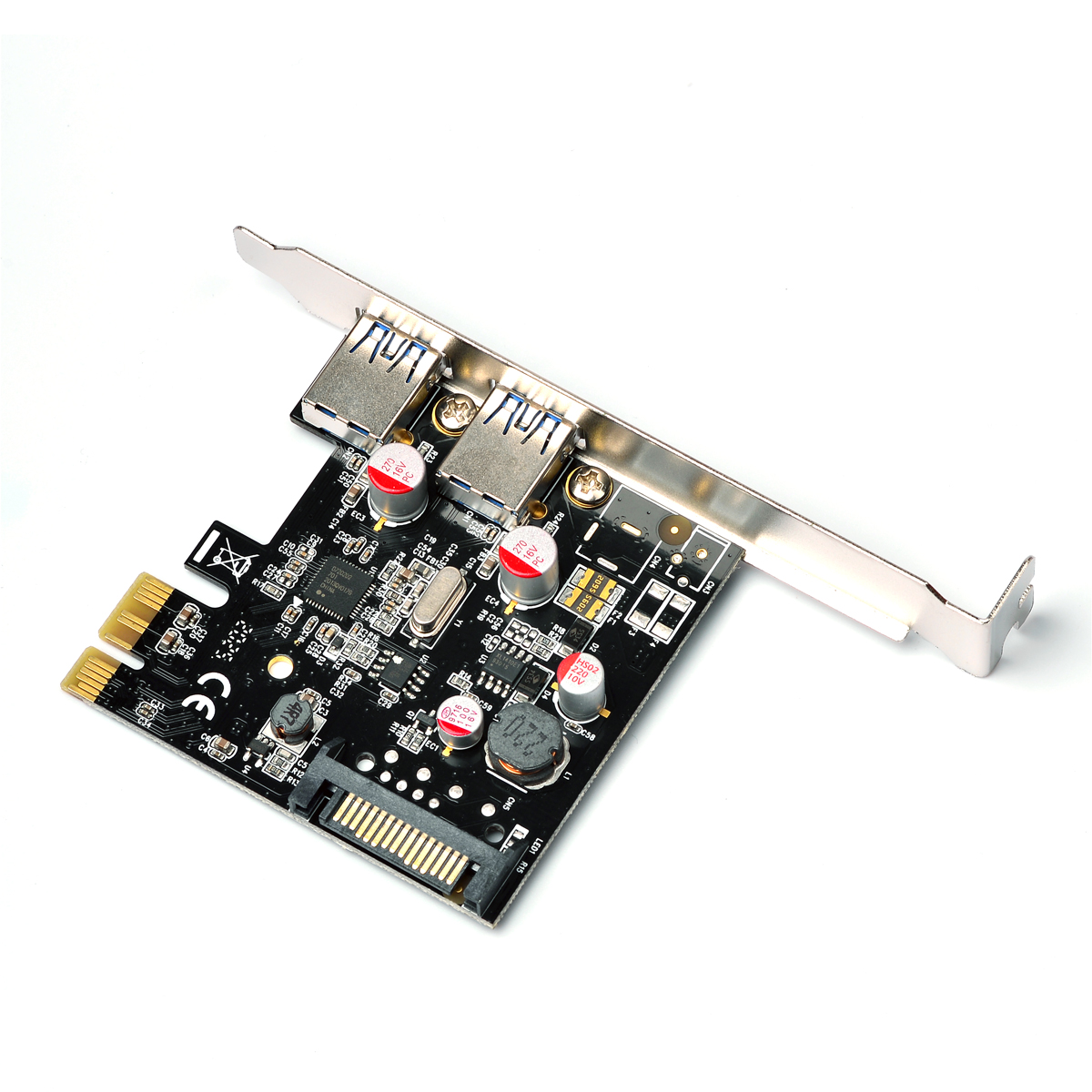

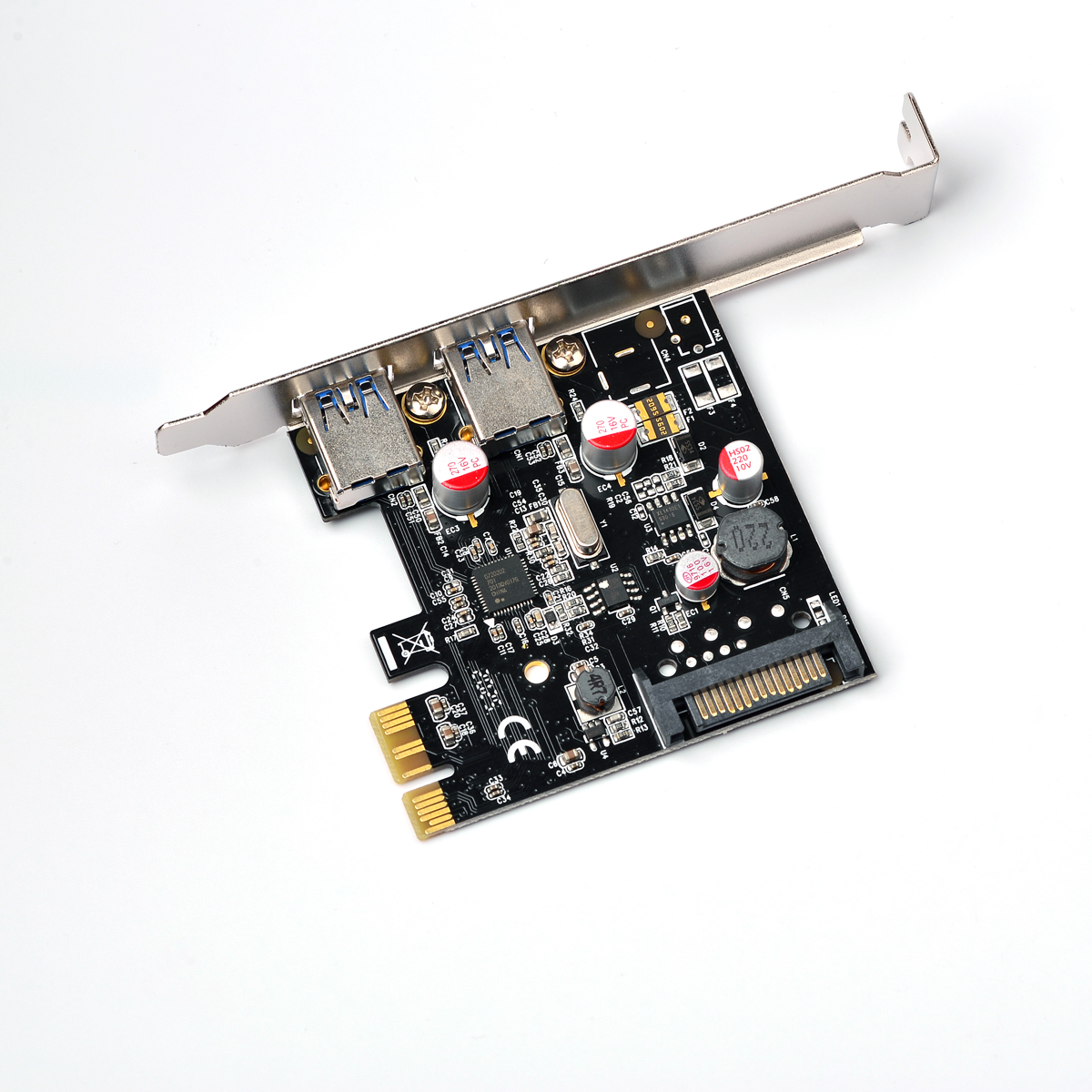

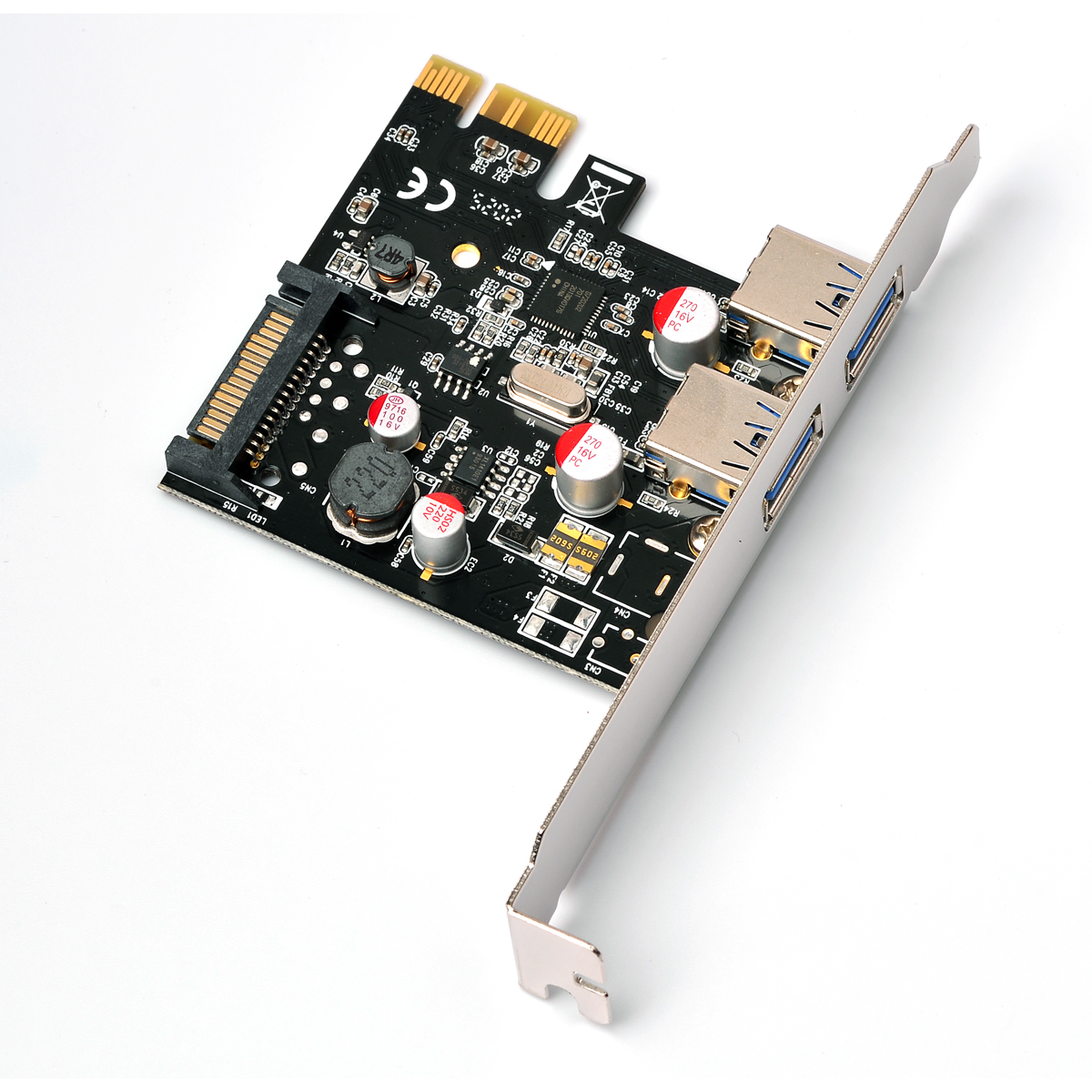

PCI-Express USB3.0擴展卡
FG-MU303A FG-MU302A
Mini PCI-Express USB3.0擴展卡
FG-MU303A  FG-MU302A

 一、產品簡介：

USB3.0是為新的設備，媒體格式以及大容量存儲而制定的更快、更便捷的傳輸標準,西霸PCI-ExpressUSB 3.0（Mini PCI-Express)擴展卡符合通用串行總線3.0標準Ver 1.0 ，符合PCI Express Gen2協議，其數據傳輸率高達5Gbps，十倍于USB2.0的480Mbps，能兼容USB2.0和1.1標準，USB3.0的設備可以直接在USB2.0接口上使用，USB2.0的設備也可以直接在USB3.0接口上使用。支持包括U盤，USB移動硬盤, MP3, 外置光驅，數碼相機，手機，攝像頭，平板電腦等各類USB設備。

二、功能與規格參數：

采用 Renesas 瑞薩(原NEC)USB 3.0主控 IC
PCI-Express 2.0 1-Lane (x1) 界面,符合PCI-ExpressV2.0規范
支持PCI總線電源管理界面 Revision 1.2
符合USB3.0超速規范1.0版
符合PCI-E Mini Card 電氣規范 Revision 1.2,符合Full-Mini (F1) card type插槽規格(MU302A MU303A)
符合Intel's Extensible Host Controller Interface (xHCI) 規范 Revision 1.0
最高傳輸率高達5Gbps，遠高于USB2.0的480Mbps，高達10倍;
向下兼容USB2.0、USB1.1、USB1.0
更加強大的電源供給:最高5V 900mA
19PIN插針設計，可直接連主機機箱前面板USB3.0接口（E3-PCE201-2A2I)

內置USB3.0使內部機箱內部USB3.0設備連接更加便利*
內置大4PIN或15PIN SATA電源接口，供電充足穩定，保障設備穩定運行
支持USB熱插拔功能，即插即用
支持臺式機標準鐵片和短鐵片(適用于FG-EU307A FG-EU306C FG-EU306D)
Microsoft WHQL認證驅動程序，支持Windows10, 8 ,7, Vista ,XP 32位/64位操作系統及Server 20012 2008 R2 64位操作系統，Linux免驅

*為部分產品具備的功能或規格尺寸，部分型號的產品必須外接大4PIN或SATA15PIN電源才能使用連接設備工作。

三、驅動安裝

在電腦安裝好USB3.0擴展卡后，開啟主機，系統會自動檢測到新硬件，并彈出驅動安裝界面，請點擊取消，按下面步驟進行操作。

1.把驅動光盤插入光驅中。（假設光驅在電腦的盤符為D:）
2.打開驅動光盤，打開目錄 D:\Renesas\uPD72020x\
3.雙擊運行 “setup.exe”
4.驅動程序安裝向?qū)н\行，請依照屏幕的安裝提示完成驅動程序的安裝。系統會找到新的硬件，并完成相關的驅動安裝。如果無法自動安裝驅動，請手動在設備管理器里刷新硬件,然后彈出的安裝界面選擇自動安裝即可。

四、更新驅動程序與驅動下載:

驅動下載：https://yunpan.#/surl_yvR4djEFw6R

五、驅動安裝校驗：

校驗驅動程序是否安裝正確，首先打開設備管理器，在通用串行總線控制器里查看到:

Renesas Electronics USB 3.0 Host Controller

Renesas Electronics USB 3.0 Root Hub

六、適用產品：

本快速安裝手冊適用西霸以下產品:

* ESD數據保護參數：
IEC61000-4-2(ESD)±15kV(空氣),±8kV(接觸)
IEC61000-4-4(EFT)40A(5/50ns)
IEC61000-4-5(Lightning)5A(8/20μs)
