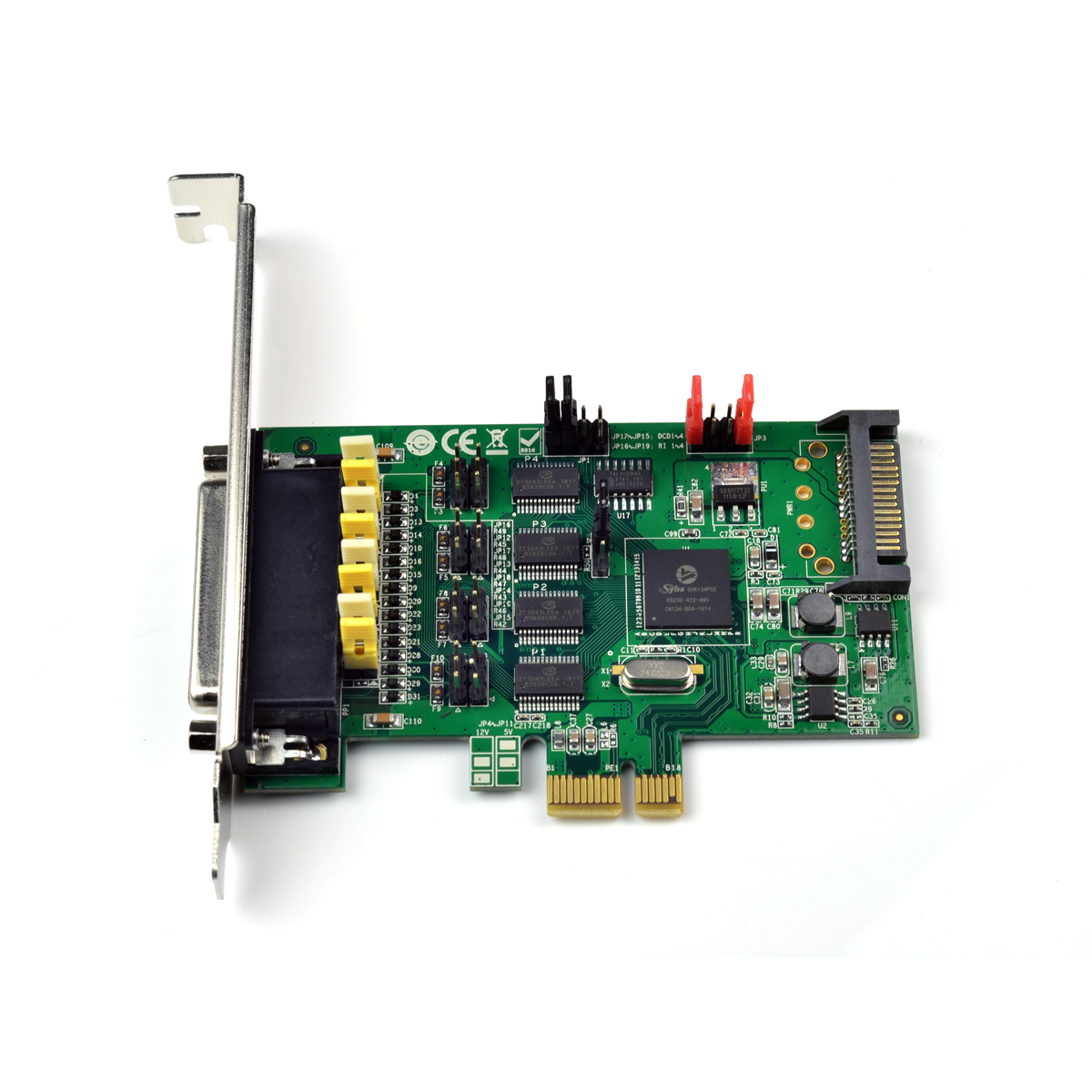

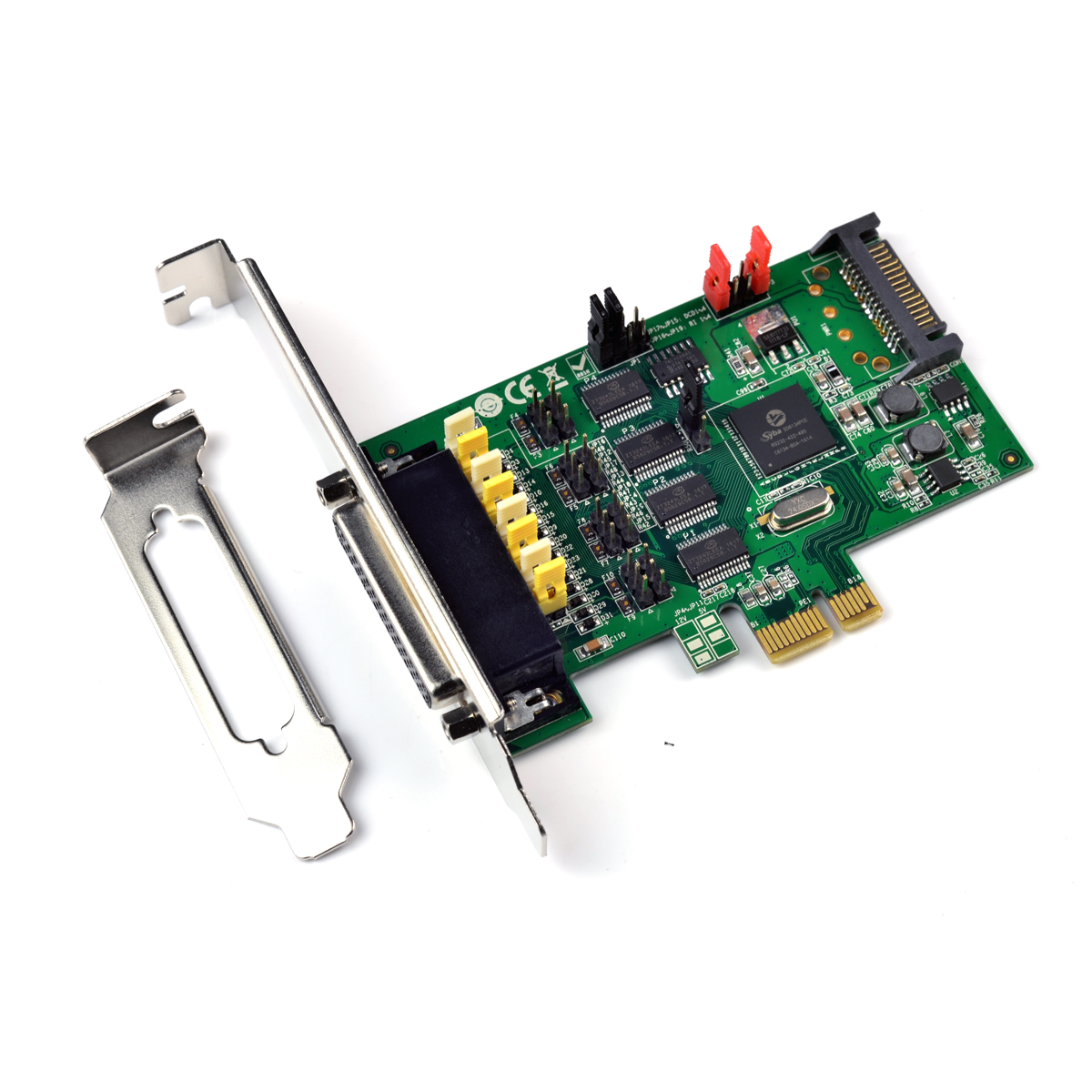

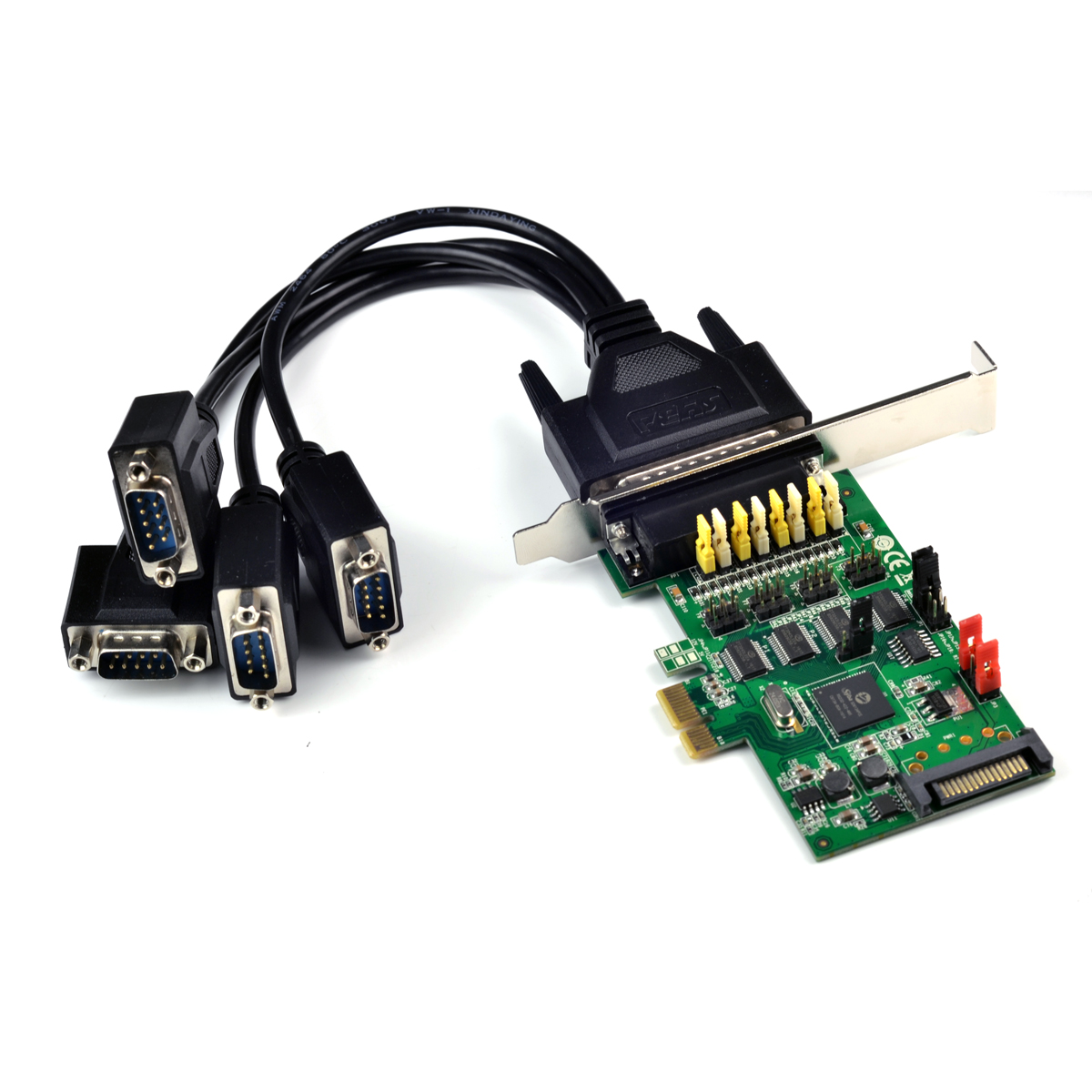

PCI-E4口工業級RS-232多串口卡
使用手冊

一、概述

FG-EMT04S是一款通用PCI-E串口卡，用于工業自動化系統制造 和系統集成。

提供4個RS-232串口，可以連接多種串口設備， 如PC終端、調制解調器、打印機、掃描儀、指紋儀、密碼鍵盤，顯示屏等。傳輸率可以達到120Kbps,250Kbps，靜電保護設計有芯片內置保

護與專業外置保護可選(參見型號表)。

二、產品參數
串口界面：
RS-232串口傳輸速度高達921.6Kbps，收發均支持64Byte FIFO驅動程序和內建軟硬件流量控制。支持DMA傳輸模式，提高數據傳輸吞吐量。

信號:
RS232: DCD、RXD、TXD、DTR、GND、DSR、RTS、CTS、 RI
連接類型：DB62母頭，DB62轉8個RS232 DB9頭
傳輸率：120Kbps-921.6Kbps(請參考產品型號表選擇）
數據位： 5、6、7、8
停止位： 1、 1.5、2
校驗位： None、  Even、Odd、 Space、Mark
流控制： RTS/CTS  XON/XOFF
接口靜電保護： 雙向保護，接口200W雷擊浪涌保護，最大靜電保護30KV。

PCI_Express界面：
總線：PCI-Express 1x 2.5Gbps
符合PCI-Express規范 Revision 1.1
PCI-Express Single-Lane (x1) 總線帶寬 2.5Gbps
支持更改串口端口號

支持系統：
Windows11,10,8.1,8,7,Vista,2008,XP,2003(32bit/64bit),Linux 2.4.x/2.6.x

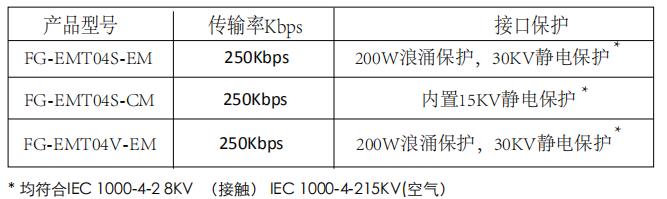

產品型號：

三、串口定義
1、DB9針型：

2、接口電平
RS232采用負邏輯電平：    -15~-3：邏輯1；    +15~+3：邏輯0；

四、驅動程序安裝

當插上FGEMT08S產品時，系統會自動彈出圖1所示窗口中，選擇“取消”,然后將附帶的驅動光盤放在光驅驅動器內，找到文件“SYBA”目錄下子目錄SYBA EUART DriverSYBA”,操作系統對應的驅動目錄如下：

WinXPx86對應WinXP x86  32位系統
WinXPx64對應WinXP x64  64位系統
WinS03x86對應Win Server2003 32位系統
WinS03x64對應Win Server2003 64位系統
WinVistaAndLaterx86對應Windows10,8,7,Vista以及Server 2012，2008等32位系統
WinVistaAndLaterx64對應Windows10,8,7,Vista以及Server 2012，2008等64位系統

在對應的操作系統目錄下，找到InstallDriverPackage.bat批處理命令，在Windows Vista以后版本的系統，單擊鼠標右鍵，選擇“以管理員身份運行（A）”來運行此文件，雙擊運行。

勾選信任框，點擊安裝，安裝程序繼續運行，安裝窗口運行大約一分鐘左右自動關閉，安裝文件自動安裝好驅動程序。
驅動安裝過程中，會發現新的硬件，系統自動完成驅動安裝，安裝完成后，可以打開設備管理器，在設備管理器會增加“多串口卡”這個設備，打開“端口（COM和LTP)”，發現會新增4個串口，如果系統原來存在串口，系統會自動順序增加串口，如圖2：


五、故障及排除：
數據通信失敗
A、檢查PCI-Express接口
B、檢查RS-232輸出接口連接線是否正確
C、檢查供電是否正常,電源燈是否常亮
D、檢查接線端子是否連接良好

六、更新驅動程序與驅動下載

驅動下載地址通用版本：https://ovxe.lanzoux.com/RDC

七、串口端口參數設置

右鍵點擊相應串口選項，如[PCIE to High Speed Serial PortP1(COM3)],點擊屬性，在高級選項標簽里可以更改COM端口號，比如把COM3更改為COM11，如下圖：
串口卡FG-EMT08S多串口卡在與設備通信過程中，會自動識設備串口參數，如傳輸波特率，停止位，校驗位等。也可通過串口端口屬性來更改相關設置。

八、FG-EMT04V-EM跳線設置

特別聲明：如使用供電功能，必須確認串口設備需要的供電方式，串口第1針供電還是串口第9針供電，同時確認需求供電電壓5V還是12V。錯誤的供電方式可能燒壞設備。

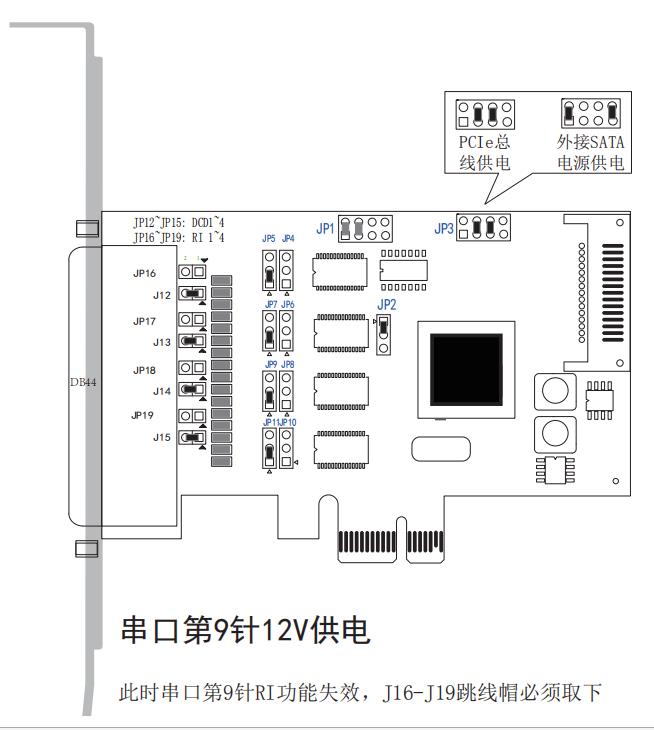

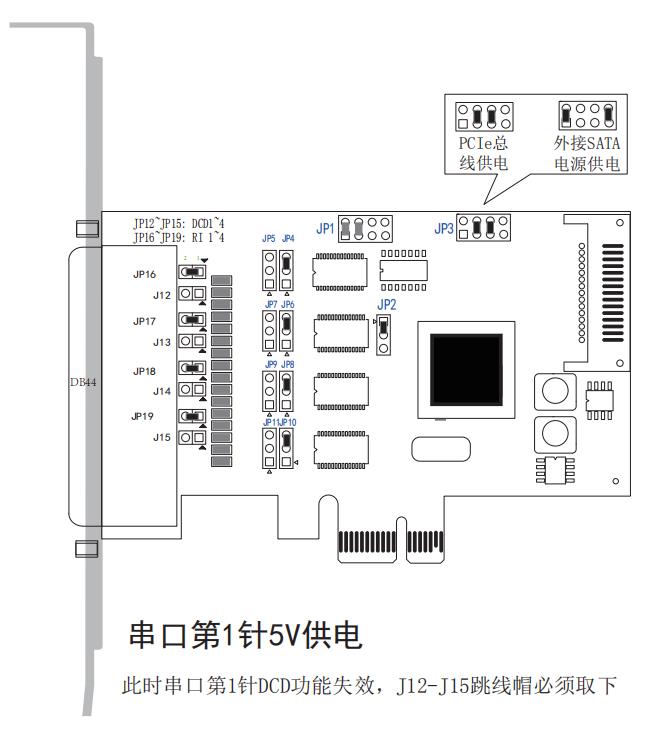

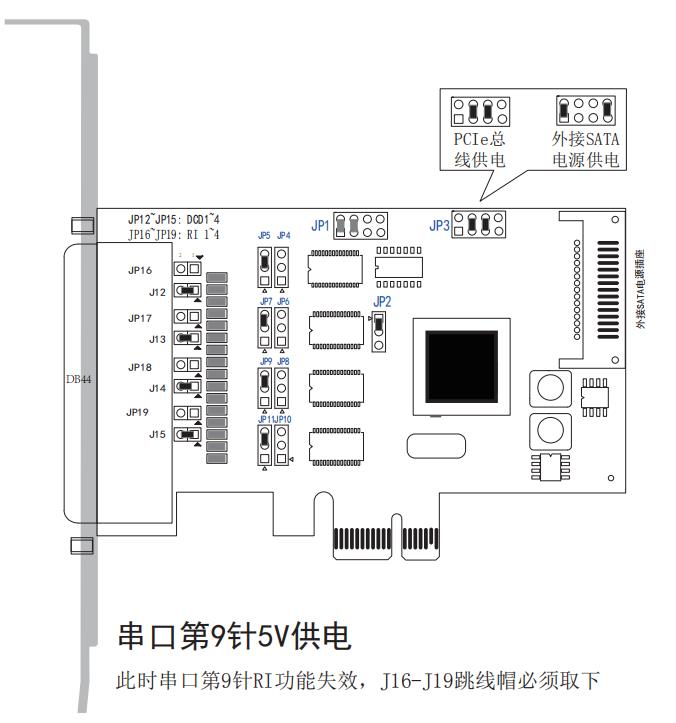

1、串口卡出廠默認跳線設置為：RS232 DB9標準針腳定義，無供電。在RS232模式，5V或12V供電跳線請參考下圖：
