可接8CM短鐵片

支持DOS, Windows 11/10/8/7/Vista /X /2000 /Server 2003-2012 32/64-bit, Linux & Mac OS/X 10.5等操作系統

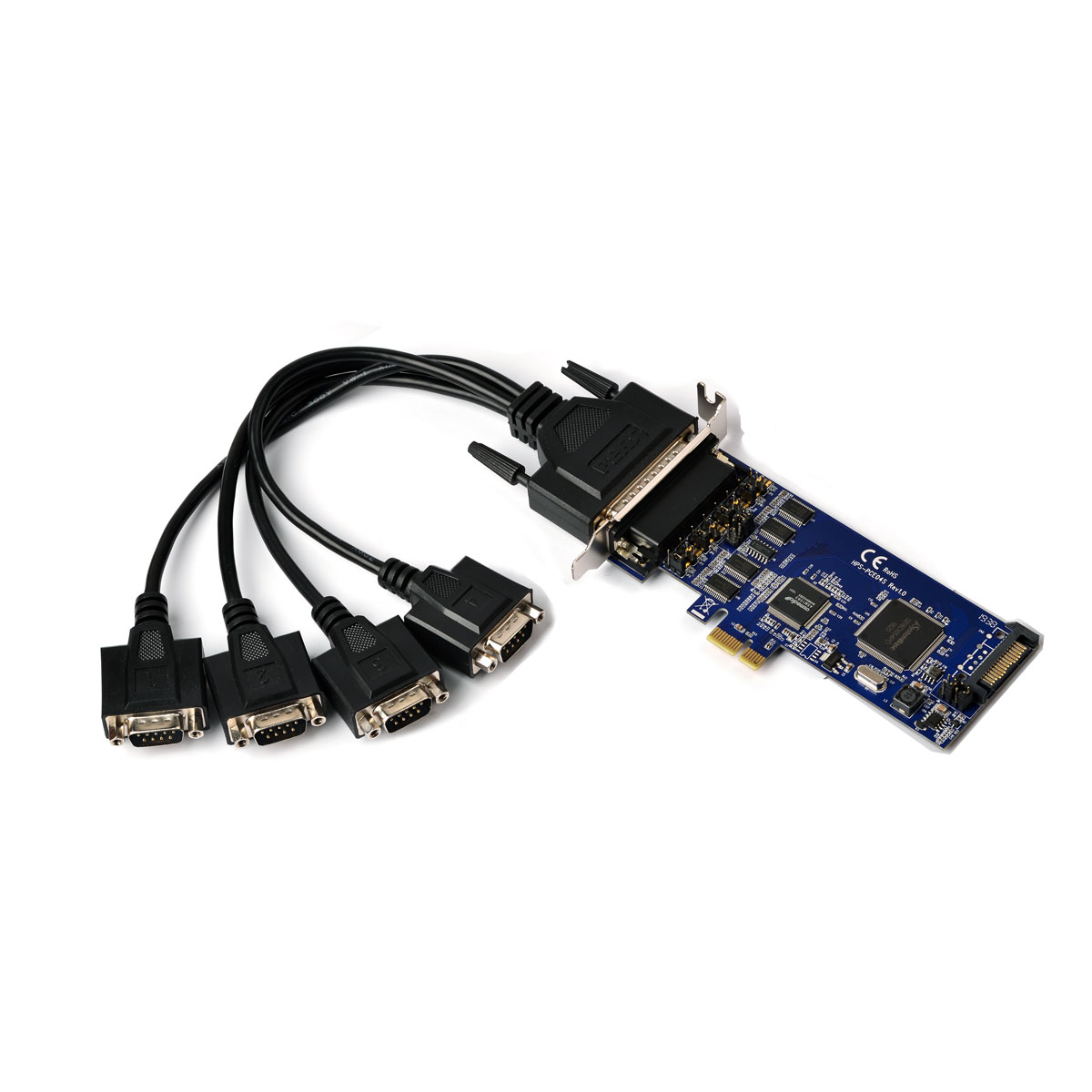

 4口工業級RS-232 PCIE多串口卡
使用手冊

一、概述

E1-PCE1054-4SV是一款專門為POS、ATM、銀行柜員機等用戶設計的，也可以用于工業自動化系統制造和系統集成。FG-EMT11A提供4個RS-232串口，可以連接多種串口設備，如PC、終端、調制解調器、打印機、掃描儀、指紋儀、密碼鍵盤，顯示屏等。每個端口數據傳輸率都可以達到256Kbps。提供串口第1針或第9針供電，可以選擇+5V或+12V電壓。FG-EMT11A的第2個串口，通過跳線設置提供TTL電平輸出，供一些銀行、金融等特殊設備使用。

二、功能與規格參數
概述
易于安裝，系統自動分配IRQ和I/O地址
一個主板可接多片串口或并口擴展卡
支持8CM短鐵片
支持系統：Windows10,8.1,8,7,Vista,XP,Server2012,2008,2003 32bit/64bit,Windows2000 32bit以及Linux 2.4.x/2.6.x，DOS

PCI-Express界面
完全符合PCI-Express總線規范V1.1
PCI-Express總線傳輸率可達2.5Gbps
僅適用于FG-EMT09A,FG-EMT06B,FG-EMT06C，F(xiàn)G-EMT07B等型號

串口界面
·符合工業標準16C550, 16C552, 16C554及16C750
·芯片內建256字節的緩存
·每個串口數據傳輸率可達256Kbps(具體傳輸率參見產品）
·串口數據位：5，6，7，8
·停止位：1，2
·奇偶校驗：None，Even，Odd，Space，Mark
·通過跳線可設置可設置串口第1腳或第9腳供電功能（+5V，+12V，部分型號適用）
*第1針與第9針設計為外設供電，可選5V或12V，不設跳線時為空

三、串口定義
串口引腳定義（RS232)見下圖表，當串口引腳設置為供電后，原引腳定義（DCD或RI)失效。本產品第一針與第九針無串口信號

四、驅動安裝

安裝好串口卡后，重啟電腦，系統會自動檢測到新硬件，并彈出驅動安裝界面，請點擊取消，把驅動光盤放到CD中，打開光盤，打開SystemBase目錄，打開操作系統對應的安裝目錄，如WinXP_Server2003_Vista_Server2008,雙擊運行PCI_Setup.exe文件，如下圖，點擊Install按鈕進行安裝，Uninstall為卸載驅動程序。

安裝程序自動安裝相應的驅動程序，系統會找到新的硬件，并自動完成相關的驅動安裝。如果無法自動安裝驅動，請手動在設備管理器里刷新硬件，然后彈出的安裝界面選擇自動安裝即可。點擊確認完成安裝。

五、更新驅動程序與驅動下載

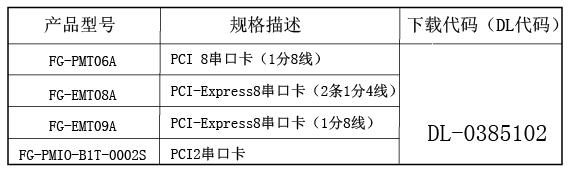

驅動請點擊右側圖標下載

六、驅動程序安裝校驗
驅動程序安裝完成后，請在設備管理器中查看串口卡（或并口卡）安裝情況，如上圖，新增了串口COM14,COM15及并口LPT3。下圖系統中安裝了PCI 8串口擴展卡，主板原生帶COM1,COM2串口，新增加的8個串口為COM3至COM10。其他型號驅動程序安裝完成后校驗方式與下圖相同。

七、串口端口參數設置
右鍵點擊相應的串口選項，如”PCI Express-SERIAL(COM3)”,點擊屬性，在高級選項標簽里可以更改COM端口號，比如把COM3更改為COM12,也可以設置串口參數，如波特率，數據位，停止位，檢驗位，流量控制等相關參數，如右圖。設置波特率時請參考設備傳輸率要求，如果設備有要求參數，請把串口卡的傳輸速率與設備傳輸速度設置為同一參數，才能保證串口數據正確傳輸。

八、串口供電設置
1、 板卡跳線設置

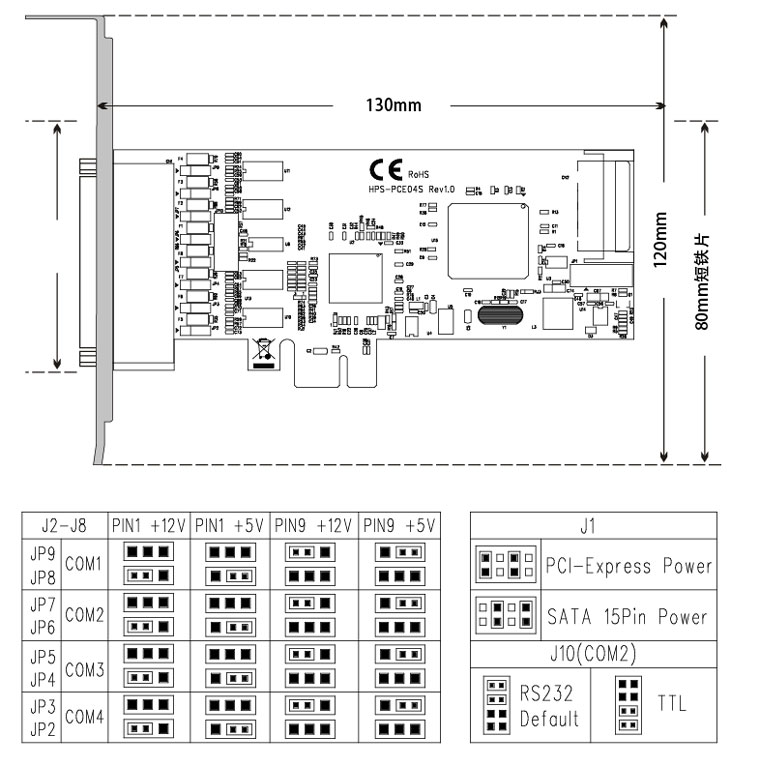

出廠串口設置跳線沒有進行設置，客戶根據自己設備電壓需求進行設置，設置時請參考下圖，產品背面也標注了跳線設置圖表

2、TTL電平路線設置：

第二個串口出廠默認設置為RS232,客戶可通過J10跳線設置為TTL電平。
3、串口供電方式設置

本產品第1針或第9針供電，提供兩種供電方式，一是PCI-E總線供電，二是主機電源供電，供電方式可通過J1跳線進行設置，當使用主機電源供電時，請將主機電源的SATA電源線正確連接到板上的SATA電源接口上。

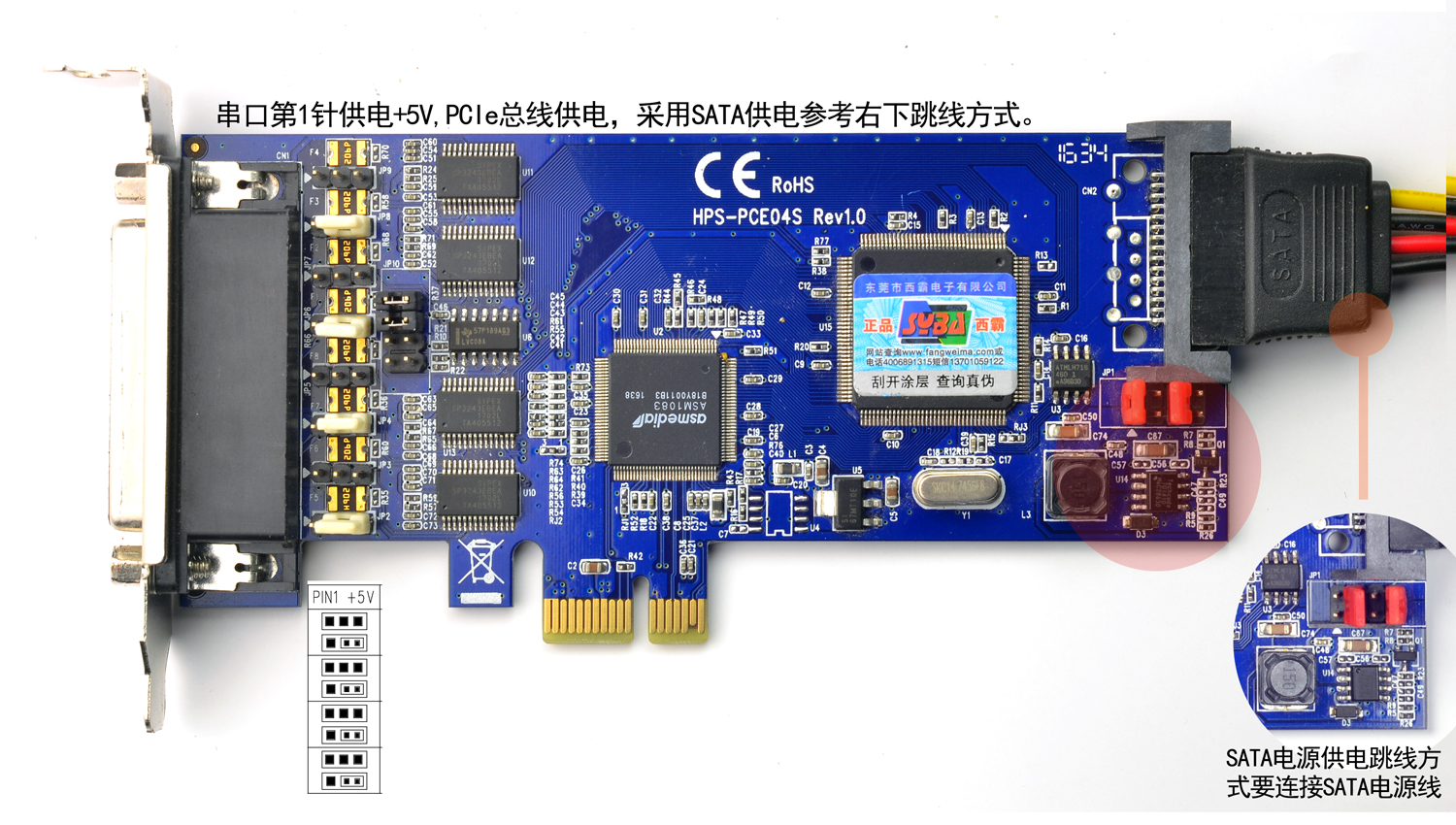

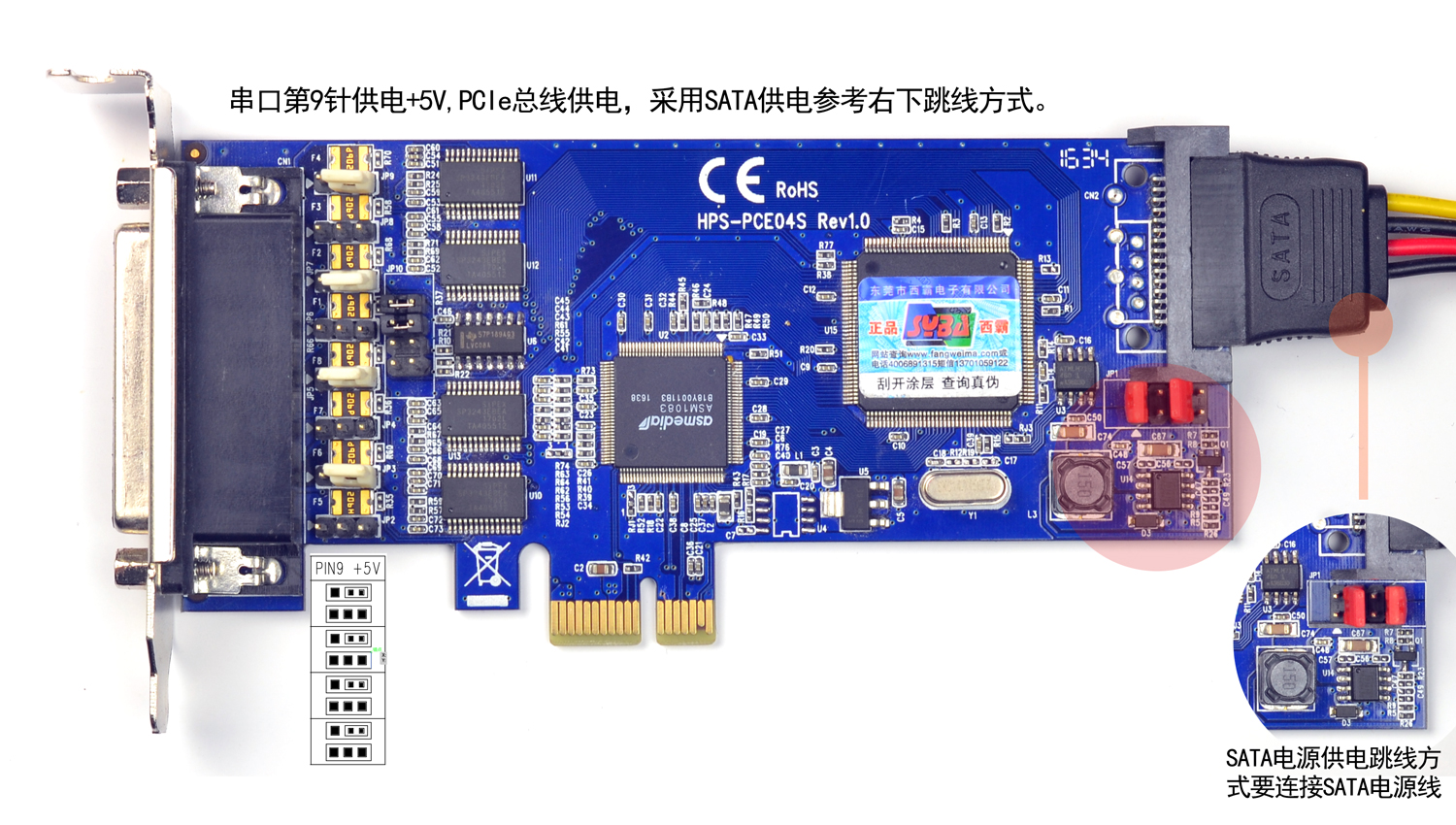

供電設置參照下圖：
