支持的操作系統

支持 DOS, Windows 11/10/8/ 7/Vista /XP/2000/ Server 2003-2012 32/64-bit, Linux 等操作系統

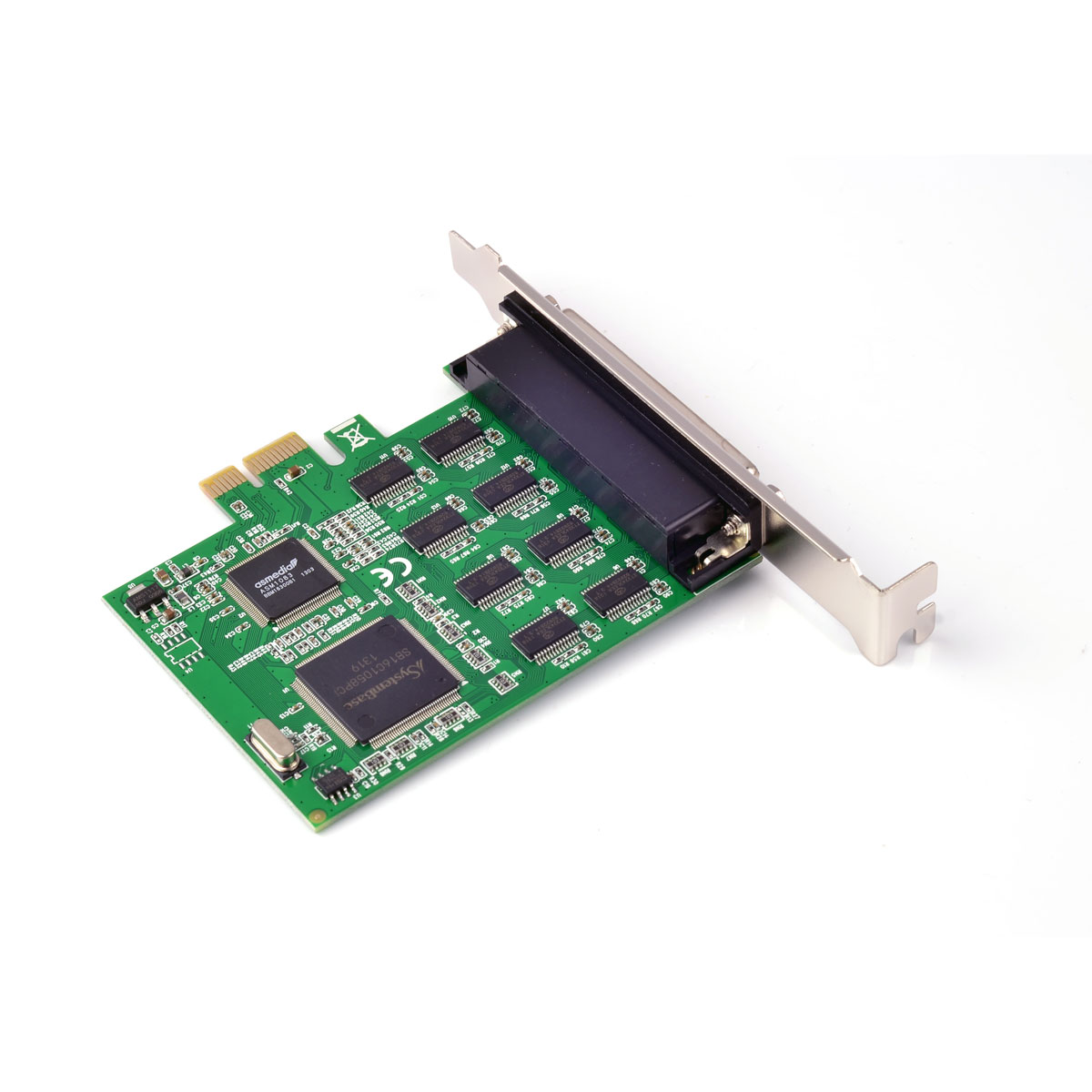

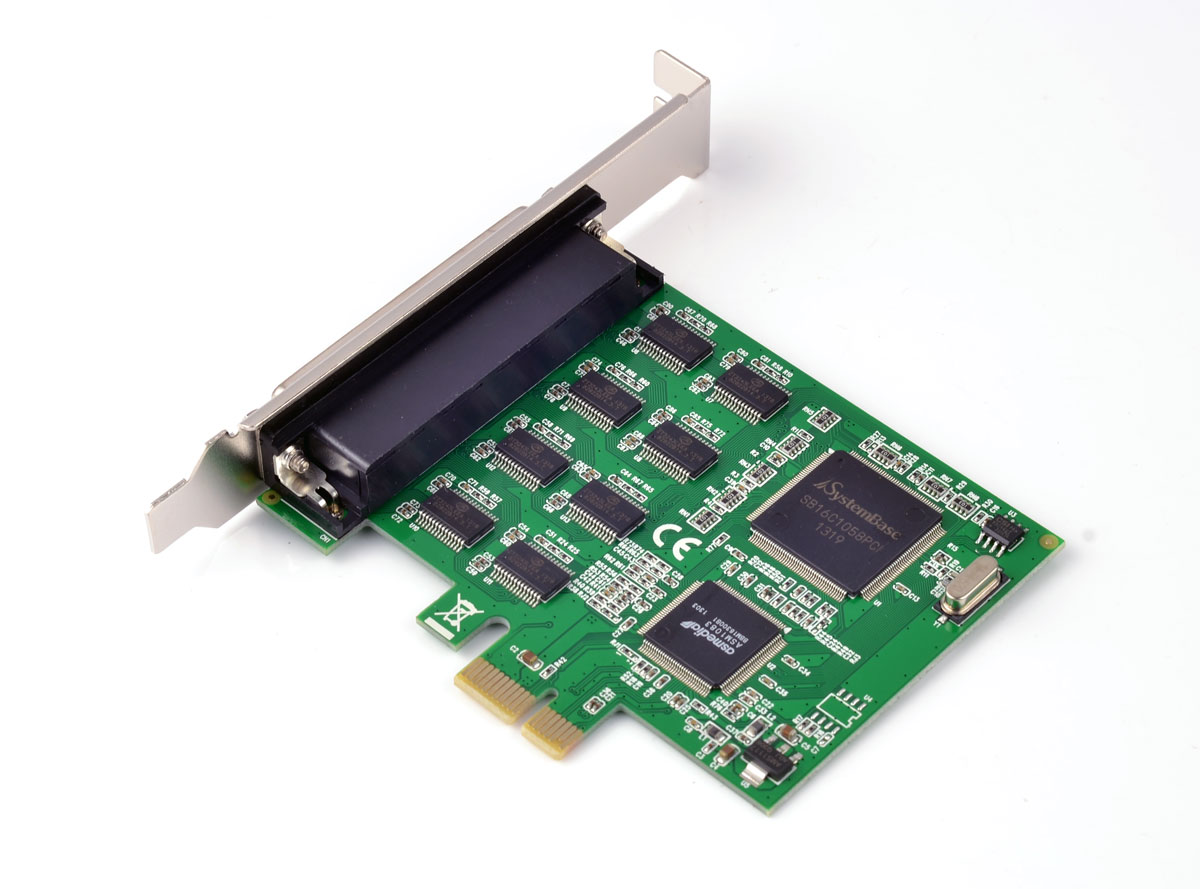

E1-PCE1058-8S E1-PCI1058-8S  FG-EMT09A
PCI8口工業級RS-232多串口卡
使用手冊

一、概述
產品可由PCI或PCI-Express擴展出8個RS232串口，可用于工業自動化系統制造和系統集成。可以連接多種串口設備，如PC、終端、調制解調器、打印機、掃描儀、指紋儀、密碼鍵盤，顯示屏等。特定型號最高數據傳輸率可以達到921.6Kbps。

二、功能與規格參數
概述
·易于安裝，系統自動分配IRQ和I/O地址
·一個主板可接多片串口或并口擴展卡
·支持Windows11,10,8.1,8,7,Vista,XP,Server2012,2008 2003（32位/64位）以及Linuxr操作系統

PCI界面
·完全符合PCI總線規范Rev2.3
·支持PCI電源管理模式
·支持PCI IRQ共享功能，為增加更多擴展卡節約資源
·僅適用于FG-PMT06A,FG-PMIO-B1T-0002S,FG-PMT05B等產品

PCI-Express界面

·完全符合PCI-Express總線規范V1.1
·PCI-Express總線傳輸率可達2.5Gbps
·僅適用于FG-EMT09A,FG-EMT07B等型號

串口界面
·符合工業標準16C550, 16C552, 16C554及16C750
·芯片內建256字節的緩存
·每個串口數據傳輸率可達256Kbps(具體傳輸率參見產品）
·串口數據位：5，6，7，8
·停止位：1，2
·奇偶校驗：None，Even，Odd，Space，Mark
·通過跳線可設置可設置串口第1腳或第9腳供電功能（+5V，+12V，部分型號適用）

并口界面
·符合IEEE1284并口界面標準
·支持SPP,PS/2,EPP,ECP,Nibble&Byte模式
·數據傳輸率可達到2Mbps

三、跳線設置
西霸串口卡部分型號通過跳線設置可以為設備供電?？梢蕴峁┑?腳供電，或者提供第9腳供電。跳線出廠默認設置為原串口信號功能，在跳線上標注+5V,CD,+12V為串口第一針供電，跳線上標注+5V，RI,+12V為串口第九針供電，請?jiān)谶B接串口設備前，確認設備使用的供電需求方式，以免跳線設置錯誤，造成系統或設備損壞。串口引腳定義（RS232)見下圖表，當串口引腳設置為供電后，原引腳定義（DCD或RI)失效。

四、驅動安裝

安裝好串口卡后，重啟電腦，系統會自動檢測到新硬件，并彈出驅動安裝界面，請點擊取消，把驅動光盤放到CD中，打開光盤，打開SystemBase目錄，打開操作系統對應的安裝目錄，如WinXP_Server2003_Vista_Server2008,雙擊運行PCI_Setup.exe文件，如下圖，點擊Install按鈕進行安裝，Uninstall為卸載驅動程序。

安裝程序自動安裝相應的驅動程序，系統會找到新的硬件，并自動完成相關的驅動安裝。如果無法自動安裝驅動，請手動在設備管理器里刷新硬件，然后彈出的安裝界面選擇自動安裝即可。點擊確認完成安裝。

五、更新驅動程序與驅動下載
點擊右側圖標下載：


六、驅動程序安裝校驗
驅動程序安裝完成后，請?jiān)谠O(shè)備管理器中查看串口卡（或并口卡）安裝情況，如上圖，新增了串口COM14,COM15及并口LPT3。下圖系統中安裝了PCI 8串口擴展卡，主板原生帶COM1,COM2串口，新增加的8個串口為COM3至COM10。其他型號驅動程序安裝完成后校驗方式與下圖相同。

七、串口端口參數設置
右鍵點擊相應的串口選項，如”P(pán)CI Express-SERIAL(COM3)”,點擊屬性，在高級選項標簽里可以更改COM端口號，比如把COM3更改為COM12,也可以設置串口參數，如波特率，數據位，停止位，檢驗位，流量控制等相關參數，如右圖。設置波特率時請參考設備傳輸率要求，如果設備有要求參數，請把串口卡的傳輸速率與設備傳輸速度設置為同一參數，才能保證串口數據正確傳輸。
